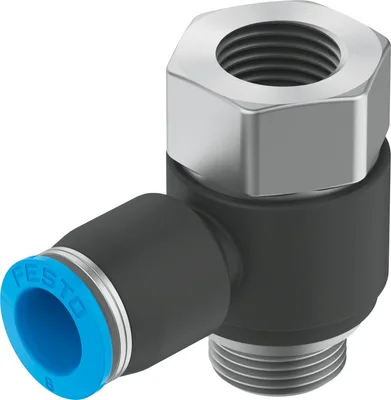

Festo QSTF-G1/4-10
Geçmeli T-rakor. Tasarım: Standart ve mini seri. Geniş varyant seçeneği: Standart uygulamalarda maksimum esneklik için geniş seçim. Boyutlar: En küçük montaj alanında maksimum yerleşim yoğunluğu için küçük tasarım. Malzeme: PBT ve nikel kaplı pirinç. Çalışma ortamı: Basınçlı hava, vakum, su (üretici beyanına göre, bkz. www.festo.com/certificates/QS). Tasarım/şekil: düz, L/LL, T, X, Y şekli, geçmeli panel geçiş rakoru vb.. Montaj/kurulum: Dış ve iç altıgen ile standart dış çaplı hortum için itmeli bağlantı
BoyutStandart
Nominal boyut7
Hortum geçme derinliği20.2
Vidalı tapa conta tipiSızdırmazlık halkası
Montaj konumuHerhangi
TasarımL şekli, ek bağlantı, dişi diş, boyuna
Ürün Hakkında
Geçmeli T-rakor. Tasarım: Standart ve mini seri. Geniş varyant seçeneği: Standart uygulamalarda maksimum esneklik için geniş seçim. Boyutlar: En küçük montaj alanında maksimum yerleşim yoğunluğu için küçük tasarım. Malzeme: PBT ve nikel kaplı pirinç. Çalışma ortamı: Basınçlı hava, vakum, su (üretici beyanına göre, bkz. www.festo.com/certificates/QS). Tasarım/şekil: düz, L/LL, T, X, Y şekli, geçmeli panel geçiş rakoru vb.. Montaj/kurulum: Dış ve iç altıgen ile standart dış çaplı hortum için itmeli bağlantı
Festo QSTF-G1/4-10
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
BoyutStandart
Nominal boyut7
Hortum geçme derinliği20.2
Vidalı tapa conta tipiSızdırmazlık halkası
Montaj konumuHerhangi
TasarımL şekli, ek bağlantı, dişi diş, boyuna
Paket boyutu1
Tasarımİtme-çekme prensibi
Tüm sıcaklık aralığında çalışma basıncı-0.095, 0.6
Tüm sıcaklık aralığında çalışma basıncı-0.95, 6
Tüm sıcaklık aralığında çalışma basıncı-13.775, 87
Sıcaklığa bağlı çalışma basıncı-0.095, 1.4
Sıcaklığa bağlı çalışma basıncı-0.95, 14
Sıcaklığa bağlı çalışma basıncı-13.775, 203
Çalışma basıncı hakkında notSu: maks. 50°C'de maks. 0.6 MPa
Çalışma ortamıISO 8573-1:2010 [7:-:-] uyarınca basınçlı hava, Su (sıvı, buzsuz)
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkün, Su: G-diş yalnızca ek aksesuar olarak OL tipi conta halkası ile mümkün
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4
Ortam sıcaklığı-10, 80
Nominal tork9
Nominal sıkma torku toleransı±20%
Ürün ağırlığı47
Çıkış sayısı2
Besleme hattı sayısı1
Montaj tipiDış altıgen SW19
Pnömatik bağlantı, port 1Dış diş G1/4
Pnömatik bağlantı, port 2Dişi diş G1/4, 10 mm dış çaplı hortum için
Bırakma halkası rengiMavi
Malzemelere ilişkin notRoHS uyumlu
Gövde malzemesiPBT
Delikli cıvata malzemesiPirinç, nikel kaplı
Serbest bırakma halkası malzemesiPOM
Hortum contası malzemesiNBR
Hortum kelepçesi bileşeni malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 84
Festo QSTF-G1/4-10 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QSO | Release tool · General accessories | |
| PUN-H-10X1,5-NT | Plastic tubing · Tubes | |
| PUN-H-10X1,5-BL | Plastic tubing · Tubes | |
| PUN-H-10X1,5-SW | Plastic tubing · Tubes | |
| PUN-H-10X1,5-TBL | Plastic tubing · Tubes | |
| PUN-10X1,5-SG-4,8-BL-1/4 | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-SG-6-BL-1/4 | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-SG-2,4-BL-1/4 | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-SI | Plastic tubing · Tubing | |
| PAN-10X1,5-SI | Plastic tubing · Tubing | |
| PUN-10X1,5-DUO-SI | DUO tubing · Tubing | |
| PUN-10X1,5-BL | Plastic tubing · Tubing | |
| PUN-10X1,5-SW | Plastic tubing · Tubing | |
| PUN-10X1,5-DUO-BS | DUO tubing · Tubing | |
| PUN-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-10X1,5-GN | Plastic tubing · Tubing | |
| PUN-10X1,5-S-1-BL | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-2-BL | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-6-BL | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-1-SW | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-2-SW | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-6-SW | Spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-1-DUO-BS | DUO spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-2-DUO-BS | DUO spiral plastic tubing · Tubing | |
| PUN-10X1,5-S-6-DUO-BS | DUO spiral plastic tubing · Tubing | |
| PUN-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PUN-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-SW | Plastic tubing · Tubing | |
| PEN-10X1,5-NT | Plastic tubing · Tubing | |
| PAN-10X1,5-NT | Plastic tubing · Tubing | |
| PEN-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-BL | Plastic tubing · Tubing | |
| PEN-10X1,5-SI | Plastic tubing · Tubing | |
| PEN-10X1,5-GN | Plastic tubing · Tubing | |
| PEN-10X1,5-RT | Plastic tubing · Tubing | |
| PEN-10X1,5-GE | Plastic tubing · Tubing | |
| PUN | Plastic tubing · Tubing | |
| PAN | Plastic tubing · Tubing | |
| PEN | Plastic tubing · Tubing | |
| PLN | Plastic tubing · Tubing | |
| PAN-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PAN-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PAN-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PAN-10X1,5-BL | Plastic tubing · Tubing | |
| PAN-10X1,5-SW | Plastic tubing · Tubing | |
| PAN-10X1,5-GN | Plastic tubing · Tubing | |
| PAN-10X1,5-RT | Plastic tubing · Tubing | |
| PAN-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-NT-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SI | Plastic tubing · Tubing | |
| PUN-H-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-H-10X1,5-GN | Plastic tubing · Tubing | |
| PUN-H-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TBL-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TSW | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TSW-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TRT | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TRT-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGN | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGN-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGE | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGE-300 | Plastic tubing · Tubing | |
| PTFEN-10X1,5-NT | Plastic tubing · Tubing | |
| PTFEN-10X1,5-NT-300 | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-BL | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-TBL | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-GN | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-SW | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-NT | Plastic tubing · Tubing | |
| PUN-H-SF-10X2-BL | Plastic tubing · Tubing | |
| PUN-H-SF-10X2-SW | Plastic tubing · Tubing | |
| PUN-H-10X1,5-BL-25 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SW-25 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-RT-25 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TBL-25 | Plastic tubing · Tubing |
