Detayları Gör
Bosch Rexroth
3842538388
MFR #3842538388
SKU #YLSMPHZBEISVU40
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Bosch Rexroth R205580351
The Compact Line ball guide rail is precise and characterized by the following product features:<br>Size 20<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps must be ordered separately. See accessories<br>Accuracy class highly accurate<br>Rail in factory length
SürümBall rail system
Anma ölçüsü [mm]20
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Karbon çelik
Hassasiyet sınıfıH - Highly accurate
Kılavuz ray montajıFor bolting from above
Ürün Hakkında
The Compact Line ball guide rail is precise and characterized by the following product features:<br>Size 20<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps must be ordered separately. See accessories<br>Accuracy class highly accurate<br>Rail in factory length
Bosch Rexroth R205580351
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]20
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Karbon çelik
Hassasiyet sınıfıH - Highly accurate
Kılavuz ray montajıFor bolting from above
Maks. uzunluk Lmaks [mm]4150,0
Bölüm sayısıFactory length
Kütle m [kg/m]1,8
Ağırlık [kg]1,8
Önerilen ray uzunluğuL = n<sub>B </sub>• T<sub> </sub>‒ 4 mm
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.

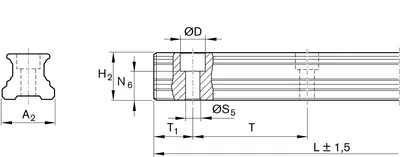

Kılavuz ray adımı T [mm]60
Ölçü A2 [mm]20
Ölçü D [mm]9,4
Ölçü H2 (kapak şeridi olmadan) [mm]17
Ölçü N6 [mm]10
Ölçü N6 toleransı [mm]±0,5
Ölçü S5 [mm]6
Ölçü T [mm]60
Ölçü T1 maks [mm]50
Ölçü T1 min [mm]10
Ölçü T1 s [mm]28
