Bosch Rexroth R205580334
The Compact Line ball guide rail is precise and characterized by the following product features:<br>Size 20<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps are included in scope of supply<br>Accuracy class highly accurate<br>Number of sections: 4<br>Rail in standard version
SürümBall rail system
Anma ölçüsü [mm]20
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Karbon çelik
Hassasiyet sınıfıH - Highly accurate
Kılavuz ray montajıFor bolting from above
Ürün Hakkında
The Compact Line ball guide rail is precise and characterized by the following product features:<br>Size 20<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps are included in scope of supply<br>Accuracy class highly accurate<br>Number of sections: 4<br>Rail in standard version
Bosch Rexroth R205580334
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]20
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Karbon çelik
Hassasiyet sınıfıH - Highly accurate
Kılavuz ray montajıFor bolting from above
Kılavuz ray kapağıPlastic caps
Maks. uzunluk Lmaks [mm]3836,0
Min. uzunluk Lmin [mm]80,0
Delik sayısı nB64
Bölüm sayısı4-piece
Kütle m [kg/m]1,8
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time.
Ağırlık [kg]0
Önerilen ray uzunluğuL = n<sub>B </sub>• T<sub> </sub>‒ 4 mm
Ürün bilgisiPlease configure the product to add it to the shopping cart.

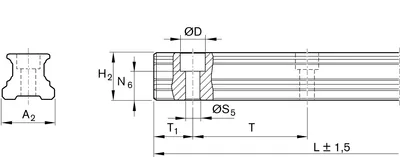

Kılavuz ray adımı T [mm]60
Ölçü A2 [mm]20
Ölçü D [mm]9,4
Ölçü H2 (kapak şeridi olmadan) [mm]17
Ölçü N6 [mm]10
Ölçü N6 toleransı [mm]±0,5
Ölçü S5 [mm]6
Ölçü T [mm]60
Ölçü T1 maks [mm]50
Ölçü T1 min [mm]10
Ölçü T1 s [mm]28
Dokümanlar ve CAD
Bu ürüne ait 2
