Bosch Rexroth R204770232
The ball guide rail made of Resist NRII is corrosion-resistant and highly precise. It is characterized by the following product features:<br>Size 30<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of corrosion-resistant steel as per DIN 10088<br>Fastener MB: Bolting from below<br>Cover 00: Without cover<br>Accuracy class precision<br>Number of partial sections: 2<br>Rail in standard version
SürümBall rail system
Anma ölçüsü [mm]30
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Corrosion-resistant Çelik (Resist NR II)
Hassasiyet sınıfıP - Precise
Kılavuz ray montajıFor bolting from below
Ürün Hakkında
The ball guide rail made of Resist NRII is corrosion-resistant and highly precise. It is characterized by the following product features:<br>Size 30<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of corrosion-resistant steel as per DIN 10088<br>Fastener MB: Bolting from below<br>Cover 00: Without cover<br>Accuracy class precision<br>Number of partial sections: 2<br>Rail in standard version
Bosch Rexroth R204770232
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]30
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Corrosion-resistant Çelik (Resist NR II)
Hassasiyet sınıfıP - Precise
Kılavuz ray montajıFor bolting from below
Kılavuz ray kapağıWithout cover strip
Maks. uzunluk Lmaks [mm]3836,0
Min. uzunluk Lmin [mm]104,0
Delik sayısı nB48
Bölüm sayısı2-piece
Kütle m [kg/m]5
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100 °C admissible for short time. For operation at negative temperatures, please consult us.
Ağırlık [kg]0
Önerilen ray uzunluğuL = n<sub>B </sub>• T<sub> </sub>‒ 4 mm
Ürün bilgisiPlease configure the product to add it to the shopping cart.

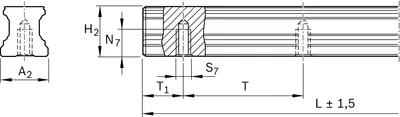

Kılavuz ray adımı T [mm]80
Ölçü A2 [mm]28
Ölçü H2 (kapak şeridi olmadan) [mm]28,35
Ölçü N7 [mm]15
Ölçü S7 diş çapıM8
Ölçü T [mm]80
Ölçü T1 maks [mm]68
Ölçü T1 min [mm]12
Ölçü T1 s [mm]38
Not: Dimensions T1 sPreferred dimension T1<sub>S</sub> with tolerances ± 0,75 recommended.
