Bosch Rexroth R201171314
The high-precision ball runner block made of Resist NR is suitable for use in the packing industry and in food industry sub-sectors. Additionally, it is characterized by the following product features:<br>Size 30<br>Format SNS: Width = slimline, length = normal, height = standard<br>Runner block body and all steel components made of corrosion-resistant steel as per DIN 10088<br>Preload class C1: Low preload<br>Accuracy class H: High<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 97.7 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]30
FormatSNS - slimline, normal, Standart height
ModelNRFG ball runner block
Malzeme (profil ray sistemleri)Corrosion-resistant Çelik (Resist NR II)
Ön yükleme sınıfıC1 - Low preload
Ürün Hakkında
The high-precision ball runner block made of Resist NR is suitable for use in the packing industry and in food industry sub-sectors. Additionally, it is characterized by the following product features:<br>Size 30<br>Format SNS: Width = slimline, length = normal, height = standard<br>Runner block body and all steel components made of corrosion-resistant steel as per DIN 10088<br>Preload class C1: Low preload<br>Accuracy class H: High<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 97.7 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R201171314
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]30
FormatSNS - slimline, normal, Standart height
ModelNRFG ball runner block
Malzeme (profil ray sistemleri)Corrosion-resistant Çelik (Resist NR II)
Ön yükleme sınıfıC1 - Low preload
Hassasiyet sınıfıH - Highly accurate
KeçeSS - Standart seal
Bilye zinciriWithout ball chain (Standart)
YağlamaWithout lubrication (dry)
Eksen kaçıklığını telafi için kendinden ayarlıWithout self-alignment
Araba genişliği [mm]60,0
Araba uzunluğu [mm]97,7
Araba yüksekliği [mm]35,35
Araba + kılavuz ray yüksekliği [mm]42,0
Maks. ivme amax [m/s²]500,0
Not: Maks. ivme amaxIf F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]5,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Ağırlık [kg]0,85
Dinamik yük kapasitesi C50 [N]26200,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]20800,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]28700,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]580,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]460,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]500
Dinamik boyuna moment yük kapasitesi ML50 [Nm]310,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]245,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]265

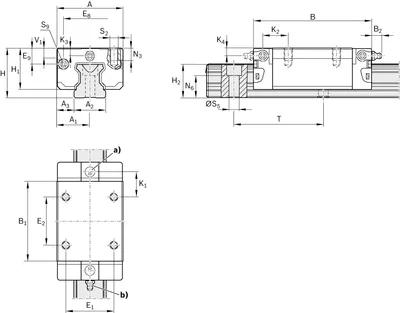

Kılavuz ray adımı T [mm]80
Ölçü A [mm]60
Ölçü A1 [mm]30
Ölçü A2 [mm]28
Ölçü A3 [mm]16
Ölçü B [mm]97,7
Ölçü B1 [mm]67,4
Ölçü E1 [mm]40
Ölçü E2 [mm]40
Ölçü E8 [mm]48,4
Ölçü E9 [mm]14,6
Ölçü H [mm]42,0
Ölçü H1 [mm]35,35
Ölçü H2 (kapak şeritli) [mm]28,55
Ölçü H2 (kapak şeridi olmadan) [mm]28,35
Ölçü K1 [mm]20
Ölçü K2 [mm]21,7
Ölçü K3 [mm]6,05
Ölçü K4 [mm]6,05
Ölçü N3 [mm]12
Ölçü N6 [mm]17
Ölçü N6 toleransı [mm]±0,5
Ölçü S2M8
Ölçü S5 [mm]9
Ölçü S9M3x5 mm
Ölçü S9 diş çapıM3
Ölçü S9 adımı [mm]5
Ölçü T1 min [mm]16
Ölçü V1 [mm]7
Height of guide rail H2 with cover strip [mm]28,55
