Bosch Rexroth R201011314
The high-precision ball runner block made of Resist NR is suitable for use in the packing industry and in food industry sub-sectors. Additionally, it is characterized by the following product features:<br>Size 15<br>Format SKS: Width = slimline, length = short, height = standard<br>Runner block body and all steel components made of corrosion-resistant steel as per DIN 10088<br>Preload class C1: Low preload<br>Accuracy class H: High<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 44.7 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]15
FormatSKS - slimline, short, Standart height
ModelNRFG ball runner block
Malzeme (profil ray sistemleri)Corrosion-resistant Çelik (Resist NR II)
Ön yükleme sınıfıC1 - Low preload
Ürün Hakkında
The high-precision ball runner block made of Resist NR is suitable for use in the packing industry and in food industry sub-sectors. Additionally, it is characterized by the following product features:<br>Size 15<br>Format SKS: Width = slimline, length = short, height = standard<br>Runner block body and all steel components made of corrosion-resistant steel as per DIN 10088<br>Preload class C1: Low preload<br>Accuracy class H: High<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 44.7 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R201011314
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]15
FormatSKS - slimline, short, Standart height
ModelNRFG ball runner block
Malzeme (profil ray sistemleri)Corrosion-resistant Çelik (Resist NR II)
Ön yükleme sınıfıC1 - Low preload
Hassasiyet sınıfıH - Highly accurate
KeçeSS - Standart seal
Bilye zinciriWithout ball chain (Standart)
YağlamaWithout lubrication (dry)
Eksen kaçıklığını telafi için kendinden ayarlıWithout self-alignment
Araba genişliği [mm]34,0
Araba uzunluğu [mm]44,7
Araba yüksekliği [mm]19,9
Araba + kılavuz ray yüksekliği [mm]24,0
Maks. ivme amax [m/s²]500,0
Not: Maks. ivme amaxIf F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]5,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Ağırlık [kg]0,1
Dinamik yük kapasitesi C50 [N]5670,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]4500,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]5600,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]55,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]44,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]55
Dinamik boyuna moment yük kapasitesi ML50 [Nm]20,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]16,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]19
Kılavuz ray adımı T [mm]60

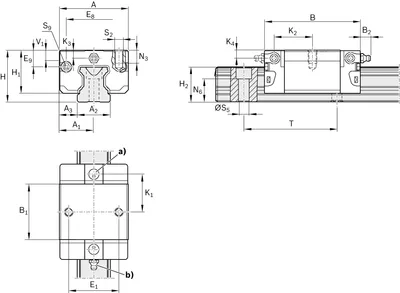

Ölçü A [mm]34
Ölçü A1 [mm]17
Ölçü A2 [mm]15
Ölçü A3 [mm]9,5
Ölçü B [mm]44,7
Ölçü B1 [mm]25,7
Ölçü E1 [mm]26
Ölçü E8 [mm]24,55
Ölçü E9 [mm]6,7
Ölçü H [mm]24,0
Ölçü H1 [mm]19,9
Ölçü H2 (kapak şeritli) [mm]16,3
Ölçü H2 (kapak şeridi olmadan) [mm]16,2
Ölçü K1 [mm]16,25
Ölçü K2 [mm]17,85
Ölçü K3 [mm]3,2
Ölçü K4 [mm]3,2
Ölçü N3 [mm]6
Ölçü N6 [mm]10,3
Ölçü N6 toleransı [mm]±0,5
Ölçü S2M4
Ölçü S5 [mm]4,5
Ölçü S9M2,5x3.5 mm
Ölçü S9 diş çapıM2,5
Ölçü S9 adımı [mm]3,5
Ölçü T1 min [mm]12
Ölçü V1 [mm]5
Height of guide rail H2 with cover strip [mm]16,3
