Bosch Rexroth R192715231
The cam roller guide rail is characterized by the following product features:<br>Size 52<br>Format BNN: Width = wide, length = standard, height = low<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener 00: Without<br>Cover 00: Without cover<br>Standard number of bores<br>Number of partial sections: one-piece<br>Rail in standard version
SürümCam roller guide
Anma ölçüsü [mm]52/120
Kılavuz ray montajıFor bolting from above
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]7,8
Ağırlık [kg]0
Ürün Hakkında
The cam roller guide rail is characterized by the following product features:<br>Size 52<br>Format BNN: Width = wide, length = standard, height = low<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener 00: Without<br>Cover 00: Without cover<br>Standard number of bores<br>Number of partial sections: one-piece<br>Rail in standard version
Bosch Rexroth R192715231
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümCam roller guide
Anma ölçüsü [mm]52/120
Malzeme (profil ray sistemleri)Alüminyum profile and corrosion-resistant Çelik shafts
Kılavuz ray montajıFor bolting from above
Not: Maximum length LmaxGuide tracks up to 3500 mm are made of one-piece precision Çelik shafts.
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]7,8
Ağırlık [kg]0
Önerilen ray uzunluğuL = n• T‒ 4 mm
Maximum operating temperature [°C]+80
Minimum operating temperature [°C]-20

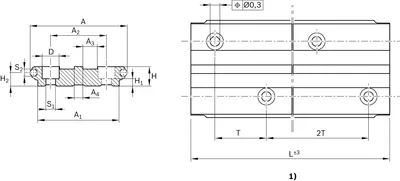

Kılavuz ray adımı T [mm]125
Ölçü A [mm]120
Ölçü A1 [mm]100
Ölçü A2 [mm]68
Ölçü A3 [mm]18
Ölçü A4 [mm]10
Ölçü D [mm]20
Ölçü 2nd grade area moment, y-axis ly [mm⁴]119636
Ölçü 2nd grade area moment, z-axis lz [mm⁴]2378777
Ölçü H [mm]25,0
Ölçü H1 [mm]10
Ölçü H2 [mm]16,1
Ölçü L [mm]3500
Ölçü S1 [mm]11
Ölçü S2 [mm]10
Ölçü S210 mm
Ölçü T [mm]125
Ölçü T1.2 [mm]13
Ölçü section modulus, y-axis Wy [mm³]2099
Ölçü section modulus, z-axis Wz [mm³]41733
Not: Ölçü LUp to 3500 mm, the guideways are made from one-piece precision Çelik shafts
