Bosch Rexroth R192203231
The cam roller guide rail is characterized by the following product features:<br>Size 32<br>Format SNT: Width = slimline, length = standard, height = T-slot<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener MB: Bolting from below<br>Cover 00: Without cover<br>No bores<br>Number of partial sections: one-piece<br>Rail in standard version
SürümCam roller guide
Anma ölçüsü [mm]32
Kılavuz ray montajıFor bolting from below
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]1,6
Ağırlık [kg]0
Ürün Hakkında
The cam roller guide rail is characterized by the following product features:<br>Size 32<br>Format SNT: Width = slimline, length = standard, height = T-slot<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener MB: Bolting from below<br>Cover 00: Without cover<br>No bores<br>Number of partial sections: one-piece<br>Rail in standard version
Bosch Rexroth R192203231
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümCam roller guide
Anma ölçüsü [mm]32
Malzeme (profil ray sistemleri)Alüminyum profile and corrosion-resistant Çelik shafts
Kılavuz ray montajıFor bolting from below
Not: Maximum length LmaxGuide tracks up to 3500 mm are made of one-piece precision Çelik shafts.
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]1,6
Ağırlık [kg]0
Önerilen ray uzunluğuL = n• T‒ 4 mm
Maximum operating temperature [°C]+80
Minimum operating temperature [°C]-20
Kılavuz ray adımı T [mm]125

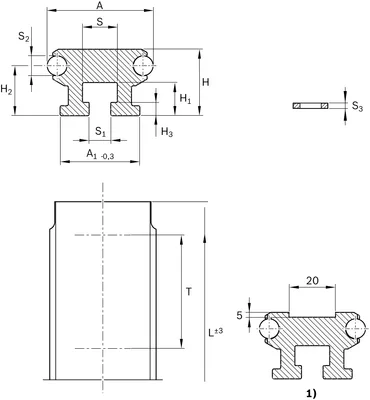

Ölçü A [mm]32
Ölçü A1 [mm]24
Ölçü 2nd grade area moment, y-axis ly [mm⁴]12295
Ölçü 2nd grade area moment, z-axis lz [mm⁴]18666
Ölçü H [mm]20,0
Ölçü H1 [mm]10
Ölçü H2 [mm]15
Ölçü L [mm]3500
Ölçü S [mm]10,5
Ölçü S1 [mm]6,5
Ölçü S2 [mm]6
Ölçü S3 [mm]1,6
Ölçü T [mm]125
Ölçü section modulus, y-axis Wy [mm³]1079
Ölçü section modulus, z-axis Wz [mm³]1315
Not: Ölçü LUp to 3500 mm, the guideways are made from one-piece precision Çelik shafts
Not: Ölçü TT = maximum distance of the fastening screws
Dokümanlar ve CAD
