Bosch Rexroth R192202531
The cam roller guide rail is characterized by the following product features:<br>Size 25<br>Format SNT: Width = slimline, length = standard, height = T-slot<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener MB: Bolting from below<br>Cover 00: Without cover<br>No bores<br>Number of partial sections: one-piece<br>Rail in standard version
SürümCam roller guide
Anma ölçüsü [mm]25
Kılavuz ray montajıFor bolting from below
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]0,95
Ağırlık [kg]0
Ürün Hakkında
The cam roller guide rail is characterized by the following product features:<br>Size 25<br>Format SNT: Width = slimline, length = standard, height = T-slot<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener MB: Bolting from below<br>Cover 00: Without cover<br>No bores<br>Number of partial sections: one-piece<br>Rail in standard version
Bosch Rexroth R192202531
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümCam roller guide
Anma ölçüsü [mm]25
Malzeme (profil ray sistemleri)Alüminyum profile and corrosion-resistant Çelik shafts
Kılavuz ray montajıFor bolting from below
Not: Maximum length LmaxGuide tracks up to 3500 mm are made of one-piece precision Çelik shafts.
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]0,95
Ağırlık [kg]0
Önerilen ray uzunluğuL = n• T‒ 4 mm
Maximum operating temperature [°C]+80
Minimum operating temperature [°C]-20

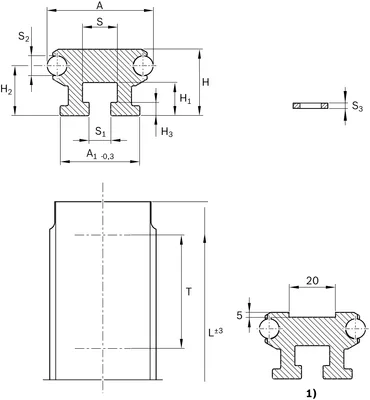

Kılavuz ray adımı T [mm]62,5
Ölçü A [mm]25
Ölçü A1 [mm]21
Ölçü 2nd grade area moment, y-axis ly [mm⁴]4155
Ölçü 2nd grade area moment, z-axis lz [mm⁴]6191
Ölçü H [mm]15,0
Ölçü H1 [mm]8
Ölçü H2 [mm]10,6
Ölçü L [mm]3500
Ölçü S [mm]8,2
Ölçü S1 [mm]5,5
Ölçü S2 [mm]6
Ölçü S3 [mm]1
Ölçü T [mm]62,5
Ölçü section modulus, y-axis Wy [mm³]513
Ölçü section modulus, z-axis Wz [mm³]590
Not: Ölçü LUp to 3500 mm, the guideways are made from one-piece precision Çelik shafts
Not: Ölçü TT = maximum distance of the fastening screws
Dokümanlar ve CAD
Bu ürüne ait 2
