Bosch Rexroth R192123231
The cam roller guide rail is characterized by the following product features:<br>Size 32<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener MA: Bolting from above<br>Cover 00: Without cover<br>Double the number of holes<br>Number of partial sections: one-piece<br>Rail in standard version
SürümCam roller guide
Anma ölçüsü [mm]32-2
Kılavuz ray montajıFor bolting from above
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]1,6
Ağırlık [kg]0
Ürün Hakkında
The cam roller guide rail is characterized by the following product features:<br>Size 32<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener MA: Bolting from above<br>Cover 00: Without cover<br>Double the number of holes<br>Number of partial sections: one-piece<br>Rail in standard version
Bosch Rexroth R192123231
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümCam roller guide
Anma ölçüsü [mm]32-2
Malzeme (profil ray sistemleri)Alüminyum profile and corrosion-resistant Çelik shafts
Kılavuz ray montajıFor bolting from above
Not: Maximum length LmaxGuide tracks up to 3500 mm are made of one-piece precision Çelik shafts.
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]1,6
Ağırlık [kg]0
Önerilen ray uzunluğuL = n• T‒ 4 mm
Maximum operating temperature [°C]+80
Minimum operating temperature [°C]-20
Kılavuz ray adımı T [mm]62,5

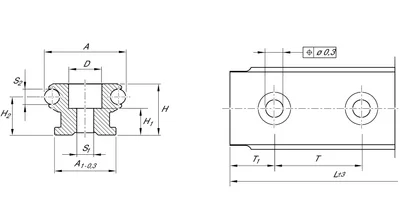

Ölçü A [mm]32
Ölçü A1 [mm]24
Ölçü D [mm]11
Ölçü 2nd grade area moment, y-axis ly [mm⁴]14551
Ölçü 2nd grade area moment, z-axis lz [mm⁴]19272
Ölçü H [mm]20,0
Ölçü H1 [mm]9,5
Ölçü H2 [mm]15
Ölçü L [mm]3500
Ölçü S1 [mm]6,5
Ölçü S2 [mm]6
Ölçü T [mm]62,5
Ölçü T1 min [mm]13
Ölçü T1 s [mm]29,25
Ölçü section modulus, y-axis Wy [mm³]1399
Ölçü section modulus, z-axis Wz [mm³]1357
Not: Ölçü LUp to 3500 mm, the guideways are made from one-piece precision Çelik shafts
Dokümanlar ve CAD
