Bosch Rexroth R192101931
The cam roller guide rail is characterized by the following product features:<br>Size 20<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener 00: Without<br>Cover 00: Without cover<br>No bores<br>Number of partial sections: one-piece<br>Rail in standard version
SürümCam roller guide
Anma ölçüsü [mm]20
Kılavuz ray montajıFor bolting from above
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]0,6
Ağırlık [kg]0
Ürün Hakkında
The cam roller guide rail is characterized by the following product features:<br>Size 20<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rails made of aluminum with secured shafts made of corrosion-resistant steel<br>Fastener 00: Without<br>Cover 00: Without cover<br>No bores<br>Number of partial sections: one-piece<br>Rail in standard version
Bosch Rexroth R192101931
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümCam roller guide
Anma ölçüsü [mm]20
Malzeme (profil ray sistemleri)Alüminyum profile and corrosion-resistant Çelik shafts
Kılavuz ray montajıFor bolting from above
Not: Maximum length LmaxGuide tracks up to 3500 mm are made of one-piece precision Çelik shafts.
Operating temperature (min. … max.)-20 °C ... +80 °C
Kütle m [kg/m]0,6
Ağırlık [kg]0
Önerilen ray uzunluğuL = n• T‒ 4 mm
Maximum operating temperature [°C]+80
Minimum operating temperature [°C]-20
Kılavuz ray adımı T [mm]62,5

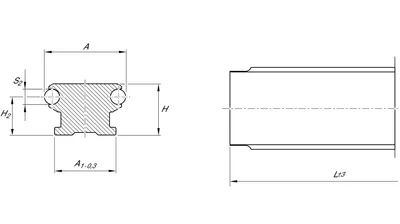

Ölçü A [mm]20
Ölçü A1 [mm]17
Ölçü D [mm]9,4
Ölçü 2nd grade area moment, y-axis ly [mm⁴]2060
Ölçü 2nd grade area moment, z-axis lz [mm⁴]3090
Ölçü H [mm]12,0
Ölçü H1 [mm]5
Ölçü H2 [mm]9
Ölçü L [mm]3500
Ölçü S1 [mm]4,5
Ölçü S2 [mm]4
Ölçü T [mm]62,5
Ölçü T1 min [mm]13
Ölçü T1 s [mm]29,25
Ölçü section modulus, y-axis Wy [mm³]343
Ölçü section modulus, z-axis Wz [mm³]364
Not: Ölçü LUp to 3500 mm, the guideways are made from one-piece precision Çelik shafts
Dokümanlar ve CAD
