Bosch Rexroth R186122360

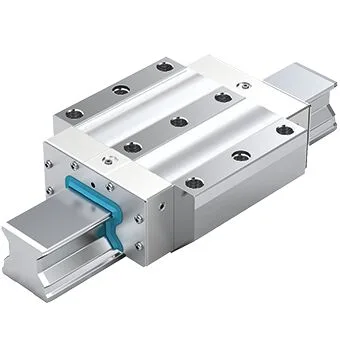

The roller runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 100<br>Format FNS: Width = flange, length = normal, height = standard<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C2: Medium preload<br>Accuracy class H: High<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 302.5 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümRoller rail systems
Anma ölçüsü [mm]100
FormatFNS - flange, normal, Standart height
ModelHeavy-duty roller runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC2 - Medium preload
Ürün Hakkında
The roller runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 100<br>Format FNS: Width = flange, length = normal, height = standard<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C2: Medium preload<br>Accuracy class H: High<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 302.5 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R186122360
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümRoller rail systems
Anma ölçüsü [mm]100
FormatFNS - flange, normal, Standart height
ModelHeavy-duty roller runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC2 - Medium preload
Hassasiyet sınıfıH - Highly accurate
KeçeSS - Standart seal
YağlamaPreserved
Araba genişliği [mm]250,0
Araba uzunluğu [mm]296,5
Araba yüksekliği [mm]105,0
Araba + kılavuz ray yüksekliği [mm]120,0
Maks. ivme amax [m/s²]150,0
Not: Maks. ivme amaxRequirement: There must be preload, even during operation under load.
İzin verilen maks. doğrusal hız vmax [m/s]2,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time. For operation at lower minus temperatures, please consult us.
Sürtünme katsayısı μ0,0004 ... 0,001
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]32
Dinamik yük kapasitesi C50 [N]567000,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]461000,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]811700,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]31600,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]25720,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]47500
Dinamik boyuna moment yük kapasitesi ML50 [Nm]16700,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]13550,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]23850
Not: Sürtünme kuvveti FRGuideline value for frictional drags of the complete, sealed and lubricated roller runner blocks. The friction is approx. 50% higher immediately after lubrication.

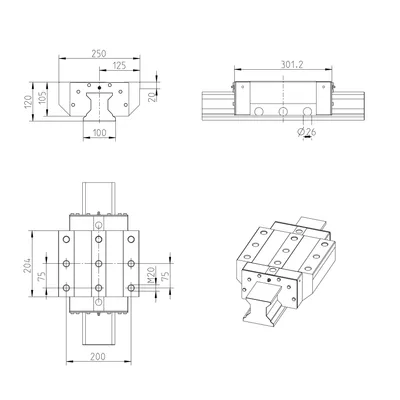

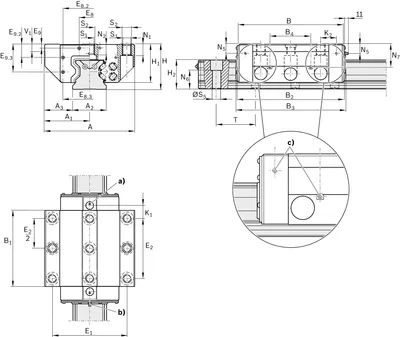

Kılavuz ray adımı T [mm]105
Ölçü A [mm]250
Ölçü A1 [mm]125
Ölçü A2 [mm]100
Ölçü A3 [mm]75
Ölçü B [mm]296,5
Ölçü B1 [mm]204
Ölçü B2 [mm]301,5
Ölçü B3 [mm]309,5
Ölçü diameter S525
Ölçü E1 [mm]200
Ölçü E2 [mm]150
Ölçü E8 [mm]64
Ölçü E9 [mm]9
Ölçü H [mm]120,0
Ölçü H1 [mm]105
Ölçü H2 (kapak şeritli) [mm]87,3
Ölçü K1 [mm]44
Ölçü K2 [mm]49,9
Ölçü N1 [mm]30
Ölçü N2 [mm]22
Ölçü N5 [mm]17,5
Ölçü N6 [mm]55
Ölçü N6 toleransı [mm]+0,5
Ölçü S1 with diş çapı [mm]17,5
Ölçü S2M20
Ölçü T1 min [mm]35
Ölçü V1 [mm]20
Not: Ölçü TDimension T = Rail separation of the roller guide rail
