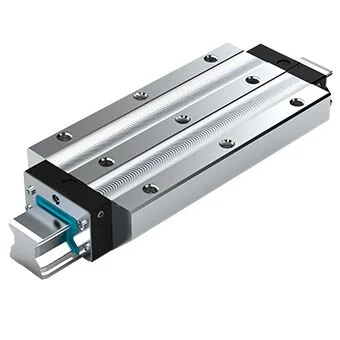

Bosch Rexroth R185463910
The roller runner block is highly precise and characterized by the following product features:<br>Size 65<br>Format FXS: Width = flange, length = extra long, height = standard<br>Runner block body made of unalloyed steel CS<br>Preload class C3: High preload<br>Accuracy class UP: Ultra precision<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 345.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümRoller rail systems
Anma ölçüsü [mm]65
ModelHeavy-duty roller runner block
Malzeme (profil ray sistemleri)Karbon çelik
Ön yükleme sınıfıC3 - High preload
Hassasiyet sınıfıUP - Ultra precise
Ürün Hakkında
The roller runner block is highly precise and characterized by the following product features:<br>Size 65<br>Format FXS: Width = flange, length = extra long, height = standard<br>Runner block body made of unalloyed steel CS<br>Preload class C3: High preload<br>Accuracy class UP: Ultra precision<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 345.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R185463910
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümRoller rail systems
Anma ölçüsü [mm]65
FormatFXS - flange, extra long, Standart height
ModelHeavy-duty roller runner block
Malzeme (profil ray sistemleri)Karbon çelik
Ön yükleme sınıfıC3 - High preload
Hassasiyet sınıfıUP - Ultra precise
KeçeSS - Standart seal
YağlamaPreserved
Araba genişliği [mm]170,0
Araba uzunluğu [mm]335,0
Araba yüksekliği [mm]76,0
Araba + kılavuz ray yüksekliği [mm]90,0
Maks. ivme amax [m/s²]150,0
Not: Maks. ivme amaxRequirement: There must be preload, even during operation under load.
İzin verilen maks. doğrusal hız vmax [m/s]3,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time. For operation at lower minus temperatures, please consult us.
Sürtünme katsayısı μ0,0004 ... 0,001
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]20,3
Dinamik yük kapasitesi C50 [N]451000,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]366800,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]792800,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]16000,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]13030,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]28170
Dinamik boyuna moment yük kapasitesi ML50 [Nm]19400,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]15760,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]34060
Not: Sürtünme kuvveti FRGuideline value for frictional drags of the complete, sealed and lubricated roller runner block.

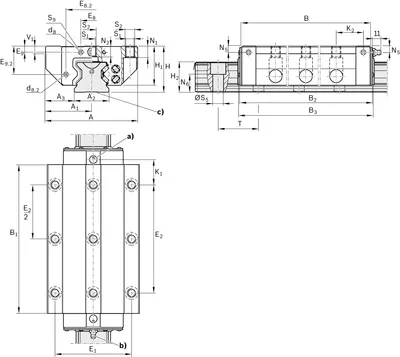

Kılavuz ray adımı T [mm]75

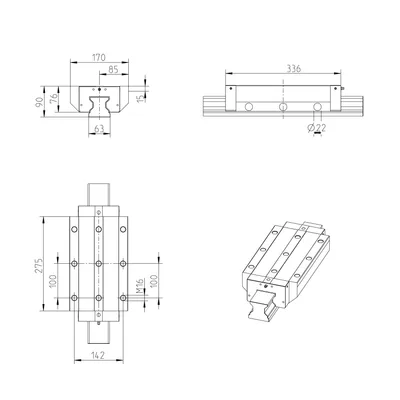

Ölçü A [mm]170
Ölçü A1 [mm]85
Ölçü A2 [mm]63
Ölçü A3 [mm]53,5
Ölçü B [mm]335
Ölçü B1 [mm]275
Ölçü B2 [mm]339,5
Ölçü B3 [mm]345
Ölçü diameter S518
Ölçü E1 [mm]142
Ölçü E2 [mm]200
Ölçü E8 [mm]35
Ölçü E9 [mm]9,3
Ölçü H [mm]90,0
Ölçü H1 [mm]76
Ölçü H2 (kapak şeritli) [mm]58,15
Ölçü H2 (kapak şeridi olmadan) [mm]57,85
Ölçü K1 [mm]49,5
Ölçü K2 [mm]52,5
Ölçü N1 [mm]23
Ölçü N2 [mm]21,5
Ölçü N5 [mm]9,3
Ölçü N6 [mm]36,5
Ölçü N6 toleransı [mm]±0,5
Ölçü S1 with diş çapı [mm]14,5
Ölçü S2M16
Ölçü S9M4
Ölçü S9 diş çapıM4
Ölçü T1 min [mm]21
Ölçü V1 [mm]15
Not: Ölçü TDimension T = Rail separation of the roller guide rail
