Bosch Rexroth R18532237X
The roller runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 25<br>Format FLS: Width = flange, length = long, height = standard<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C2: Medium preload<br>Accuracy class H: High<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 115.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümRoller rail systems
Anma ölçüsü [mm]25
FormatFLS - flange, long, Standart height
ModelHigh-precision roller runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC2 - Medium preload
Ürün Hakkında
The roller runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 25<br>Format FLS: Width = flange, length = long, height = standard<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C2: Medium preload<br>Accuracy class H: High<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 115.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R18532237X
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümRoller rail systems
Anma ölçüsü [mm]25
FormatFLS - flange, long, Standart height
ModelHigh-precision roller runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC2 - Medium preload
Hassasiyet sınıfıH - Highly accurate
KeçeDS - Double-lip seal
YağlamaPreserved
Araba genişliği [mm]70,0
Araba uzunluğu [mm]115,0
Araba yüksekliği [mm]30,0
Araba + kılavuz ray yüksekliği [mm]36,0
Maks. ivme amax [m/s²]150,0
Not: Maks. ivme amaxRequirement: There must be preload, even during operation under load.
İzin verilen maks. doğrusal hız vmax [m/s]4,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time. For operation at lower minus temperatures, please consult us.
Sürtünme katsayısı μ0,0004 ... 0,001
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]0,93
Dinamik yük kapasitesi C50 [N]41000,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]33300,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]76400,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]590,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]480,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]990
Dinamik boyuna moment yük kapasitesi ML50 [Nm]580,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]470,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]970
Not: Sürtünme kuvveti FRGuideline value for frictional drags of the complete, sealed and lubricated roller runner block.

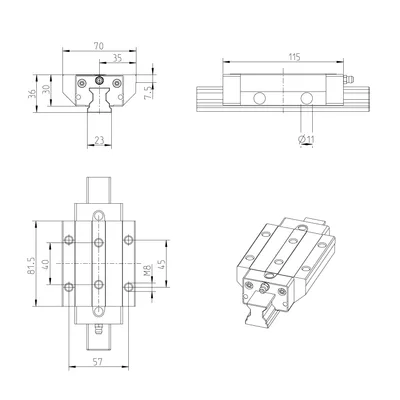

Kılavuz ray adımı T [mm]30
Ölçü A [mm]70
Ölçü A1 [mm]35
Ölçü A2 [mm]23
Ölçü A3 [mm]23,5
Ölçü B [mm]115
Ölçü B1 [mm]81,5
Ölçü diameter S57
Ölçü E1 [mm]57
Ölçü E2 [mm]45
Ölçü E3 [mm]40
Ölçü E8 [mm]33,4
Ölçü E9 [mm]8,3
Ölçü H [mm]36,0
Ölçü H1 [mm]30
Ölçü H2 (kapak şeritli) [mm]23,6
Ölçü H2 (kapak şeridi olmadan) [mm]23,4
Ölçü K1 [mm]23,05
Ölçü N1 [mm]9
Ölçü N2 [mm]7,3
Ölçü N5 [mm]5,5
Ölçü N6 [mm]14,3
Ölçü N6 toleransı [mm]±0,5
Ölçü S1 with diş çapı [mm]6,7
Ölçü S2M8
Ölçü S9M3
Ölçü S9 diş çapıM3
Ölçü T1 min [mm]13
Ölçü V1 [mm]7,5
Not: Ölçü TDimension T = Rail separation of the roller guide rail
