Bosch Rexroth R18516232X
The roller runner block is highly precise and characterized by the following product features:<br>Size 65<br>Format FNS: Width = flange, length = normal, height = standard<br>Runner block body made of unalloyed steel CS<br>Preload class C2: Medium preload<br>Accuracy class H: High<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 207.3 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümRoller rail systems
Anma ölçüsü [mm]65
FormatFNS - flange, normal, Standart height
ModelHigh-precision roller runner block
Malzeme (profil ray sistemleri)Karbon çelik
Ön yükleme sınıfıC2 - Medium preload
Ürün Hakkında
The roller runner block is highly precise and characterized by the following product features:<br>Size 65<br>Format FNS: Width = flange, length = normal, height = standard<br>Runner block body made of unalloyed steel CS<br>Preload class C2: Medium preload<br>Accuracy class H: High<br>Without roller chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 207.3 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R18516232X
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümRoller rail systems
Anma ölçüsü [mm]65
FormatFNS - flange, normal, Standart height
ModelHigh-precision roller runner block
Malzeme (profil ray sistemleri)Karbon çelik
Ön yükleme sınıfıC2 - Medium preload
Hassasiyet sınıfıH - Highly accurate
KeçeDS - Double-lip seal
YağlamaPreserved
Araba genişliği [mm]170,0
Araba uzunluğu [mm]207,3
Araba yüksekliği [mm]76,0
Araba + kılavuz ray yüksekliği [mm]90,0
Maks. ivme amax [m/s²]150,0
Not: Maks. ivme amaxRequirement: There must be preload, even during operation under load.
İzin verilen maks. doğrusal hız vmax [m/s]4,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time. For operation at lower minus temperatures, please consult us.
Sürtünme katsayısı μ0,0004 ... 0,001
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]11,63
Dinamik yük kapasitesi C50 [N]292000,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]237200,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]456300,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]10400,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]8430,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]16210
Dinamik boyuna moment yük kapasitesi ML50 [Nm]6470,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]5260,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]10120
Not: Sürtünme kuvveti FRGuideline value for frictional drags of the complete, sealed and lubricated roller runner block.

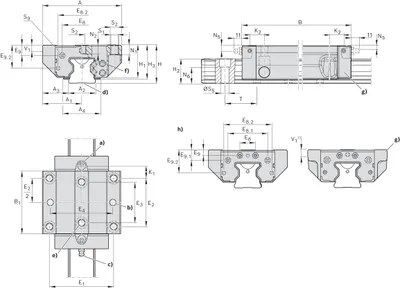

Kılavuz ray adımı T [mm]75

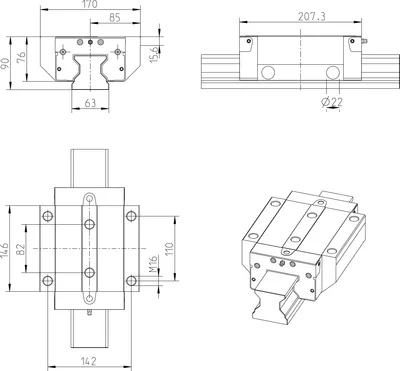

Ölçü A [mm]170
Ölçü A1 [mm]85
Ölçü A2 [mm]63
Ölçü A3 [mm]53,5
Ölçü B [mm]207,3
Ölçü B1 [mm]146
Ölçü diameter S518
Ölçü E1 [mm]142
Ölçü E2 [mm]110
Ölçü E3 [mm]82
Ölçü E8 [mm]35
Ölçü E8.1 [mm]93
Ölçü E9 [mm]9,3
Ölçü E9.1 [mm]26
Ölçü H [mm]90,0
Ölçü H1 [mm]76
Ölçü H2 (kapak şeritli) [mm]58,15
Ölçü H2 (kapak şeridi olmadan) [mm]57,85
Ölçü K1 [mm]30
Ölçü K2 [mm]33
Ölçü N1 [mm]23
Ölçü N2 [mm]21,5
Ölçü N6 [mm]36,5
Ölçü N6 toleransı [mm]±0,5
Ölçü S1 with diş çapı [mm]14,6
Ölçü S2M16
Ölçü S9M4
Ölçü S9 diş çapıM4
Ölçü T1 min [mm]21
Ölçü V1 [mm]15,6
Ölçü V1 with toleransı15,6 mm ±1,2
Ölçü V1 toleransı [mm]±1,2
Not: Ölçü TDimension T = Rail separation of the roller guide rail
