Bosch Rexroth R16725937Y
The ball runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 20<br>Format CNS: Width = compact, length = normal, height = standard<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C0: Preload-free<br>Accuracy class H: High<br>With ball chain<br>With initial lubrication and preservation<br>Roller bearing grease Dynalub 510<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 73.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]20/40
FormatCNS - compact, normal, Standart height
ModelWide ball runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC0 - Without preload (clearance)
Ürün Hakkında
The ball runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 20<br>Format CNS: Width = compact, length = normal, height = standard<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C0: Preload-free<br>Accuracy class H: High<br>With ball chain<br>With initial lubrication and preservation<br>Roller bearing grease Dynalub 510<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Straight lube connection loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 73.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R16725937Y
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]20/40
FormatCNS - compact, normal, Standart height
ModelWide ball runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC0 - Without preload (clearance)
Hassasiyet sınıfıH - Highly accurate
KeçeDS - Double-lip seal
Bilye zinciriWith ball chain
YağlamaPre-lubricated, preserved
Eksen kaçıklığını telafi için kendinden ayarlıWithout self-alignment
Araba genişliği [mm]62,0
Araba uzunluğu [mm]73,0
Araba yüksekliği [mm]22,5
Araba + kılavuz ray yüksekliği [mm]27,0
Maks. ivme amax [m/s²]500,0
Not: Maks. ivme amaxIf F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]5,0
Not: KeçeYok preferred variants/combinations (partially longer delivery times)
İzin verilen ortam sıcaklığı (min. … maks.)0 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time. For operation at negative temperatures, please consult us.
Sürtünme katsayısı μ0,002 ... 0,003
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]0,3
Dinamik yük kapasitesi C50 [N]17300,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]13700,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]18200,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]390,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]310,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]410
Dinamik boyuna moment yük kapasitesi ML50 [Nm]160,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]130,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]170
Not: BoyutNotice: Ball runner blocks, not combinable with ball guide rail R167. 8.. ..!

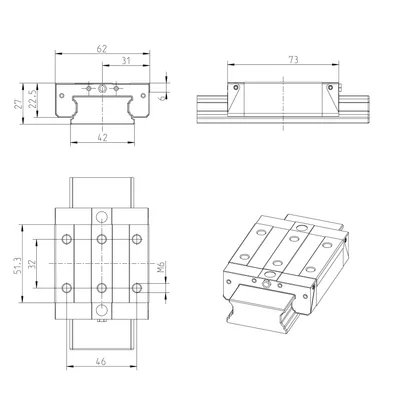

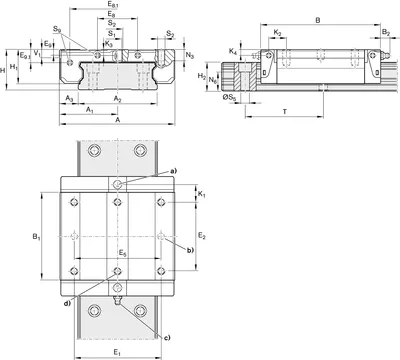

Kılavuz ray adımı T [mm]60
Ölçü A [mm]62
Ölçü A1 [mm]31
Ölçü A2 [mm]42
Ölçü A3 [mm]10
Ölçü B [mm]73
Ölçü B1 [mm]51,3
Ölçü E1 [mm]46
Ölçü E2 [mm]32
Ölçü E8 [mm]18
Ölçü E8.1 [mm]53,4
Ölçü E9 [mm]3,4
Ölçü E9.1 [mm]8,1
Ölçü H [mm]27,0
Ölçü H1 [mm]22,5
Ölçü H2 [mm]18,3
Ölçü K1 [mm]14,6
Ölçü K2 [mm]15
Ölçü K3 [mm]3,5
Ölçü K4 [mm]3,5
Ölçü N3 [mm]6
Ölçü N6 [mm]12,5
Ölçü N6 toleransı [mm]±0,5
Ölçü S1 [mm]5,3
Ölçü S2M6
Ölçü S5 [mm]4,4
Ölçü S9M2,5x1.5 mm
Ölçü S9 diş çapıM2,5
Ölçü S9 diş çapı x adımı with toleransı [mm]+3
Ölçü S9 adımı [mm]1,5
Ölçü T1 min [mm]10
Ölçü V1 [mm]6
