Bosch Rexroth R16538392Y için nasıl fiyat teklifi alabilirim?

Bosch Rexroth R16538392Y için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSMAQQZMWCW6NJ ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Bosch Rexroth R16538392Y stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Bosch Rexroth R16538392Y orijinal ve yeni mi?

Evet. Bosch Rexroth markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Bosch Rexroth R16538392Y teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

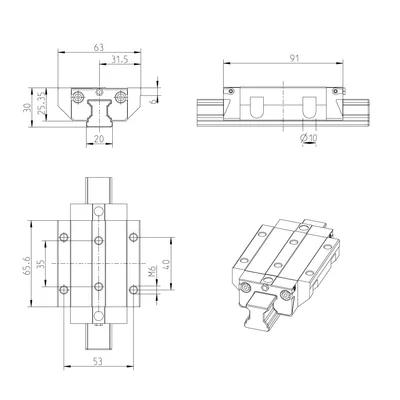

Bosch Rexroth R16538392Y

The ball runner block is highly precise and characterized by the following product features: Size 20 Format FLS: Width = flange, length = long, height = standard Runner block body made of unalloyed steel CS Preload class C3: High preload Accuracy class UP: Ultra precision With ball chain With initial lubrication and preservation Roller bearing grease Dynalub 510 Without attachment element, left (front reference edge) Without attachment element, right (front reference edge) Straight lube connection loosely attached. Runner block body in standard version Overall length of the runner block = 91.0 mm Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.

Bosch RexrothMFR # R16538392YSKU # YLSMAQQZMWCW6NJ

SürümBall rail system

Anma ölçüsü [mm]20

FormatFLS - flange, long, Standart height

ModelHigh-precision ball runner block

Malzeme (profil ray sistemleri)Karbon çelik

Ön yükleme sınıfıC3 - High preload

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Bosch Rexroth R16538392Y

Orijinal ve sertifikalı Bosch Rexroth ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

SürümBall rail system

Anma ölçüsü [mm]20

FormatFLS - flange, long, Standart height

ModelHigh-precision ball runner block

Malzeme (profil ray sistemleri)Karbon çelik

Ön yükleme sınıfıC3 - High preload

Hassasiyet sınıfıUP - Ultra precise

KeçeDS - Double-lip seal

Bilye zinciriWith ball chain

YağlamaPre-lubricated, preserved

Eksen kaçıklığını telafi için kendinden ayarlıWithout self-alignment

Araba genişliği [mm]63,0

Araba uzunluğu [mm]91,0

Araba yüksekliği [mm]25,35

Araba + kılavuz ray yüksekliği [mm]30,0

Maks. ivme amax [m/s²]500,0

Not: Maks. ivme amaxIf Fcomb◡> 2,8 • Fpr : amax = 50 m/s2

İzin verilen maks. doğrusal hız vmax [m/s]5,0

Not: KeçeYok preferred variants/combinations (partially longer delivery times)

İzin verilen ortam sıcaklığı (min. … maks.)0 °C ... +80 °C

Not: İzin verilen ortam sıcaklığı (min. … maks.)100 °C admissible for short time. For operation at negative temperatures, please consult us.

Sürtünme katsayısı μ0,002 ... 0,003

Not: Sürtünme katsayısı μWithout friction of seal

Ağırlık [kg]0,55

Dinamik yük kapasitesi C50 [N]35500,0

Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.

Dinamik yük kapasitesi C100 [N]28200,0

Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.

Statik yük kapasitesi C0 [N]38800,0

Dinamik burulma momenti yük kapasitesi Mt50 [Nm]450,0

Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.

Dinamik burulma momenti yük kapasitesi Mt100 [Nm]360,0

Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.

Statik burulma momenti yük kapasitesi Mt0 [Nm]500

Dinamik boyuna moment yük kapasitesi ML50 [Nm]420,0

Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.

Dinamik boyuna moment yük kapasitesi ML100 [Nm]330,0

Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.

Statik boyuna moment yük kapasitesi ML0 [Nm]460

Kılavuz ray adımı T [mm]60

Ölçü A [mm]63

Ölçü A1 [mm]31,5

Ölçü A2 [mm]20

Ölçü A3 [mm]21,5

Ölçü B [mm]91

Ölçü B toleransı [mm]+0,5

Ölçü B1 [mm]65,6

Ölçü E1 [mm]53

Ölçü E2 [mm]40

Ölçü E3 [mm]35

Ölçü E8 [mm]32,5

Ölçü E9 [mm]7,3

Ölçü H [mm]30,0

Ölçü H1 [mm]25,35

Ölçü H2 (kapak şeritli) [mm]20,75

Ölçü H2 (kapak şeridi olmadan) [mm]20,55

Ölçü K1 [mm]19,8

Ölçü K2 [mm]19,8

Ölçü K3 [mm]3,35

Ölçü K4 [mm]3,35

Ölçü N1 [mm]7,7

Ölçü N2 [mm]5,2

Ölçü N6 [mm]13,2

Ölçü N6 toleransı [mm]±0,5

Ölçü S1 [mm]5,3

Ölçü S2M6

Ölçü S5 [mm]6

Ölçü S9M3x5 mm

Ölçü S9 diş çapıM3

Ölçü S9 adımı [mm]5

Ölçü T1 min [mm]13

Ölçü V1 [mm]6
