Bosch Rexroth R165163910
The ball runner block is highly precise and characterized by the following product features:<br>Size 65<br>Format FNS: Width = flange, length = normal, height = standard<br>Runner block body made of unalloyed steel CS<br>Preload class C3: High preload<br>Accuracy class UP: Ultra precision<br>Without ball chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>45° angular lube nipples loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 188.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]65
FormatFNS - flange, normal, Standart height
ModelHeavy-duty ball runner block
Malzeme (profil ray sistemleri)Karbon çelik
Ön yükleme sınıfıC3 - High preload
Ürün Hakkında
The ball runner block is highly precise and characterized by the following product features:<br>Size 65<br>Format FNS: Width = flange, length = normal, height = standard<br>Runner block body made of unalloyed steel CS<br>Preload class C3: High preload<br>Accuracy class UP: Ultra precision<br>Without ball chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>45° angular lube nipples loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 188.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R165163910
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]65
FormatFNS - flange, normal, Standart height
ModelHeavy-duty ball runner block
Malzeme (profil ray sistemleri)Karbon çelik
Ön yükleme sınıfıC3 - High preload
Hassasiyet sınıfıUP - Ultra precise
KeçeSS - Standart seal
Bilye zinciriWithout ball chain (Standart)
YağlamaPreserved
Eksen kaçıklığını telafi için kendinden ayarlıWithout self-alignment

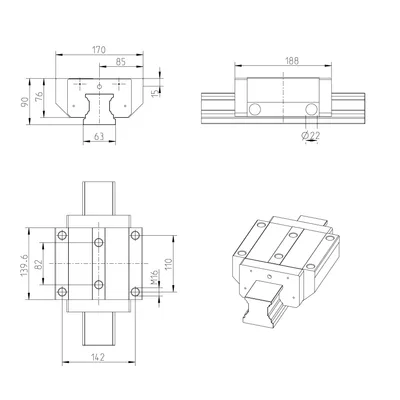

Araba genişliği [mm]170,0
Araba uzunluğu [mm]188,0
Araba yüksekliği [mm]76,0
Araba + kılavuz ray yüksekliği [mm]90,0
Maks. ivme amax [m/s²]250,0
Not: Maks. ivme amaxIf F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]3,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100 °C admissible for short time. For operation at negative temperatures, please consult us.
Sürtünme katsayısı μ0,002 ... 0,003
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]10,25
Dinamik yük kapasitesi C50 [N]217000,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]172000,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]280000,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]8580,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]6810,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]11100
Dinamik boyuna moment yük kapasitesi ML50 [Nm]5750,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]4560,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]7400

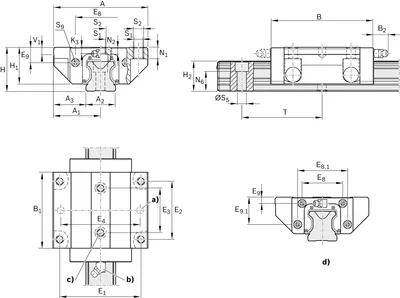

Kılavuz ray adımı T [mm]150
Ölçü A [mm]170
Ölçü A1 [mm]85
Ölçü A2 [mm]63
Ölçü A3 [mm]53,5
Ölçü B [mm]188
Ölçü B toleransı [mm]+0,5
Ölçü B1 [mm]139,6
Ölçü E1 [mm]142
Ölçü E2 [mm]110
Ölçü E3 [mm]82
Ölçü E8 [mm]76
Ölçü E8.1 [mm]100
Ölçü E9 [mm]11
Ölçü E9.1 [mm]53,5
Ölçü H [mm]90,0
Ölçü H1 [mm]76
Ölçü H2 (kapak şeritli) [mm]60,15
Ölçü H2 (kapak şeridi olmadan) [mm]59,85
Ölçü K3 [mm]16
Ölçü N1 [mm]23
Ölçü N2 [mm]14
Ölçü N6 [mm]38,5
Ölçü N6 toleransı [mm]±0,5
Ölçü S1 [mm]14,6
Ölçü S2M16
Ölçü S5 [mm]18
Ölçü S9M4x7 mm
Ölçü S9 diş çapıM4
Ölçü S9 adımı [mm]7
Ölçü T1 min [mm]21
Ölçü V1 [mm]15
