Bosch Rexroth R162459360
The ball runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 55<br>Format SLH: Width = slimline, length = long, height = high<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C0: Preload-free<br>Accuracy class H: High<br>Without ball chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>45° angular lube nipples loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 199.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]55
FormatSLH - slimline, long, high
ModelHeavy-duty ball runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC0 - Without preload (clearance)
Ürün Hakkında
The ball runner block is highly precise and corrosion-resistant thanks to its Resist CR coating. Additionally, it is characterized by the following product features:<br>Size 55<br>Format SLH: Width = slimline, length = long, height = high<br>Runner block body made of unalloyed steel CS, matte-silver, hard chrome plated<br>Preload class C0: Preload-free<br>Accuracy class H: High<br>Without ball chain<br>Preserved<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>45° angular lube nipples loosely attached.<br>Runner block body in standard version<br>Overall length of the runner block = 199.0 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R162459360
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]55
FormatSLH - slimline, long, high
ModelHeavy-duty ball runner block
Malzeme (profil ray sistemleri)Hard chrome plated
Ön yükleme sınıfıC0 - Without preload (clearance)
Hassasiyet sınıfıH - Highly accurate
KeçeSS - Standart seal
Bilye zinciriWithout ball chain (Standart)
YağlamaPreserved
Eksen kaçıklığını telafi için kendinden ayarlıWithout self-alignment

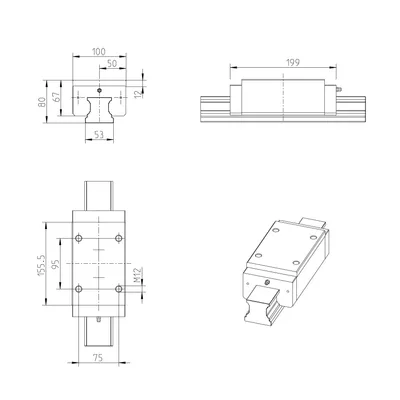

Araba genişliği [mm]100,0
Araba uzunluğu [mm]199,0
Araba yüksekliği [mm]67,0
Araba + kılavuz ray yüksekliği [mm]80,0
Maks. ivme amax [m/s²]250,0
Not: Maks. ivme amaxIf F<sub>comb</sub>◡> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]5,0
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100 °C admissible for short time. For operation at negative temperatures, please consult us.
Sürtünme katsayısı μ0,002 ... 0,003
Not: Sürtünme katsayısı μWithout friction of seal
Ağırlık [kg]6,34
Dinamik yük kapasitesi C50 [N]175000,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]139000,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]245000,0
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]5560,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]4410,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]7780
Dinamik boyuna moment yük kapasitesi ML50 [Nm]4990,0
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]3960,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]6990

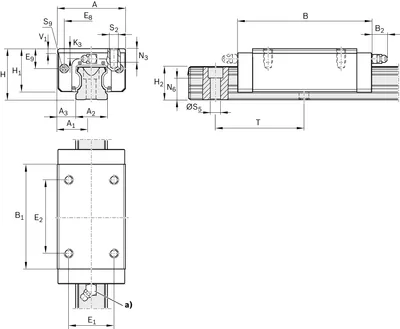

Kılavuz ray adımı T [mm]120
Ölçü A [mm]100
Ölçü A1 [mm]50
Ölçü A2 [mm]53
Ölçü A3 [mm]23,5
Ölçü B [mm]199
Ölçü B toleransı [mm]+0,5
Ölçü B1 [mm]155,5
Ölçü E1 [mm]75
Ölçü E2 [mm]95
Ölçü E8 [mm]80
Ölçü E9 [mm]32,3
Ölçü H [mm]80,0
Ölçü H1 [mm]67
Ölçü H2 (kapak şeritli) [mm]48,15
Ölçü H2 (kapak şeridi olmadan) [mm]47,85
Ölçü K3 [mm]19
Ölçü N3 [mm]19
Ölçü N6 [mm]29
Ölçü N6 toleransı [mm]±0,5
Ölçü S2M12
Ölçü S5 [mm]16
Ölçü S9M5x8 mm
Ölçü S9 diş çapıM5
Ölçü S9 adımı [mm]8
Ölçü T1 min [mm]20
Ölçü V1 [mm]12
