Bosch Rexroth R160520132
The ball guide rail is highly precise and characterized by the following product features:<br>Size 25<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps<br>Accuracy class super precision<br>Number of partial sections: 2<br>Rail in standard version
SürümBall rail system
Anma ölçüsü [mm]25
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Karbon çelik
Hassasiyet sınıfıSP - Super precise
Kılavuz ray montajıFor bolting from above
Ürün Hakkında
The ball guide rail is highly precise and characterized by the following product features:<br>Size 25<br>Format SNS: Width = slimline, length = normal, height = standard<br>Guide rail made of carbon steel CS<br>Fastener MA: Bolting from above<br>Cover AK: Plastic caps<br>Accuracy class super precision<br>Number of partial sections: 2<br>Rail in standard version
Bosch Rexroth R160520132
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]25
FormatSNS - Standart guide rail
Malzeme (profil ray sistemleri)Karbon çelik
Hassasiyet sınıfıSP - Super precise
Kılavuz ray montajıFor bolting from above
Kılavuz ray kapağıPlastic caps
Maks. uzunluk Lmaks [mm]5816,0
Min. uzunluk Lmin [mm]80,0
Delik sayısı nB64
Bölüm sayısı2-piece
Kütle m [kg/m]3,2
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100 °C admissible for short time. For operation at negative temperatures, please consult us.
Ağırlık [kg]0
Önerilen ray uzunluğuL = n<sub>B </sub>• T<sub> </sub>‒ 4 mm
Ürün bilgisiPlease configure the product to add it to the shopping cart.

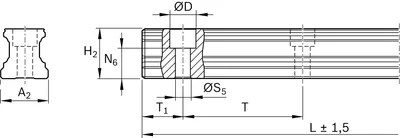

Kılavuz ray adımı T [mm]60
Ölçü A2 [mm]23
Ölçü D [mm]11
Ölçü H2 (kapak şeridi olmadan) [mm]24,25
Ölçü N6 [mm]15,2
Ölçü N6 toleransı [mm]±0,5
Ölçü S5 [mm]7
Ölçü T [mm]60
Ölçü T1 maks [mm]50
Ölçü T1 min [mm]10
Ölçü T1 s [mm]28
Not: Dimensions T1 sPreferred dimension T1<sub>S</sub> with tolerances ± 0,75 recommended.
Dokümanlar ve CAD
Bu ürüne ait 2
