Detayları Gör
Bosch Rexroth
3842538388
MFR #3842538388
SKU #YLSMPHZBEISVU40
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Bosch Rexroth R045580331
The miniature version of the ball guide rail is characterized by the following product features:<br>Size 9<br>Format BNS: Width = wide, length = normal, height = standard<br>Guide rail made of corrosion-resistant, martensitic steel<br>Fastener MA: Bolting from above<br>Cover 00: Without cover<br>Accuracy class high<br>Number of partial sections: one-piece<br>Rail in standard version
SürümBall rail system
Anma ölçüsü [mm]9/M3
FormatBNS - wide guide rail
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Hassasiyet sınıfıH - Highly accurate
Kılavuz ray montajıFor bolting from above
Ürün Hakkında
The miniature version of the ball guide rail is characterized by the following product features:<br>Size 9<br>Format BNS: Width = wide, length = normal, height = standard<br>Guide rail made of corrosion-resistant, martensitic steel<br>Fastener MA: Bolting from above<br>Cover 00: Without cover<br>Accuracy class high<br>Number of partial sections: one-piece<br>Rail in standard version
Bosch Rexroth R045580331
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]9/M3
FormatBNS - wide guide rail
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Hassasiyet sınıfıH - Highly accurate
Kılavuz ray montajıFor bolting from above
Kılavuz ray kapağıWithout cover strip
Maks. uzunluk Lmaks [mm]1000,0
Not: LmaxIn the case of rail lengths above L<sub>max,</sub> factory-coordinated partial sections are joined together. Up to 2000 mm possible; please consult us.
Min. uzunluk Lmin [mm]42,0
Bölüm sayısı1-piece
Kütle m [kg/m]920
Mass g/m [g/m]920
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100 °C admissible for a short time.
Ağırlık [kg]0

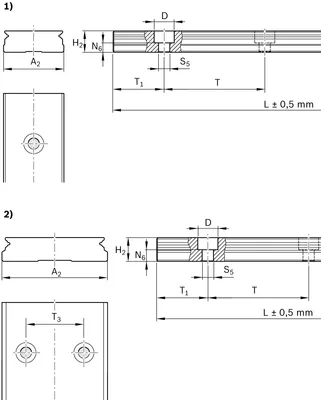

Önerilen ray uzunluğuL = n<sub>B </sub>• T<sub> </sub>‒ 4 mm
Kılavuz ray adımı T [mm]30
Ölçü A2 [mm]18
Ölçü D [mm]6
Ölçü H2 (kapak şeridi olmadan) [mm]7,5
Ölçü N6 [mm]2,7
Ölçü S5 [mm]3,5
Ölçü T [mm]30
Ölçü T1 maks [mm]25,5
Ölçü T1 min [mm]6
Dokümanlar ve CAD
