Bosch Rexroth R045580232
The miniature version of the ball guide rail is characterized by the following product features:<br>Size 9<br>Format BNS: Width = wide, length = normal, height = standard<br>Guide rail made of corrosion-resistant, martensitic steel<br>Fastener MA: Bolting from above<br>Cover 00: Without cover<br>Accuracy class precision<br>Number of partial sections: 2<br>Rail in standard version
SürümBall rail system
Anma ölçüsü [mm]9/M3
FormatBNS - wide guide rail
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Hassasiyet sınıfıP - Precise
Kılavuz ray montajıFor bolting from above
Ürün Hakkında
The miniature version of the ball guide rail is characterized by the following product features:<br>Size 9<br>Format BNS: Width = wide, length = normal, height = standard<br>Guide rail made of corrosion-resistant, martensitic steel<br>Fastener MA: Bolting from above<br>Cover 00: Without cover<br>Accuracy class precision<br>Number of partial sections: 2<br>Rail in standard version
Bosch Rexroth R045580232
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]9/M3
FormatBNS - wide guide rail
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Hassasiyet sınıfıP - Precise
Kılavuz ray montajıFor bolting from above
Kılavuz ray kapağıWithout cover strip
Maks. uzunluk Lmaks [mm]1000,0
Not: LmaxIn the case of rail lengths above L<sub>max,</sub> factory-coordinated partial sections are joined together.
Min. uzunluk Lmin [mm]42,0
Bölüm sayısı2-piece
Kütle m [kg/m]920
Mass g/m [g/m]920
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time.
Ağırlık [kg]0
Önerilen ray uzunluğuL = n<sub>B </sub>• T<sub> </sub>‒ 4 mm

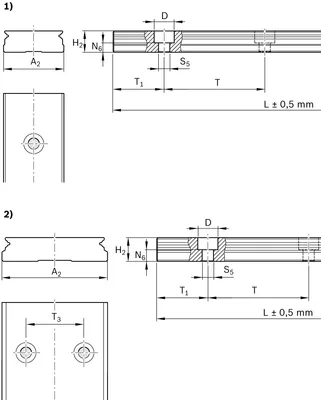

Kılavuz ray adımı T [mm]30
Ölçü A2 [mm]18
Ölçü D [mm]6
Ölçü H2 (kapak şeridi olmadan) [mm]7,5
Ölçü N6 [mm]2,7
Ölçü S5 [mm]3,5
Ölçü T [mm]30
Ölçü T1 maks [mm]25,5
Ölçü T1 min [mm]6
