Bosch Rexroth R044351340
The miniature version of the ball runner block is characterized by the following product features:<br>Size 15<br>Format BNS: Width = wide, length = normal, height = standard<br>Runner block body made of corrosion-inert steel<br>Preload class C1: Low preload<br>Accuracy class H: High<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Lube nipple integrated<br>Runner block body in standard version<br>Overall length of the runner block = 58.5 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]15
FormatBNS - wide, normal, Standart height
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Ön yükleme sınıfıC1 - Low preload
Hassasiyet sınıfıH - Highly accurate
Ürün Hakkında
The miniature version of the ball runner block is characterized by the following product features:<br>Size 15<br>Format BNS: Width = wide, length = normal, height = standard<br>Runner block body made of corrosion-inert steel<br>Preload class C1: Low preload<br>Accuracy class H: High<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>Lube nipple integrated<br>Runner block body in standard version<br>Overall length of the runner block = 58.5 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R044351340
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]15
FormatBNS - wide, normal, Standart height
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Ön yükleme sınıfıC1 - Low preload
Hassasiyet sınıfıH - Highly accurate
KeçeNS - N and longitudinal seal
Bilye zinciriWithout ball chain (Standart)
YağlamaWithout lubrication (dry)
Araba genişliği [mm]60,0
Araba uzunluğu [mm]55,5
Araba yüksekliği [mm]12,0
Araba + kılavuz ray yüksekliği [mm]16,0
Maks. ivme amax [m/s²]250,0
Not: Maks. ivme amaxOnly with preloaded systems. For non-preloaded systems: a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]3,0
Not: Maximum permissible speed vmaxSpeeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts.
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time.
Ağırlık [kg]0,17
Dinamik yük kapasitesi C50 [N]6660,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]5285,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]8610,0
Not: Statik yük kapasitesi C0Calculated values acc. to DIN 636, part 2
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]135,0
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]107,0
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]174
Dinamik boyuna moment yük kapasitesi ML50 [Nm]37,8
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]30,0
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]49

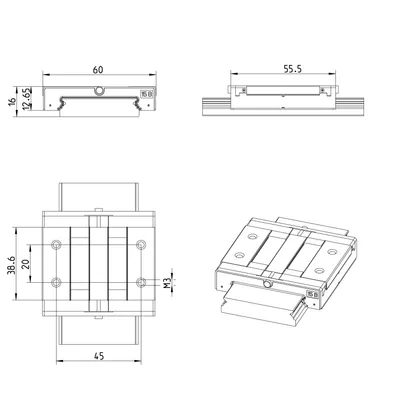

Kılavuz ray adımı T [mm]40
Ölçü A [mm]60
Ölçü A2 [mm]42
Ölçü A3 [mm]9
Ölçü B [mm]55,5
Ölçü B1 [mm]38,6
Ölçü B2 [mm]58,5
Ölçü E1 [mm]45
Ölçü E2 [mm]20
Ölçü H [mm]16,0
Ölçü H1 [mm]12
Ölçü H1 with longitudinal seal [mm]12,65
Ölçü K [mm]4
Ölçü N3 [mm]4,5
Ölçü N5 [mm]2,1
Ölçü S2M4
Ölçü T1 min [mm]6
Ölçü V1 [mm]4,7
