Bosch Rexroth R044289441
The miniature version of the ball runner block is characterized by the following product features:<br>Size 9<br>Format SNS: Width = slimline, length = normal, height = standard<br>Runner block body made of corrosion-inert steel<br>Preload class C0: Preload-free<br>Accuracy class N: Standard<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>With relubrication openings<br>Runner block body in standard version<br>Overall length of the runner block = 31 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
SürümBall rail system
Anma ölçüsü [mm]9/M3
FormatSNS - slimline, normal, Standart height
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Ön yükleme sınıfıC0 - Without preload (clearance)
Hassasiyet sınıfıN - Normal
Ürün Hakkında
The miniature version of the ball runner block is characterized by the following product features:<br>Size 9<br>Format SNS: Width = slimline, length = normal, height = standard<br>Runner block body made of corrosion-inert steel<br>Preload class C0: Preload-free<br>Accuracy class N: Standard<br>Without ball chain<br>Without preservation<br>Without initial lubrication<br>Without attachment element, left (front reference edge)<br>Without attachment element, right (front reference edge)<br>With relubrication openings<br>Runner block body in standard version<br>Overall length of the runner block = 31 mm<br>Interchangeability: The runner block and the guide rails can be combined with each other with every accuracy.
Bosch Rexroth R044289441
- Orijinal ve sertifikalı Bosch Rexroth ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
SürümBall rail system
Anma ölçüsü [mm]9/M3
FormatSNS - slimline, normal, Standart height
Malzeme (profil ray sistemleri)Corrosion-resistant, martensitic Çelik
Ön yükleme sınıfıC0 - Without preload (clearance)
Hassasiyet sınıfıN - Normal
KeçeLS - Low-friction seal (mini)
Bilye zinciriWithout ball chain (Standart)
YağlamaWithout lubrication (dry)
Araba genişliği [mm]20,0
Araba uzunluğu [mm]31,0
Araba yüksekliği [mm]8,0
Araba + kılavuz ray yüksekliği [mm]10,0
Maks. ivme amax [m/s²]250,0
Not: Maks. ivme amaxOnly with preloaded systems. For non-preloaded systems: a<sub>max</sub> = 50 m/s<sup>2</sup>
İzin verilen maks. doğrusal hız vmax [m/s]3,0
Not: Maximum permissible speed vmaxSpeeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts.
İzin verilen ortam sıcaklığı (min. … maks.)-10 °C ... +80 °C
Not: İzin verilen ortam sıcaklığı (min. … maks.)100°C admissible for a short time.
Ağırlık [kg]0,03
Dinamik yük kapasitesi C50 [N]1490,0
Not: dynamic load capacity C50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik yük kapasitesi C100 [N]1180,0
Not: dynamic load capacity C100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik yük kapasitesi C0 [N]2100,0
Not: Statik yük kapasitesi C0Calculated values acc. to DIN 636, part 2
Dinamik burulma momenti yük kapasitesi Mt50 [Nm]6,8
Not: Dinamik burulma momenti yük kapasitesi Mt50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik burulma momenti yük kapasitesi Mt100 [Nm]5,4
Not: Dinamik burulma momenti yük kapasitesi Mt100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik burulma momenti yük kapasitesi Mt0 [Nm]9,6
Dinamik boyuna moment yük kapasitesi ML50 [Nm]4,5
Not: Dinamik boyuna moment yük kapasitesi ML50Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1.
Dinamik boyuna moment yük kapasitesi ML100 [Nm]3,6
Not: Dinamik boyuna moment yük kapasitesi ML100Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1.
Statik boyuna moment yük kapasitesi ML0 [Nm]6,4

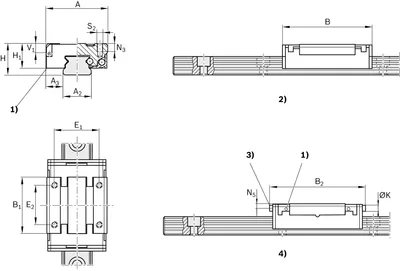

Kılavuz ray adımı T [mm]20
Ölçü A [mm]20
Ölçü A2 [mm]9
Ölçü A3 [mm]5,5
Ölçü B [mm]31
Ölçü B1 [mm]20,7
Ölçü E1 [mm]15
Ölçü E2 [mm]10
Ölçü H [mm]10,0
Ölçü H1 [mm]8
Ölçü N3 [mm]3
Ölçü S2M3
Ölçü T1 min [mm]6
Ölçü V1 [mm]2,8
