Baldor ZDVSNM3538
Baldor-Reliance ZDVSNM3538; 0.5 HP, 1775 rpm, 3 faz 230/460 V 60 Hz, 56C gövde, TENV muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance ZDVSNM3538; 0.5 HP, 1775 rpm, 3 faz 230/460 V 60 Hz, 56C gövde, TENV muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Baldor ZDVSNM3538
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıUR · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.010 A @ 460.0 V · 2.020 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)81.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıENKODER
Yüksek gerilim tam yük akımı (A)1.0 a
Ön yüz koduEnkoder/Geri Besleme Cihazı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
IP koruma sınıfıYOK
KVA koduN
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)6000 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3514M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.84 IN
Güç faktörü63
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü: Standart bağlantı
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1775 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568469187
Etiket Bilgileri
Katalog noZDVSNM3538
Spesifikasyon no35R457G069G2
Gövde boyutu56C
Güç (HP).5 TE
Gerilim (V)230/460
Mıknatıslanma akımı (A)1.7/.85
Tam yük akımı (A)2.02/1.01
Devir (rpm)1775
Maksimum devir (rpm)6000
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
SL HZ0.5
NEMA nominal verim (%)81.5
Atalet (WK²)0.101
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (tahrik karşı tarafı)6203
Etiket noNP3304L
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)30.3 Ω
Anma yükte sıcaklık artışı (°C)19° C
Servis faktörü yükünde sıcaklık artışı (°C)21° C
Yolverme yöntemiDOL
Devrilme torku8 lb-ft
Kalkış minimum torku (pull-up)4.4 lb-ft
Kilitli rotor torku5.1 lb-ft
Kalkış akımı (A)8.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 9 | 24 | 37 | 48 | 58 | 65 | 71 | 0 |
| Verim % | 0 | 58.9 | 72.5 | 78.4 | 80.5 | 81.6 | 81.5 | 0 |
| Devir rpm | 1799 | 1793 | 1788 | 1782 | 1776 | 1771 | 1763 | 0 |
| Hat akımı A | 0.85 | 0.85 | 0.89 | 0.94 | 1.01 | 1.11 | 1.21 | 0 |
| Güç W | 63 | 164 | 263 | 362 | 465 | 574 | 689 | 0 |
| Tork lb-ft | 0 | 0.38 | 0.75 | 1.12 | 1.48 | 1.86 | 2.24 | 0 |

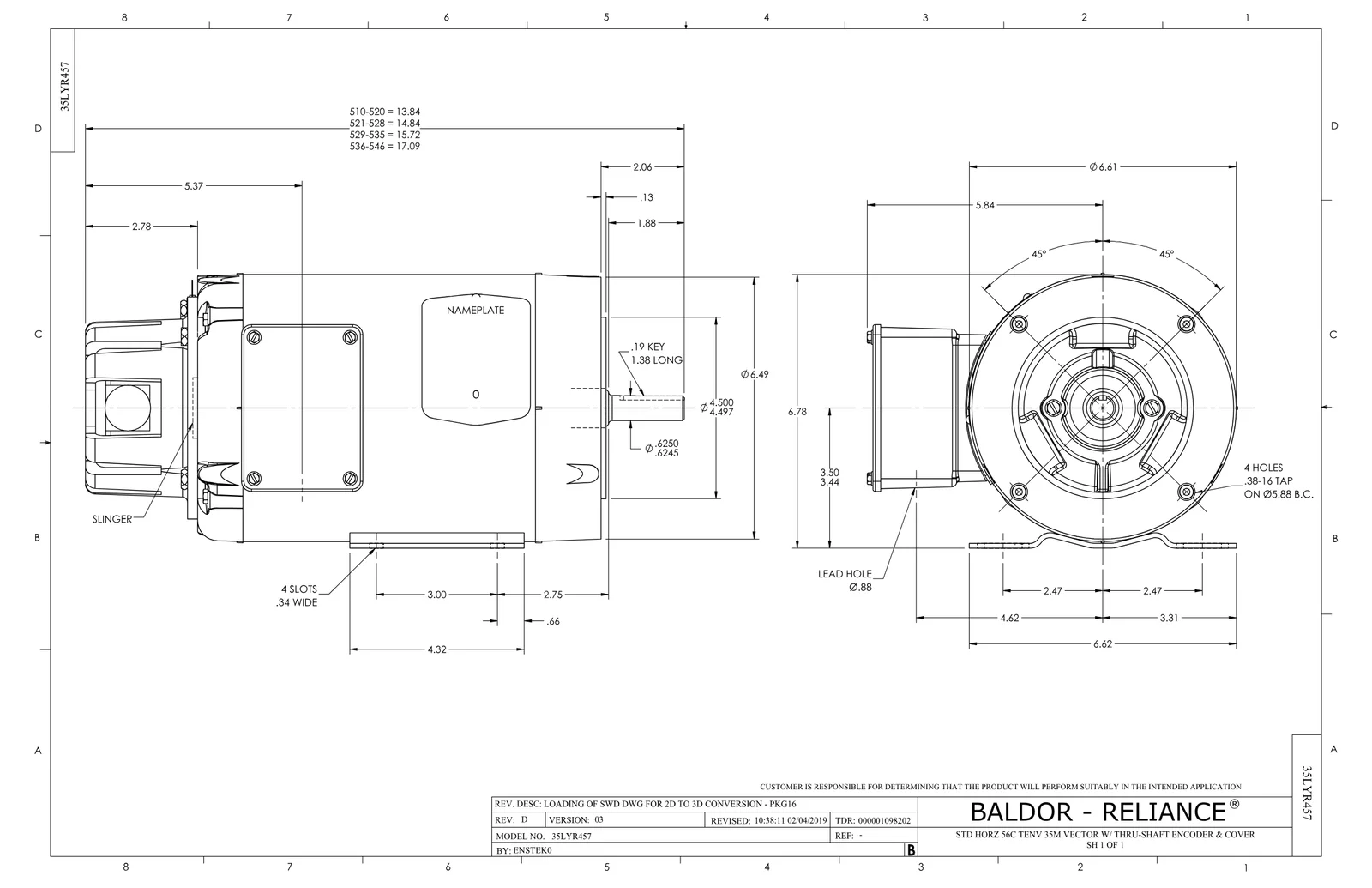

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 5
Yedek Parçalar 6
Baldor ZDVSNM3538 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 623 motor |
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| HA1005A05SP | SLINGER, OD 1.50, ID .659, 203 BRG | 1 adet | 112 motor |
| OE5011A05SP | HS25 ENCODER ASSY - TENV | 1 adet | 47 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
