Baldor XM051542
Explosion Proof General Purpose Motor - 1 hp / 1-1/2 hp, 1500 rpm, 3 ph, 230/460 V, 56 Frame, 50/60 Hz, 1500 rpm Base, Rigid Base Mount, Continuous Duty
Muhafaza tipiXPFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 50 HZ · 1.500 HP @ 60 HZ
Ürün Hakkında
Explosion Proof General Purpose Motor - 1 hp / 1-1/2 hp, 1500 rpm, 3 ph, 230/460 V, 56 Frame, 50/60 Hz, 1500 rpm Base, Rigid Base Mount, Continuous Duty
Baldor XM051542
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiXPFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)50.00 Hz · 60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 50 HZ · 1.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1500 RPM @ 50 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 380.0 V @ 50 HZ · 230.0 V @ 60 HZ · 190.0 V @ 50 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıCSA EEV · UL
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı1.3
Akım @ gerilim4.600 A @ 230.0 V · 4.000 A @ 190.0 V · 2.300 A @ 460.0 V · 2.000 A @ 380.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.0 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
IP koruma sınıfıYOK
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipiX3524M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk15.17 IN
Güç faktörü72
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı0.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1475 rpm · 1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568901137
Motor CategoryGeneral Purpose Motor
Motor Supply Voltage230/460 V
Base RPM1500 rpm
Weight50 lbs
Superseded Motor Part NumberEM7034
Mounting TypeRigid Base
Product TypeExplosion Proof (Hazardous Location) Motors
Etiket Bilgileri
CC no010A
Sıcaklık koduT3C
Spesifikasyon no35E356L955G1
İnvertör tipiPWM
Katalog noXM051542
Sabit güç aralığı başlangıcı60
Sabit güç aralığı bitişi90
Güç (HP)1.5//1
Sabit tork frekansı başlangıcı (Hz)1.3
Sabit tork frekansı bitişi (Hz)60
Gerilim (V)230/460//190/380
Değişken tork frekansı başlangıç (Hz)1.3
Değişken tork frekansı bitiş (Hz)60
Akım (A)4.6/2.3//4/2
Mıknatıslanma akımı (A)3/1.5
Devir (rpm)1770//1475
Maks. devir (rpm)2700
Frekans (Hz)60//50
Faz sayısı3
Yalıtım sınıfıF
Nominal verim (%)86.5
Servis faktörü1.00
NEMA tasarım harfiB
SL HZ1
Atalet (WK²)0.174
Gövde boyutu56
Çalışma sınıfı40C AMB-CONT
Etiket noNP0887XPSLEV
Performans
Genel karakteristikler· 460 V, 60 Hz, 1.5 hp
Faz-faz direnci, 25 °C'de (Ω)11.8 Ω
Anma yükte sıcaklık artışı (°C)48° C
Yolverme yöntemiDOL
Devrilme torku18.8 lb-ft
Kalkış minimum torku (pull-up)9.6 lb-ft
Kilitli rotor torku12.6 lb-ft
Kalkış akımı (A)19.7 A
Faz-faz direnci, 25 °C'de (Ω)11.8 Ω
Anma yükte sıcaklık artışı (°C)39° C
Yolverme yöntemiDOL
Devrilme torku17 lb-ft
Kalkış minimum torku (pull-up)9.2 lb-ft
Kilitli rotor torku12.1 lb-ft
Kalkış akımı (A)18.4 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 31 | 49 | 63 | 72 | 78 | 81 | 0 |
| Verim % | 0 | 75.1 | 83.5 | 86 | 86.5 | 85.8 | 84.8 | 0 |
| Devir rpm | 1799 | 1792 | 1785 | 1777 | 1769 | 1760 | 1750 | 0 |
| Hat akımı A | 1.51 | 1.56 | 1.72 | 1.97 | 2.28 | 2.65 | 3.06 | 0 |
| Güç W | 89.9 | 382 | 676 | 982 | 1300 | 1642 | 1985 | 0 |
| Tork lb-ft | 0 | 1.13 | 2.23 | 3.35 | 4.48 | 5.64 | 6.77 | 0 |

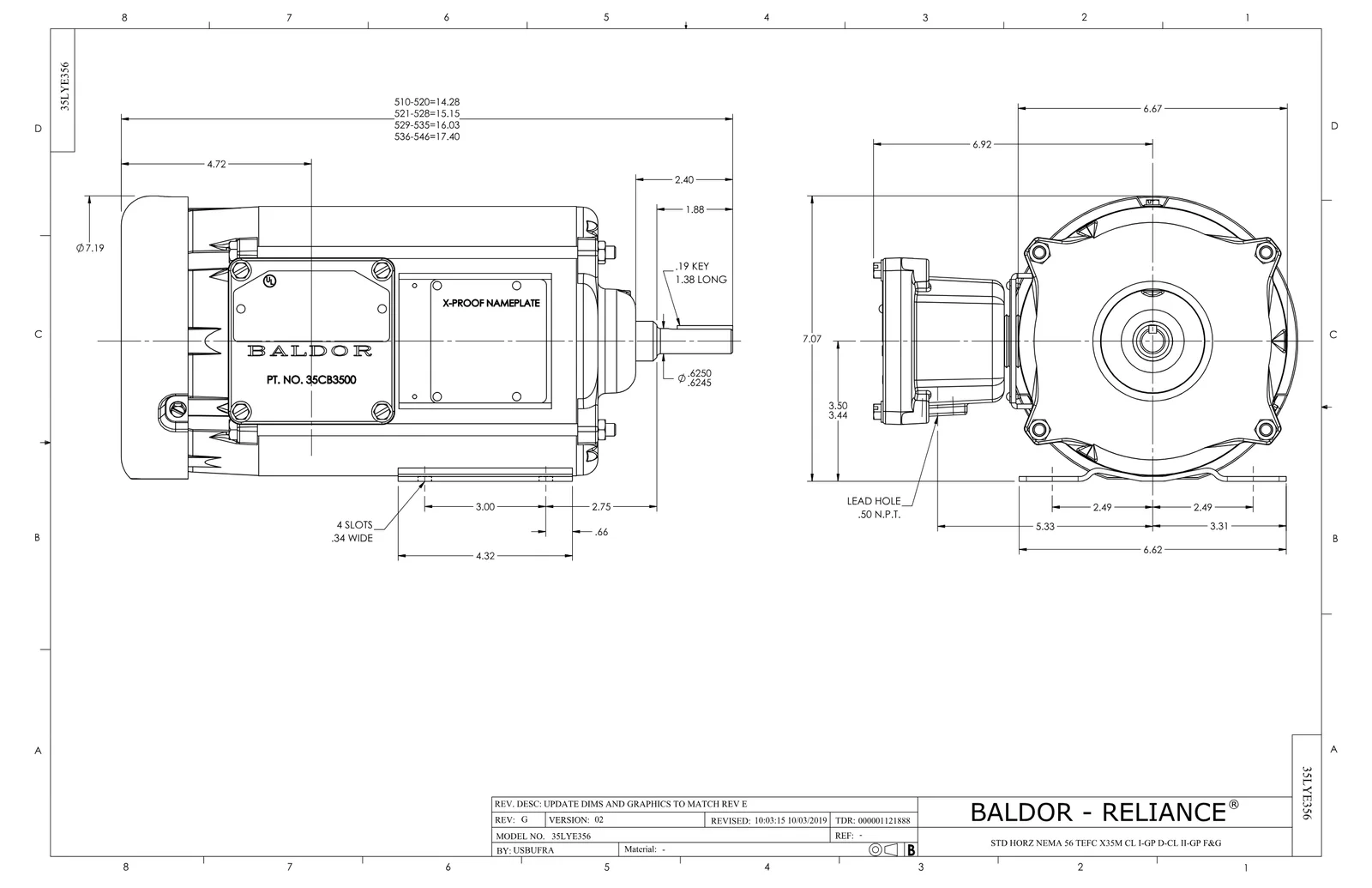

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 7
Baldor XM051542 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 623 motor |
| 35CB3001A01SP | EXPL CONDUIT BOX, MACH, 1/2" PIPE TAP LE | 1 adet | 103 motor |
| 35EP3700A01SP | FR ENDPLATE, XPFC | 1 adet | 90 motor |
| 35FH4005A01SP | IEC FH NO GREASER W/PRIMED | 1 adet | 134 motor |
| 35CB3500A01SP | CONDUIT BOX LID, MACH | 1 adet | 203 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
