Baldor XM050562A
XM050562A
Muhafaza tipiXPFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Baldor XM050562A (XM050562A), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor XM050562A fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor XM050562A
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiXPFC
Gövde (frame)56
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans208.0 V @ 60 HZ · 230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıUL · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.200 A @ 460.0 V · 2.200 A @ 208.0 V · 2.400 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)72.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.2 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman yok
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti12 @ 18 AWG
Motor tipiX3516M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk14.28 IN
Güç faktörü56
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduStandart
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.00
Mil çapı0.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1170 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıKullanmayın Eve-Geçerli Değil
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuEP
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT4
UPC781568970447
Product TypeExplosion Proof (Hazardous Location) Motors
Etiket Bilgileri
Spesifikasyon no35E354G348
Katalog noXM050562A
Güç (HP).5
Sıcaklık koduT4
Gerilim (V)208-230/460
Akım (A)2.2-2.4/1.2
Devir (rpm)1170
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.00
NEMA tasarım harfiB
Kod harfi (kilitli rotor kVA)M
Çalışma sınıfı40C AMB-CONT
Gövde boyutu56
NEMA nominal verim (%)72
Güç faktörü56
Etiket noNP0016XPSL
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)39.575 Ω
Anma yükte sıcaklık artışı (°C)45° C
Yolverme yöntemiDOL
Devrilme torku11.2 lb-ft
Kalkış minimum torku (pull-up)5.04 lb-ft
Kilitli rotor torku6.32 lb-ft
Kalkış akımı (A)6.68 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 12 | 24 | 36 | 46 | 56 | 63 | 70 | 0 |
| Verim % | 0 | 50.1 | 65.4 | 71.8 | 74.8 | 75.8 | 75.7 | 0 |
| Devir rpm | 1199 | 1191.5 | 1184.7 | 1177.3 | 1169.4 | 1161 | 1151.4 | 0 |
| Hat akımı A | 1.01 | 1.01 | 1.03 | 1.08 | 1.15 | 1.23 | 1.34 | 0 |
| Güç W | 95.1 | 193 | 292 | 398 | 507 | 623 | 743 | 0 |
| Tork lb-ft | 0 | 0.5718 | 1.134 | 1.711 | 2.281 | 2.864 | 3.443 | 0 |

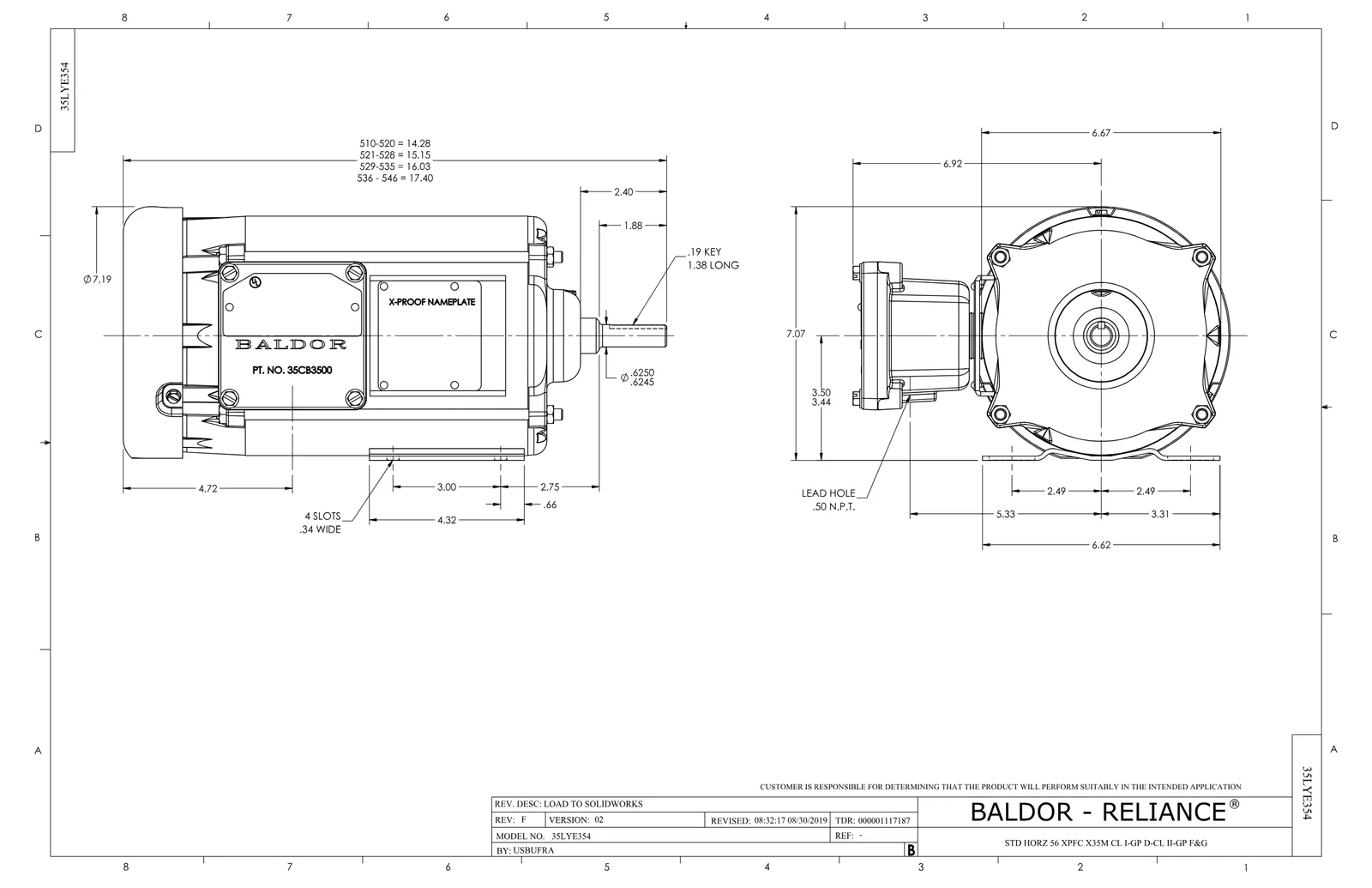

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 8
Yedek Parçalar 7
Baldor XM050562A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002B01 | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 2 adet | 623 motor |
| 35CB3001A01SP | EXPL CONDUIT BOX, MACH, 1/2" PIPE TAP LE | 1 adet | 103 motor |
| 35EP3700A01SP | FR ENDPLATE, XPFC | 1 adet | 90 motor |
| 35FH4005A01SP | IEC FH NO GREASER W/PRIMED | 1 adet | 134 motor |
| 35CB3500A01SP | CONDUIT BOX LID, MACH | 1 adet | 203 motor |
| LB1118 | LABEL,WARNING (ROLL LABEL) | 1 adet | 223 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
