Baldor WCL1509T
Baldor-Reliance WCL1509T; 7.5 HP, 3450 rpm, 1 faz 230 V, 60 Hz, 213TCZ gövde, açık tip muhafazalı genel amaçlı AC elektrik motorudur.
Muhafaza tipiAÇIK
Gövde (frame)213TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış7.500 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance WCL1509T; 7.5 HP, 3450 rpm, 1 faz 230 V, 60 Hz, 213TCZ gövde, açık tip muhafazalı genel amaçlı AC elektrik motorudur.
Baldor WCL1509T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiAÇIK
Gövde (frame)213TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış7.500 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim37.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)81.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)37.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 8 AWG, A PH
Motor tipi3729L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk21.25 IN
Güç faktörü82
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568114803
Etiket Bilgileri
Katalog noWCL1509T
Spesifikasyon no37E284X77
Güç (HP)7.5
Gerilim (V)230
Akım (A)37
Devir (rpm)3450
Gövde boyutu213TCZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiL
Yalıtım sınıfıB
NEMA nominal verim (%)81
Güç faktörü82
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6206
Gövde koruma tipiOPEN
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 7.5 hp
Faz-faz direnci, 25 °C'de (Ω)0.23 Ω / 0.799 Ohms B Ph
Anma yükte sıcaklık artışı (°C)58° C
Servis faktörü yükünde sıcaklık artışı (°C)73° C
Yolverme yöntemiDOL
Devrilme torku31 lb-ft
Kalkış minimum torku (pull-up)17 lb-ft
Kilitli rotor torku18 lb-ft
Kalkış akımı (A)205 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 19 | 46 | 65 | 76 | 82 | 85 | 87 | 0 |
| Verim % | 0 | 61.3 | 73.9 | 78.2 | 79.5 | 79.3 | 78.1 | 0 |
| Devir rpm | 3594 | 3574 | 3552 | 3528 | 3502 | 3472 | 3438 | 0 |
| Hat akımı A | 19.5 | 21.6 | 25.5 | 30.1 | 37.4 | 45 | 53.7 | 42 |
| Güç W | 852 | 2340 | 3857 | 5431 | 7070 | 8784 | 10598 | 0 |
| Tork lb-ft | 0 | 2.825 | 5.65 | 8.475 | 11.3 | 14.125 | 16.95 | 0 |

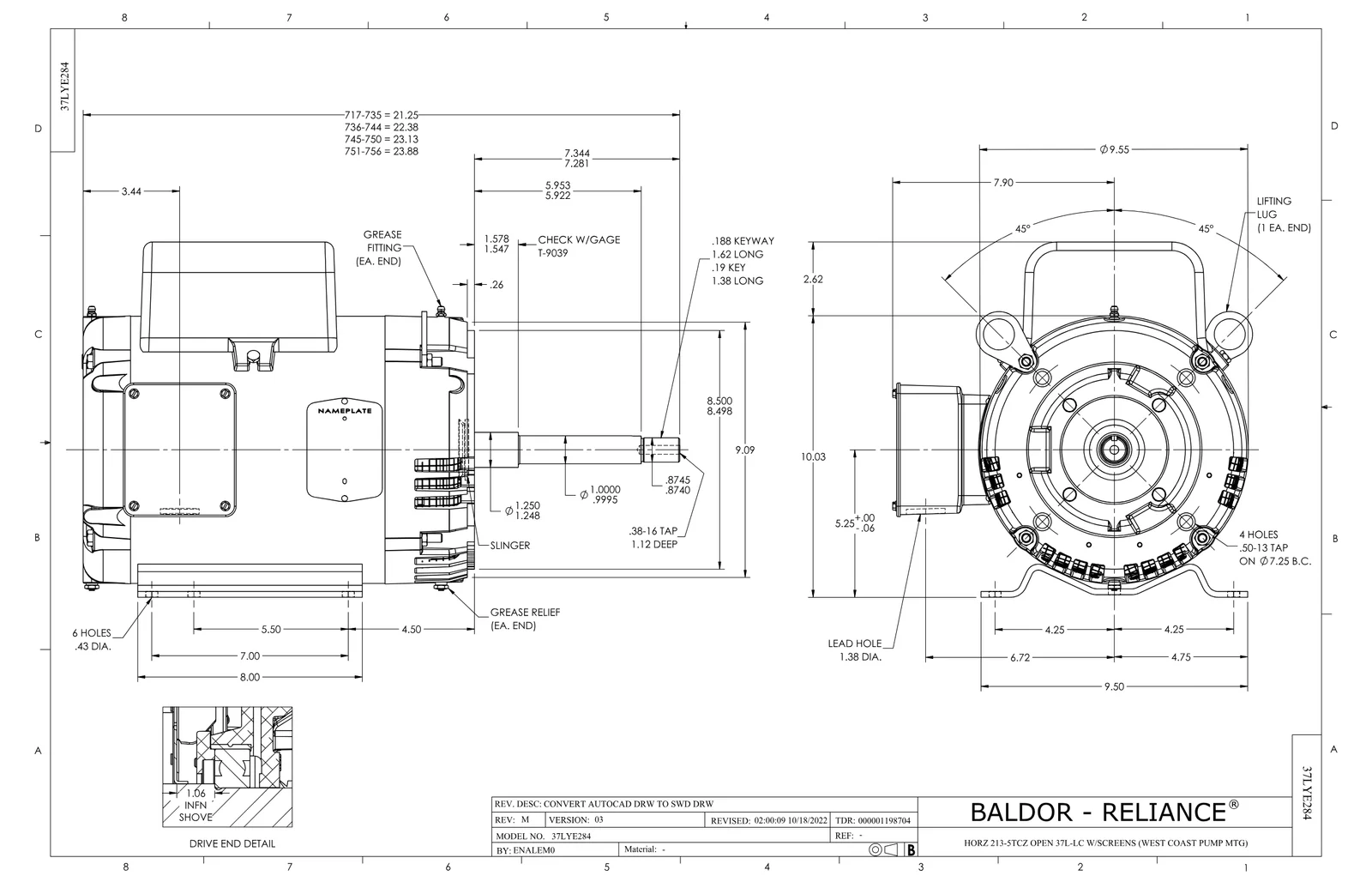

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 2
Yedek Parçalar 2
Baldor WCL1509T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
