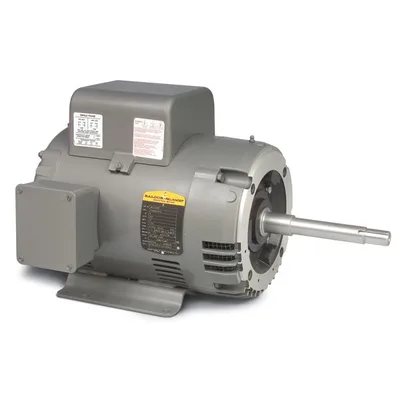

Baldor WCL1508T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor WCL1508T

Close Coupled Pump Motor - 5 hp, 1800 rpm, 1 ph, 230 V, 213TCZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1725 rpm Base, Foot Mounted Mount, Continuous Duty

BaldorMFR # WCL1508TSKU # YLSNP6WTVTEAYXU
Muhafaza tipiOPSB
Gövde (frame)213TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış5.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Close Coupled Pump Motor - 5 hp, 1800 rpm, 1 ph, 230 V, 213TCZ Frame, OPSB (Open Slotted Band) Enclosure, 60 Hz, 1725 rpm Base, Foot Mounted Mount, Continuous Duty

Baldor WCL1508T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiOPSB
Gövde (frame)213TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış5.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim27.000 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)77.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)27.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti2 @ 10 AWG, A PH
Motor tipi3727L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk21.25 IN
Güç faktörü78
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1725 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568114797
Motor CategoryClose Coupled Pump Motor
Motor Supply Voltage230 V
Base RPM1725 rpm
Harmonization Code8501.40.6040
Weight131 lbs
ApplicationsPumping systems where only single phase power is available.
Additional DetailsHeavy-gauge steel frame construction, corrosion resistant finish, oversized ball bearings with locked construction to minimize axial shaft movement.
Mounting TypeFoot Mounted
Product TypePump Motors

Etiket Bilgileri

Katalog noWCL1508T
Spesifikasyon no37K240T912
Güç (HP)5
Gerilim (V)230
Akım (A)27
Devir (rpm)1725
Gövde boyutu213TCZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)77
Güç faktörü78
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6206
Gövde koruma tipiOPSB
Etiket noNP1256L

Performans

Genel karakteristikler· 230 V, 60 Hz, 5 hp

Faz-faz direnci, 25 °C'de (Ω)0.352 Ω / 1.48 Ohms B Ph
Anma yükte sıcaklık artışı (°C)68° C
Servis faktörü yükünde sıcaklık artışı (°C)88° C
Yolverme yöntemiDOL
Devrilme torku43 lb-ft
Kalkış minimum torku (pull-up)30.8 lb-ft
Kilitli rotor torku46.9 lb-ft
Kalkış akımı (A)132 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1138587178818280
Verim %071.179.47877.174.167.175.3
Devir rpm17991781176617491728169916531711
Hat akımı A14.314.917.521.927.133.944.431.2
Güç W3591319234636024860632583655739
Tork lb-ft03.717.4211.315.319.423.917.8

Dokümanlar ve CAD

Bu ürüne ait 5

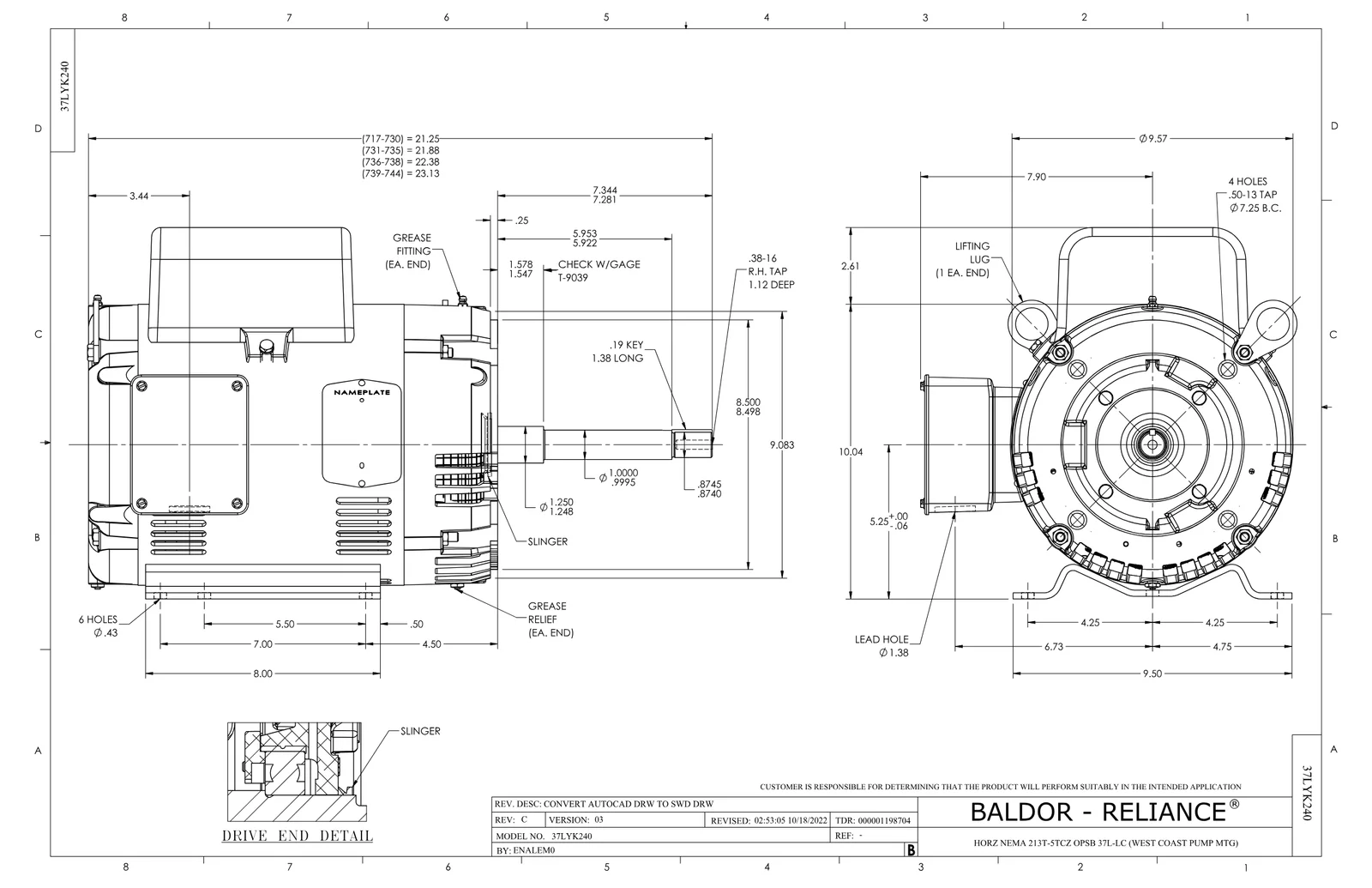

Boyut ÇizimiBoyut ÇizimiPDF·154 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·35 KB·English
2D Çizim2D Çizim (PDF Dimension Sheet)PDF·57 KB
Teknik DatasheetTeknik DatasheetPDF·636 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 2

Yedek Parçalar 4

Baldor WCL1508T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
EC1216C06SPELEC CAP, 216-259 MFD, 250V, 2.06D X 4.2 adet 45 motor
37CB3802SPCAPACITOR COVER, CAST1 adet 8 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
