Detayları Gör
Baldor
1021W
MFR #1021W
SKU #YLSV4BHJLQI0DJT
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Baldor WCL1406T
Baldor-Reliance WCL1406T; 3 HP, 3450 rpm, 1 faz 115/230 V, 60 Hz, 182TCZ gövde, açık tip muhafazalı genel amaçlı AC elektrik motorudur.
Muhafaza tipiAÇIK
Gövde (frame)182TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance WCL1406T; 3 HP, 3450 rpm, 1 faz 115/230 V, 60 Hz, 182TCZ gövde, açık tip muhafazalı genel amaçlı AC elektrik motorudur.
Baldor WCL1406T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiAÇIK
Gövde (frame)182TCZ
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiRijit
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim14.000 A @ 230.0 V · 14.700 A @ 208.0 V · 28.000 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)78.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)14.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduG
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 14 AWG, A PH
Motor tipi3628L
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk19.69 IN
Güç faktörü88
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiDiş açılmış ve kamalı
Kemirgen koruma teliDahil
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568114766
Etiket Bilgileri
Katalog noWCL1406T
Spesifikasyon no36E772-115
Güç (HP)3
Gerilim (V)115/230
Akım (A)28/14
Devir (rpm)3450
Gövde boyutu182TCZ
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)G
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)78
Güç faktörü88
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6207
Rulman (karşı taraf)6205
Gövde koruma tipiOPEN
Etiket noNP1256L
Performans
Genel karakteristikler· 115 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)0.178 Ω / 0.907 Ohms B Ph
Anma yükte sıcaklık artışı (°C)56° C
Servis faktörü yükünde sıcaklık artışı (°C)69° C
Yolverme yöntemiDOL
Devrilme torku10.5 lb-ft
Kalkış minimum torku (pull-up)7.5 lb-ft
Kilitli rotor torku8.3 lb-ft
Kalkış akımı (A)148 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 31 | 66 | 81 | 87 | 90 | 89 | 88 | 89 |
| Verim % | 0 | 58.1 | 70.7 | 74.6 | 75.2 | 73.9 | 70.9 | 74.4 |
| Devir rpm | 3588 | 3557 | 3522 | 3484 | 3439 | 3385 | 3314 | 3407 |
| Hat akımı A | 10.7 | 13.2 | 17.4 | 22.8 | 29 | 36.4 | 45.4 | 33.4 |
| Güç W | 381 | 1000 | 1627 | 2289 | 2988 | 3741 | 4581 | 3440 |
| Tork lb-ft | 0 | 1.15 | 2.3 | 3.45 | 4.6 | 5.75 | 6.9 | 5.29 |

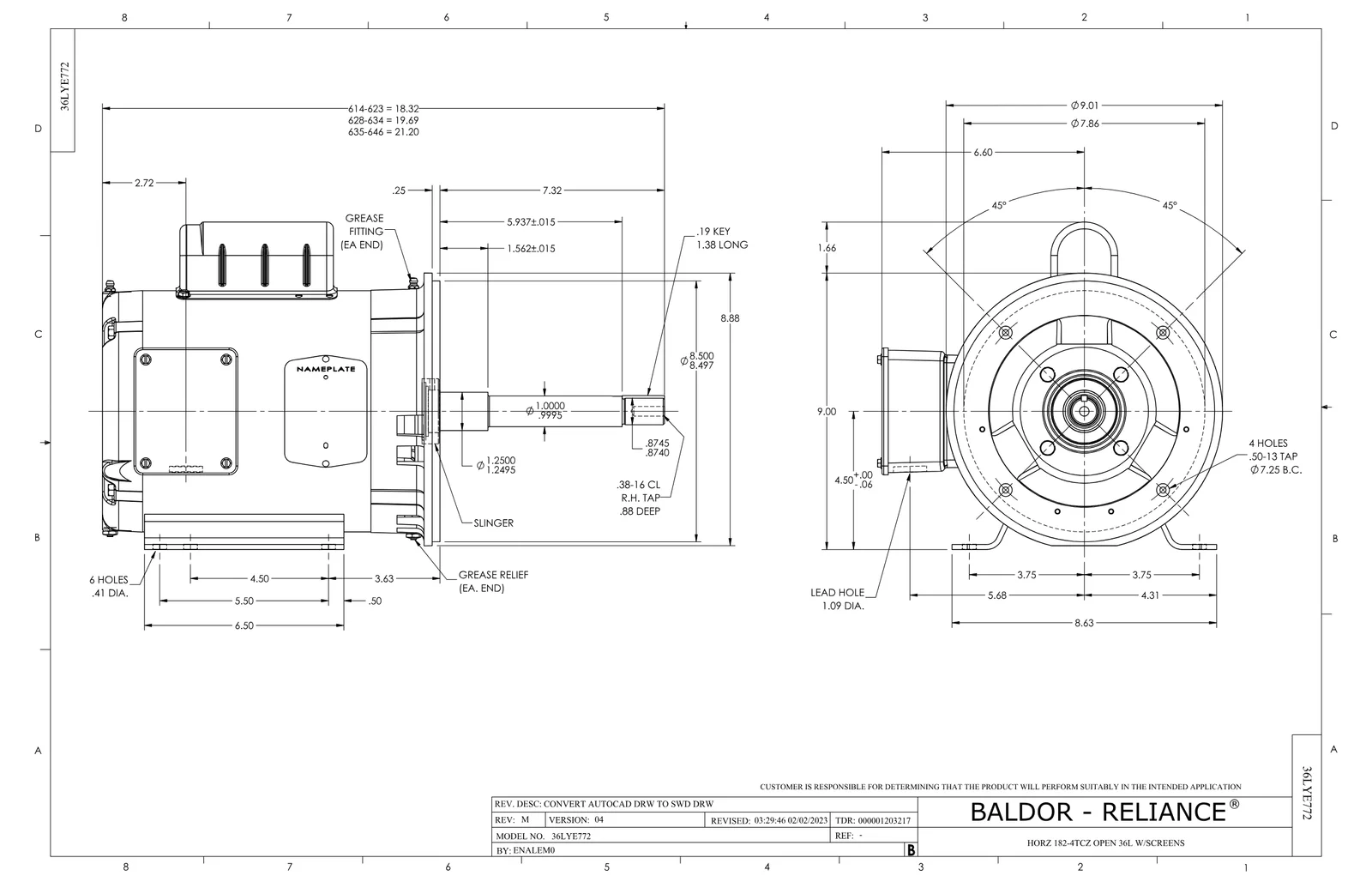

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor WCL1406T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 1 adet | 103 motor |
| EC1850A06SP | ELEC CAP 115V 2.0 X 4.3 X | 1 adet | 24 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
