Baldor VZDNM3546T
Baldor-Reliance VZDNM3546T; 1 HP, 1745 rpm, 3 faz 230/460 V 60 Hz, 145TC gövde, TENV (tamamen kapalı, fansız) muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Muhafaza tipiTENV
Gövde (frame)145TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VZDNM3546T; 1 HP, 1745 rpm, 3 faz 230/460 V 60 Hz, 145TC gövde, TENV (tamamen kapalı, fansız) muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Baldor VZDNM3546T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTENV
Gövde (frame)145TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · UR · NEMA PREMIUM · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.400 A @ 460.0 V · 2.800 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)85.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.4 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3528M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk14.90 IN
Güç faktörü79
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS UYUMSUZ
Servis faktörü1.00
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1745 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568677230
Etiket Bilgileri
Katalog noVZDNM3546T
Spesifikasyon no35E6717K590Z1
Gövde boyutu145TC
Güç (HP)1 TE
Gerilim (V)230/460 ENCL TENV
Mıknatıslanma akımı (A)1.46/.73
Tam yük akımı (A)2.8/1.4
Devir (rpm)1745
Maksimum devir (rpm)2700
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıH
Servis faktörü1.00
SL HZ1.83
NEMA nominal verim (%)85.5
Atalet (WK²)0.174
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
CC no010A
Etiket noNP3943L
Performans
Genel karakteristikler· 460 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)19.5 Ω
Anma yükte sıcaklık artışı (°C)59° C
Servis faktörü yükünde sıcaklık artışı (°C)72° C
Yolverme yöntemiDOL
Devrilme torku13.5 lb-ft
Kalkış minimum torku (pull-up)6.6 lb-ft
Kilitli rotor torku9.2 lb-ft
Kalkış akımı (A)12.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 8 | 39 | 59 | 71 | 79 | 84 | 87 | 82 |
| Verim % | 0 | 78.5 | 85.3 | 86.7 | 86.6 | 85.2 | 83.5 | 85.8 |
| Devir rpm | 1799 | 1787 | 1774 | 1762 | 1747 | 1733 | 1716 | 1739 |
| Hat akımı A | 0.74 | 0.79 | 0.93 | 1.13 | 1.37 | 1.63 | 1.93 | 1.53 |
| Güç W | 50 | 244 | 439 | 645 | 869 | 1095 | 1338 | 1005 |
| Tork lb-ft | 0 | 0.76 | 1.49 | 2.24 | 3.03 | 3.79 | 4.59 | 3.49 |

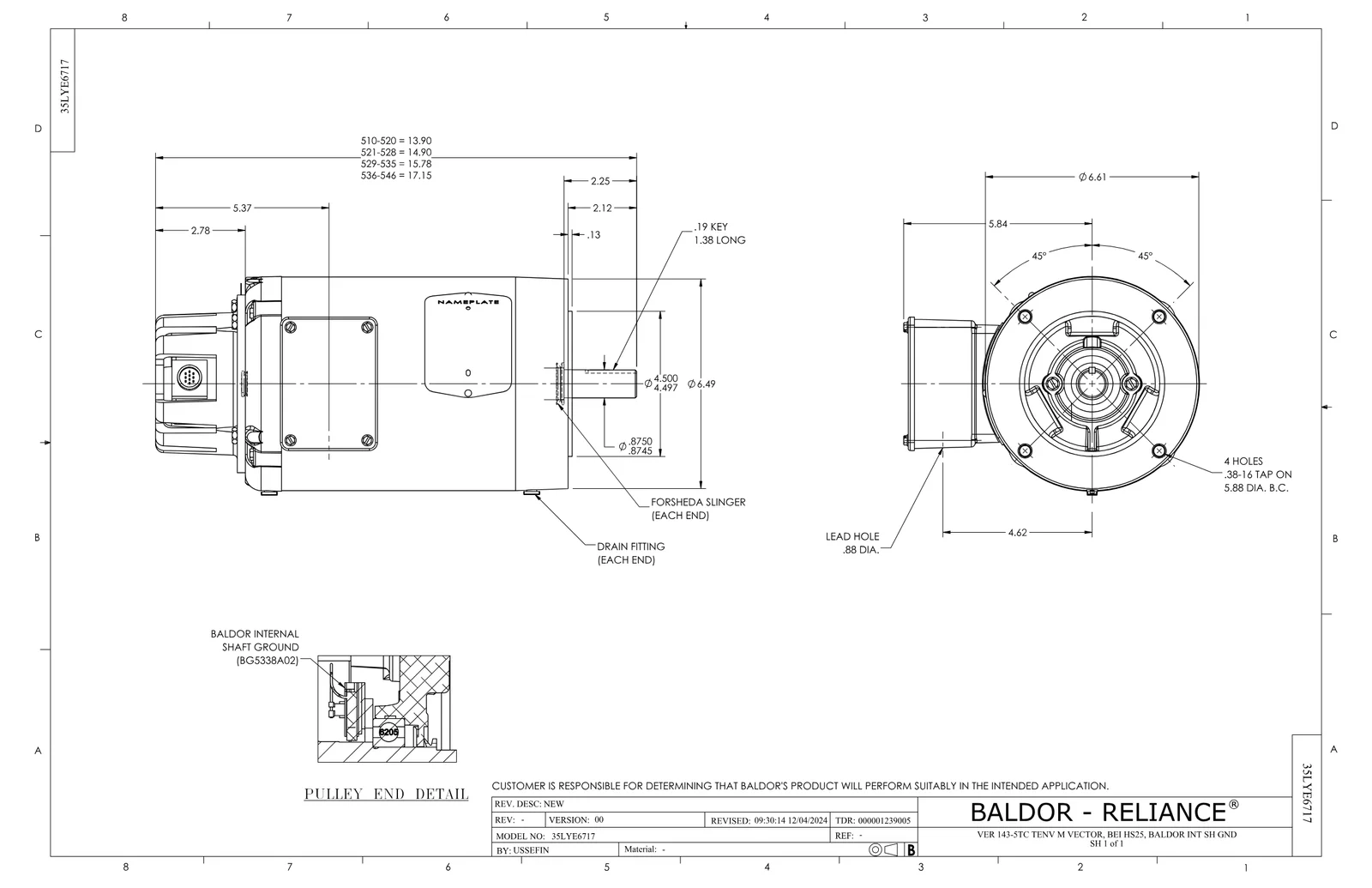

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 5
Yedek Parçalar 6
Baldor VZDNM3546T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| HW4600B39SP | V-RING SLINGER 0.550 X 0.790 X .18 VITON | 1 adet | 142 motor |
| HW4600B32SP | V-RING SLINGER 1.000 X 1.540 X .24 VITON | 1 adet | 262 motor |
| OE5011A05SP | HS25 ENCODER ASSY - TENV | 1 adet | 47 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
