Baldor VXT3106T-5
Baldor-Reliance VXT3106T-5; 10 HP, 1180 rpm, 3 faz 575 V 60 Hz, 256TC gövde, TEFC (tamamen kapalı, fan soğutmalı) muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)256TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VXT3106T-5; 10 HP, 1180 rpm, 3 faz 575 V 60 Hz, 256TC gövde, TEFC (tamamen kapalı, fan soğutmalı) muhafazalı genel amaçlı üç fazlı AC elektrik motorudur.
Baldor VXT3106T-5
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)256TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış10.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans575.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıCCSA US · CSA EEV · NEMA_PREMIUM · UR
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı3
Akım @ gerilim11.400 A @ 575.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.4 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter hizmeti
IP koruma sınıfıYOK
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor tipi0960M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk23.92 IN
Güç faktörü71
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Devir (rpm)1180 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568982082
Etiket Bilgileri
Katalog noVXT3106T-5
Koruma sınıfı (IP)54
Spesifikasyon no09-0000-3209
Gövde koruma tipiTEFC
Gövde boyutu256TC
Güç (HP)10
Sıcaklık koduT3C
Gerilim (V)575
Güç faktörü71
Tam yük akımı (A)11.4
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1180
Frekans (Hz)60
Faz sayısı3
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiB
SL HZ1
NEMA nominal verim (%)91.7
Atalet (WK²)4.82
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6208
Mıknatıslanma akımı (A)5.8
İnvertör tipiPWM
Sabit güç60
TO90
İnvertör sıcaklık koduT3C
Sabit tork3
TO60
Değişken tork3
TO60
CC no010A
Etiket noNP4224L
Performans
Genel karakteristikler· 575 V, 60 Hz, 10 hp
Faz-faz direnci, 25 °C'de (Ω)1.15 Ω
Anma yükte sıcaklık artışı (°C)46° C
Servis faktörü yükünde sıcaklık artışı (°C)54° C
Yolverme yöntemiDOL
Devrilme torku115 lb-ft
Kalkış minimum torku (pull-up)54.81 lb-ft
Kilitli rotor torku49.6 lb-ft
Kalkış akımı (A)47.7 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 36 | 57 | 69 | 76 | 79 | 81 | 78 |
| Verim % | 0 | 85.2 | 90.4 | 91.7 | 91.9 | 91.6 | 90.9 | 91.7 |
| Devir rpm | 1200 | 1195 | 1191 | 1186 | 1182 | 1176 | 1170 | 1178 |
| Hat akımı A | 5.66 | 6.12 | 7.24 | 8.84 | 10.7 | 12.9 | 15.3 | 12 |
| Güç W | 284 | 2196 | 4130 | 6111 | 8121 | 10185 | 12309 | 9359 |
| Tork lb-ft | 0 | 11 | 22.1 | 33.2 | 44.5 | 55.8 | 67.4 | 51.3 |

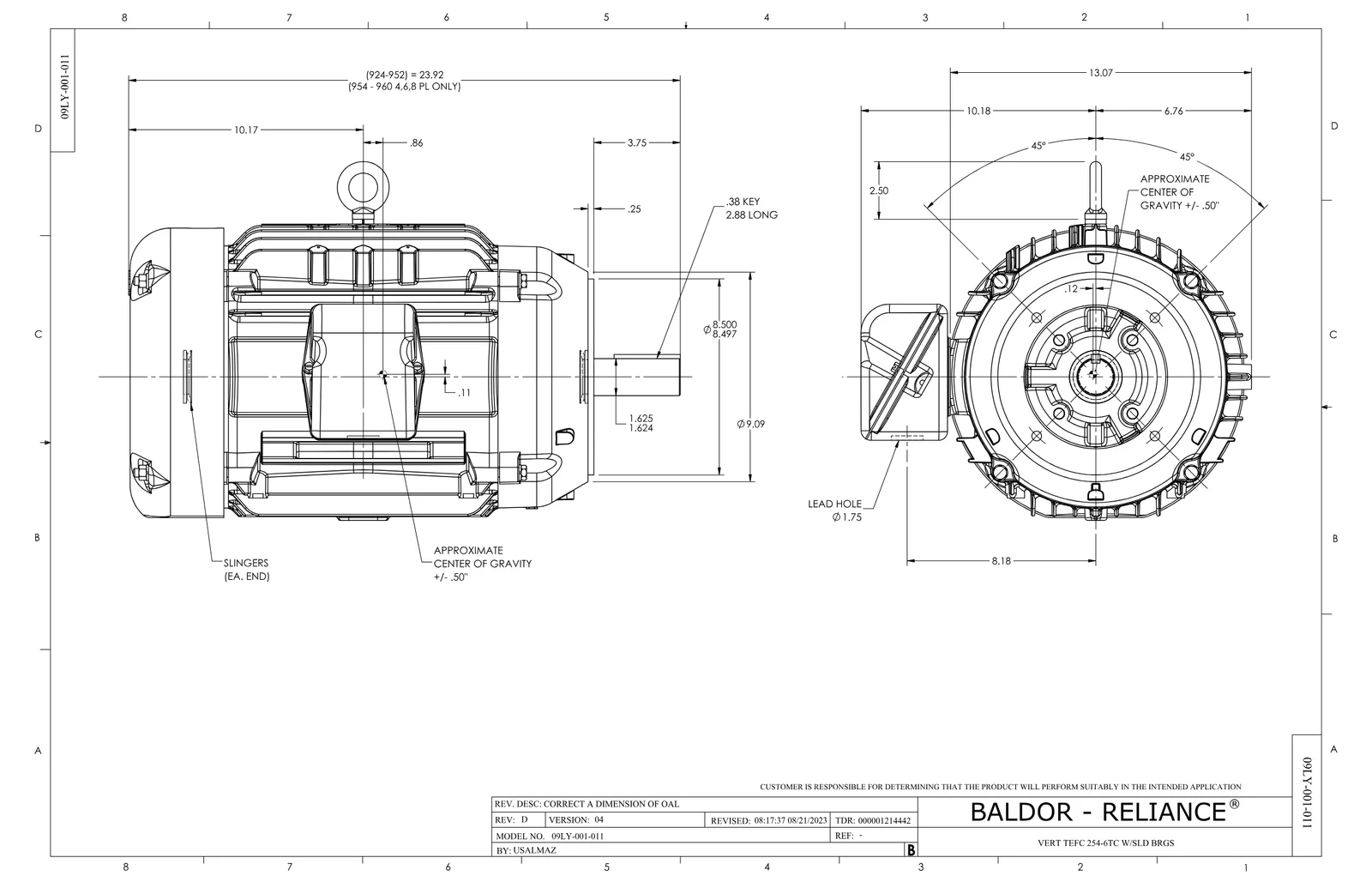

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 2· bu ürün serisinin ortak belgeleri
Yedek Parçalar 7
Baldor VXT3106T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| 09FH4000SP | 309 FH - BLACK PRIMER | 1 adet | 131 motor |
| 09FN3001D01SP | EXTERNAL FAN, PLASTIC (COMES W/SCREW FRO | 1 adet | 148 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| 09GS1013SP | GS FOR 09CB3501, 12CB1500 & 12CB1503 LID | 1 adet | 245 motor |
