Baldor VXL18242

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VXL18242

VXL18242

BaldorMFR # VXL18242SKU # YLSX84XK5475P0Q
Muhafaza tipiTEFC
Gövde (frame)184C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor VXL18242 (VXL18242), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor VXL18242 fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor VXL18242

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)184C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış2.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 208.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP D; CLII GP F,G
Tehlikeli alan bölümüDivision I
Kurum onaylarıUL · CSA
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim11.000 A @ 230.0 V · 11.600 A @ 208.0 V · 22.000 A @ 115.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)75.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)11.0 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduH
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıSerbest kablo uçları
Motor tipi3634L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk18.43 IN
Güç faktörü81
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Devir (rpm)1730 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıNormalde kapalı termostat
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568972854
Product TypeExplosion Proof (Hazardous Location) Motors

Etiket Bilgileri

Spesifikasyon no36-0000-0522
Katalog noVXL18242
Güç (HP)2
Sıcaklık koduT3C
Gerilim (V)115/208-230
Akım (A)22/11.6-11
Devir (rpm)1730
Frekans (Hz)60
Faz sayısı1
Yalıtım sınıfıF
Servis faktörü1.15
NEMA tasarım harfiL
Kod harfi (kilitli rotor kVA)H
Çalışma sınıfı40C AMB-CONT
Gövde boyutu184C
NEMA nominal verim (%)75
Güç faktörü81
Etiket noNP1426XPSL

Performans

Genel karakteristikler· 230 V, 60 Hz, 2 hp

Faz-faz direnci, 25 °C'de (Ω)0.244 Ω / 0.632 Ohms B Ph
Anma yükte sıcaklık artışı (°C)70° C
Servis faktörü yükünde sıcaklık artışı (°C)82° C
Yolverme yöntemiDOL
Devrilme torku14.5 lb-ft
Kalkış minimum torku (pull-up)13 lb-ft
Kilitli rotor torku16.6 lb-ft
Kalkış akımı (A)61 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %1540586976808178
Verim %063.172.374.3757268.373.2
Devir rpm17981783176917531733171116891720
Hat akımı A6.578.059.71113.916.212.7
Güç W224602104315081969253231612307
Tork lb-ft01.534.567.596.9

Dokümanlar ve CAD

Bu ürüne ait 4

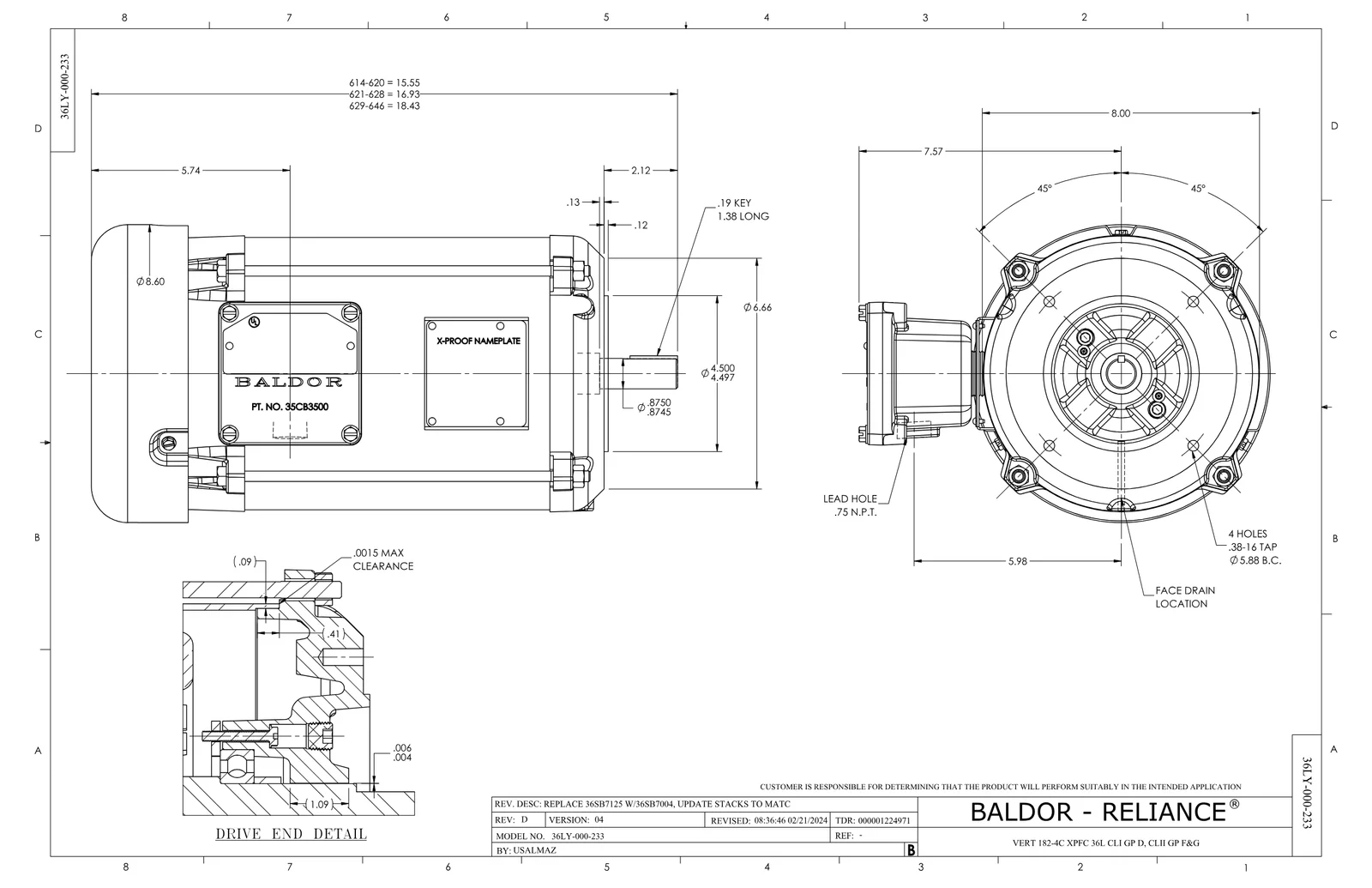

Boyut ÇizimiBoyut ÇizimiPDF·131 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·612 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

CAD Dosyaları 9

Yedek Parçalar 6

Baldor VXL18242 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
36FN3000A01SPEXFN, PLASTIC, 7.00 OD, .912 ID1 adet 167 motor
35CB3001A02SPEXPL PROOF CONDUIT BOX, 3/4"PIPE TAP LEA1 adet 100 motor
35CB3500A01SPCONDUIT BOX LID, MACH1 adet 203 motor
EC1400A03SPELEC CAP, 400-480 MFD, 125V, 1.81D X 3.1 adet 37 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
