Baldor VRBM3554T
Baldor-Reliance VRBM3554T; 1.5 HP, 1710 rpm, 3 faz 230/460 V 60 Hz, 145TC gövde, TEFC muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)145TC
Gövde malzemesiAlüminyum
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VRBM3554T; 1.5 HP, 1710 rpm, 3 faz 230/460 V 60 Hz, 145TC gövde, TEFC muhafazalı genel amaçlı üç fazlı asenkron elektrik motorudur.
Baldor VRBM3554T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)145TC
Gövde malzemesiAlüminyum
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Fren torku10.0 lb-ft
Akım @ gerilim2.150 A @ 460.0 V · 4.300 A @ 230.0 V · 4.600 A @ 208.0 V
Tasarım koduD
Çalışma rejimiSÜREKLİ
Verim (%100 yük)81.5 %
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.2 a
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduJ
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi7524M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk15.40 IN
Güç faktörü80
Ürün ailesiGenel amaçlı
Kasnak yüzey koduC-Face
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1710 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termal koruma - sargıYok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568397428
Etiket Bilgileri
Katalog noVRBM3554T
Spesifikasyon no75J035W130G1
Güç (HP)1.5
Gerilim (V)230/460
Akım (A)4.3/2.15
Devir (rpm)1710
Gövde boyutu145TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiD
Yalıtım sınıfıF
NEMA nominal verim (%)81.5
Güç faktörü80
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 460 V, 60 Hz, 1.5 hp
Faz-faz direnci, 25 °C'de (Ω)14.1 Ω
Anma yükte sıcaklık artışı (°C)56° C
Servis faktörü yükünde sıcaklık artışı (°C)69° C
Yolverme yöntemiDOL
Devrilme torku16.26 lb-ft
Kalkış minimum torku (pull-up)13.01 lb-ft
Kilitli rotor torku14.67 lb-ft
Kalkış akımı (A)14.51 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 9 | 39 | 60 | 72 | 80 | 84 | 86 | 82 |
| Verim % | 0 | 74.5 | 82.2 | 83.4 | 82.5 | 80.3 | 77.3 | 81.2 |
| Devir rpm | 1799 | 1780 | 1760 | 1737 | 1710 | 1678 | 1641 | 1691 |
| Hat akımı A | 1.15 | 1.22 | 1.44 | 1.75 | 2.14 | 2.6 | 3.16 | 2.42 |
| Güç W | 84.79 | 380 | 684 | 1005 | 1360 | 1741 | 2171 | 1589 |
| Tork lb-ft | 0 | 1.12 | 2.25 | 3.4 | 4.62 | 5.87 | 7.2 | 5.37 |

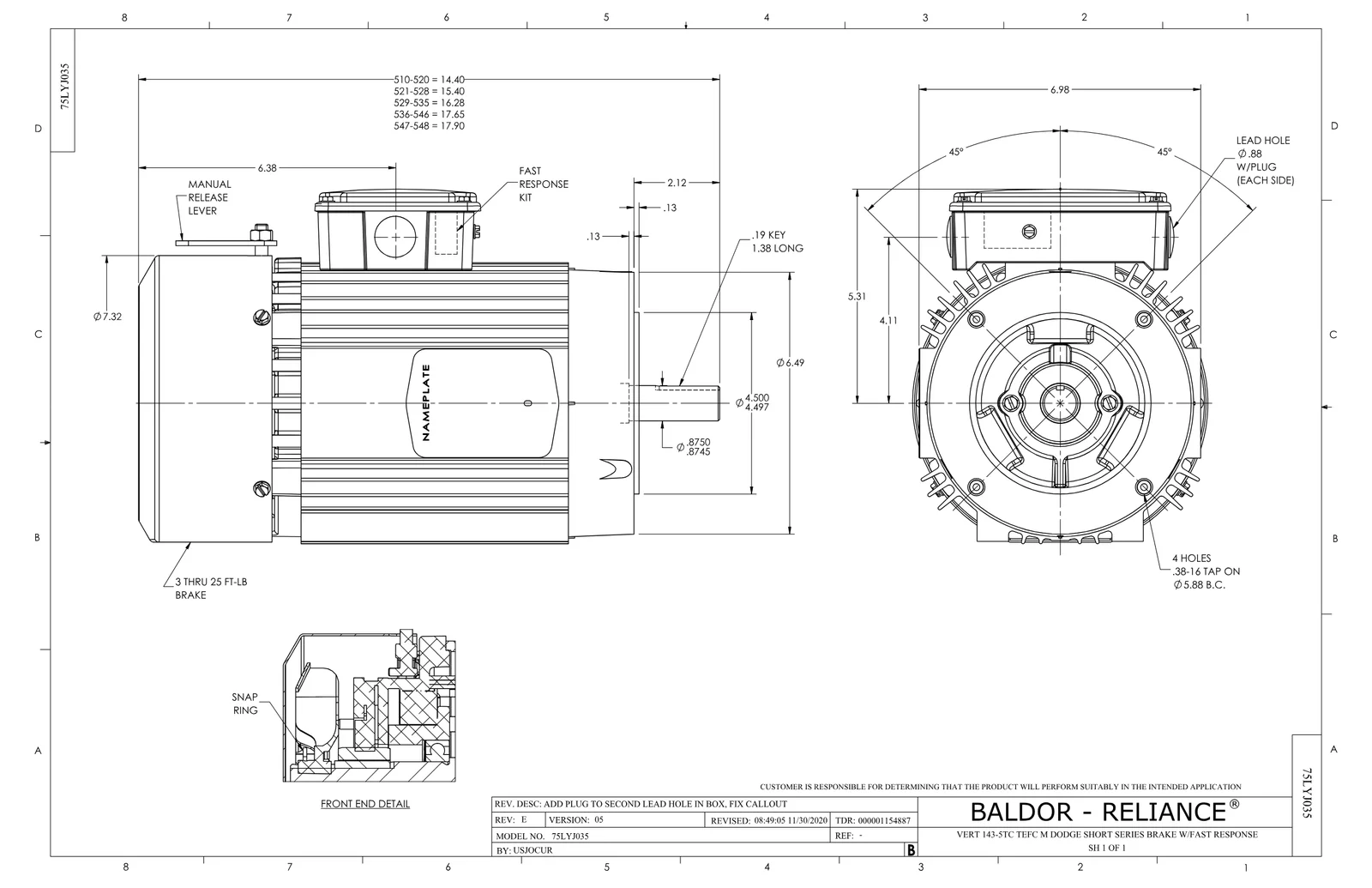

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 3
Baldor VRBM3554T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| 031389 | FAST RESPONSE KIT 230/460V | 1 adet | 4 motor |
