Baldor VM8537
Baldor-Reliance VM8537; 0.5 HP, 3450 rpm, 3 faz 230/460 V 60 Hz, 56C gövde, TEFC muhafazalı Dirty Duty serisi üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VM8537; 0.5 HP, 3450 rpm, 3 faz 230/460 V 60 Hz, 56C gövde, TEFC muhafazalı Dirty Duty serisi üç fazlı asenkron elektrik motorudur.
Baldor VM8537
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US · CSA · CURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.000 A @ 460.0 V · 2.000 A @ 230.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)68.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.0 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3410M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk11.35 IN
Güç faktörü63
Ürün ailesiKirli Ortam Hizmeti (DC İçin Değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568468104
Etiket Bilgileri
Katalog noVM8537
Spesifikasyon no34K038-0232G2
Güç (HP).5
Gerilim (V)230/460
Akım (A)2/1
Devir (rpm)3450
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.25
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)68
Güç faktörü63
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1261
Performans
Genel karakteristikler· 460 V, 60 Hz, 0.5 hp
Faz-faz direnci, 25 °C'de (Ω)35.1 Ω
Anma yükte sıcaklık artışı (°C)58° C
Servis faktörü yükünde sıcaklık artışı (°C)69° C
Yolverme yöntemiDOL
Devrilme torku3.4 lb-ft
Kalkış minimum torku (pull-up)2.7 lb-ft
Kilitli rotor torku3 lb-ft
Kalkış akımı (A)6 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 19 | 33 | 44 | 56 | 64 | 70 | 77 | 70 |
| Verim % | 0 | 41.4 | 56.3 | 64 | 67.2 | 68.4 | 68.5 | 68.4 |
| Devir rpm | 3595 | 3563 | 3535 | 3501 | 3466 | 3432 | 3381 | 3432 |
| Hat akımı A | 0.9 | 0.91 | 0.97 | 1.01 | 1.1 | 1.2 | 1.33 | 1.2 |
| Güç W | 136 | 229 | 334 | 437 | 549 | 668 | 789 | 668 |
| Tork lb-ft | 0 | 0.1875 | 0.375 | 0.5625 | 0.75 | 0.9375 | 1.125 | 0.938 |

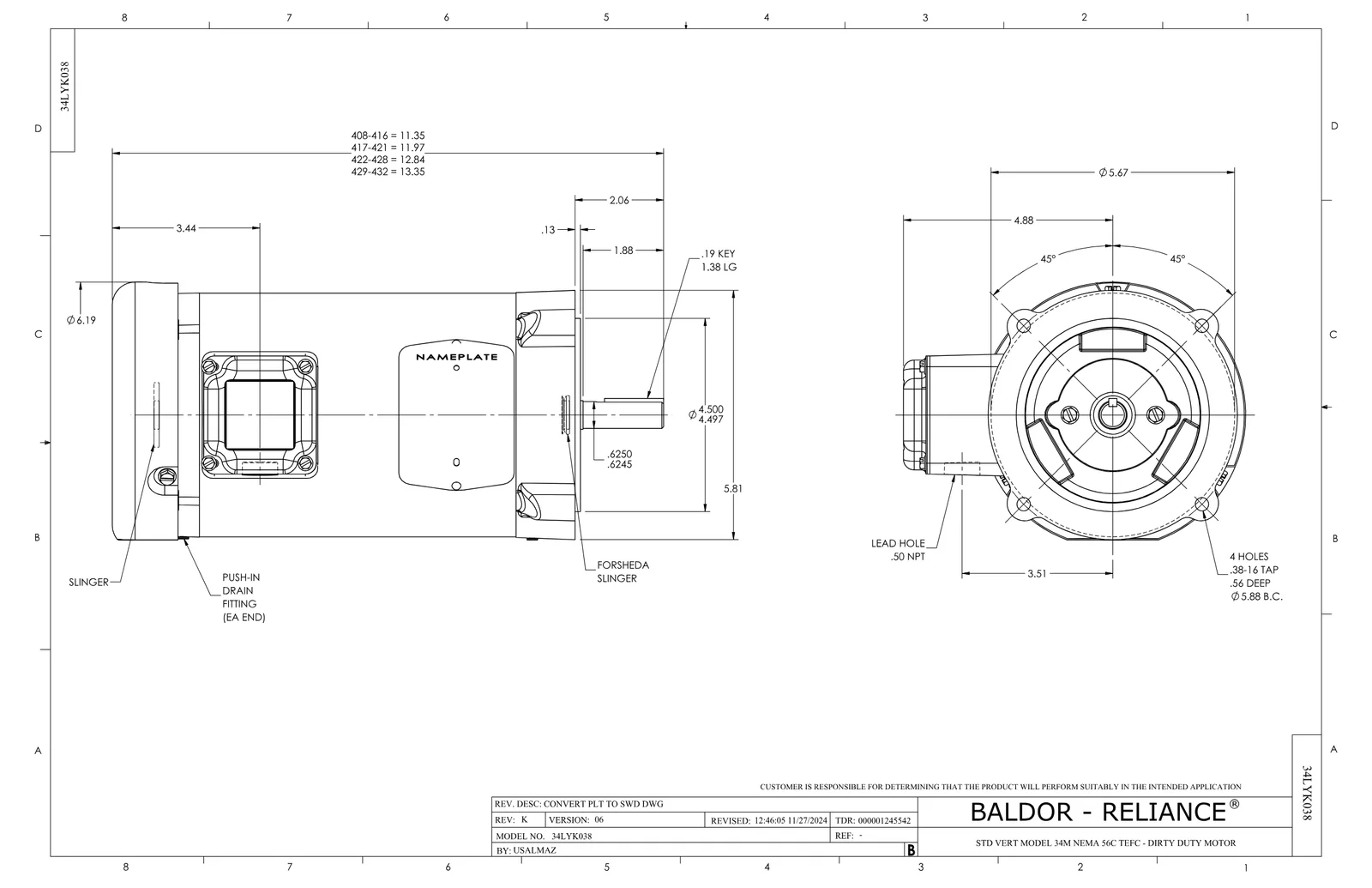

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 6
Baldor VM8537 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 34FN3002A01SP | EXTERNAL FAN, PLASTIC, .637/.639 HUB W/ | 1 adet | 410 motor |
| HA1005A05SP | SLINGER, OD 1.50, ID .659, 203 BRG | 1 adet | 112 motor |
| HW4600B39SP | V-RING SLINGER 0.550 X 0.790 X .18 VITON | 1 adet | 142 motor |
| 34FH4002A01SP | IEC FH NO GREASER PRIMED | 1 adet | 210 motor |
| LC0005E01 | CONN.DIA./WARNING LABEL (LC0005/LB1119N) | 1 adet | 251 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
