Baldor VLECP3769T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VLECP3769T

Vertical P-Base Motor - 7-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 213LP Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3510 rpm Base, P-Base Mount, Continuous Duty

BaldorMFR # VLECP3769TSKU # YLS2QGG99T30F6Q
Muhafaza tipiTEFC
Gövde (frame)213LP
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Vertical P-Base Motor - 7-1/2 hp, 3600 rpm, 3 ph, 230/460 V, 213LP Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 3510 rpm Base, P-Base Mount, Continuous Duty

Baldor VLECP3769T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)213LP
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış7.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıNEMA_PREMIUM · UR · CSA EEV · CCSA US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı6
Akım @ gerilim17.200 A @ 230.0 V · 8.600 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonu841
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)8.6 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)5400 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi0732M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk22.51 IN
Güç faktörü88
Ürün ailesiSuper-E kimyasal proses
Kasnak tarafı rulman tipiEksenel yük
Kasnak yüzey koduP-Taban
Kasnak mili göstergesiP-Taban kanal ve kama
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3510 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568811085
Motor CategoryVertical P-Base Motor
Motor Supply Voltage230/460 V
Base RPM3510 rpm
Weight169 lbs
Mounting TypeP-Base
Product TypePump Motors

Etiket Bilgileri

Katalog noVLECP3769T
Spesifikasyon no07H347Y010G1
Güç (HP)7.5 TE
Gerilim (V)230/460
Akım (A)17.2/8.6
Devir (rpm)3510
Gövde boyutu213LP
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiB
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)QJ211
Rulman (karşı taraf)6307
NEMA nominal verim (%)91
Güç faktörü88
Garanti edilen minimum verim (%)89.5
CC no010A
Sıcaklık koduT3C
Sıcaklık kodu160
Etiket noNP3258

Performans

Genel karakteristikler· 460 V, 60 Hz, 7.5 hp

Faz-faz direnci, 25 °C'de (Ω)1.14 Ω
Anma yükte sıcaklık artışı (°C)41° C
Servis faktörü yükünde sıcaklık artışı (°C)50° C
Yolverme yöntemiDOL
Devrilme torku45.1 lb-ft
Kalkış minimum torku (pull-up)15 lb-ft
Kilitli rotor torku21.3 lb-ft
Kalkış akımı (A)61.4 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %957788589899089
Verim %086.891.292.291.890.989.891.3
Devir rpm36003579355835363510348434543494
Hat akımı A2.753.424.866.638.5210.7139.84
Güç W1871547301544996028762292886991
Tork lb-ft02.645.448.2611.1141712.8

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·699 KB·English
Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

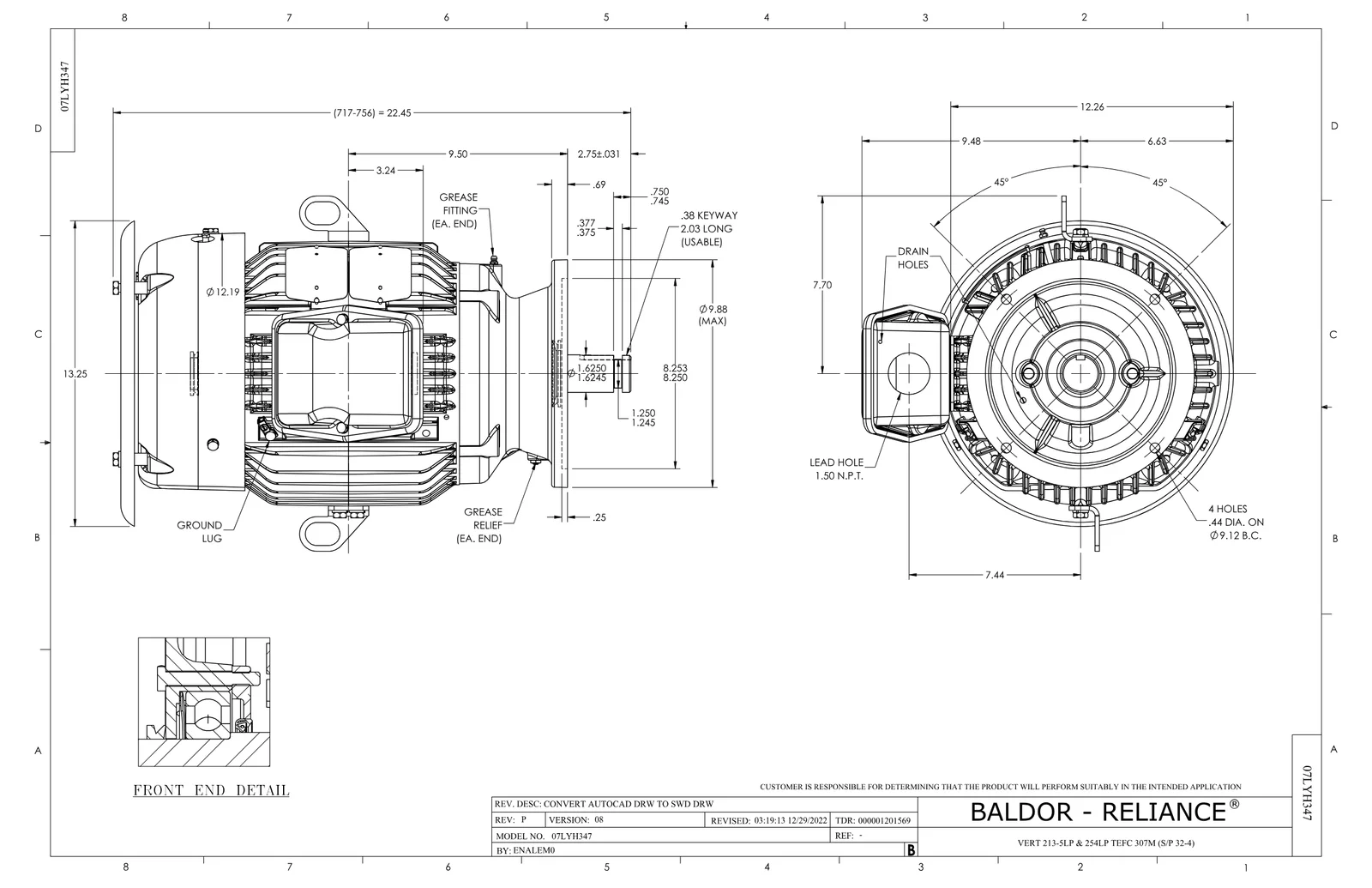

Boyut ÇizimiBoyut ÇizimiPDF·210 KB·English

Yedek Parçalar 3

Baldor VLECP3769T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
36FN3000C02SPEXFN, PLASTIC, 5.25 OD, 1.175 ID1 adet 116 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
