Baldor VL3510T
Baldor-Reliance VL3510T; 1 HP, 1750 rpm, 1 faz 115/230 V 60 Hz, 143TC gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VL3510T; 1 HP, 1750 rpm, 1 faz 115/230 V 60 Hz, 143TC gövde, TEFC muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor VL3510T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)143TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim12.500 A @ 115.0 V · 6.300 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)74.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)6.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduL
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti6 @ 18 AWG
Motor tipi3528L
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.29 IN
Güç faktörü69
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı0.875 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1750 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568109120
Etiket Bilgileri
Katalog noVL3510T
Spesifikasyon no35CC003G376
Güç (HP)1
Gerilim (V)115/230
Akım (A)12.5/6.3
Devir (rpm)1750
Gövde boyutu143TC
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiL
Yalıtım sınıfıF
NEMA nominal verim (%)74
Güç faktörü69
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
Gövde koruma tipiTEFC
Etiket noNP1256L
Performans
Genel karakteristikler· 115 V, 60 Hz, 1 hp
Faz-faz direnci, 25 °C'de (Ω)0.525 Ω / 1.17 Ohms B Ph
Anma yükte sıcaklık artışı (°C)62° C
Servis faktörü yükünde sıcaklık artışı (°C)70° C
Yolverme yöntemiDOL
Devrilme torku9.7 lb-ft
Kalkış minimum torku (pull-up)7.8 lb-ft
Kilitli rotor torku13.9 lb-ft
Kalkış akımı (A)85.3 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 15 | 33 | 48 | 60 | 69 | 76 | 80 | 80 |
| Verim % | 0 | 53.5 | 67.3 | 72.9 | 74.9 | 74.6 | 72.8 | 67.2 |
| Devir rpm | 1798 | 1786 | 1775 | 1763 | 1750 | 1735 | 1714 | 1704 |
| Hat akımı A | 9.53 | 9.3 | 9.98 | 11.06 | 12.51 | 14.28 | 16.82 | 13.9 |
| Güç W | 162 | 351 | 554 | 769 | 998 | 1251 | 1542 | 1272 |
| Tork lb-ft | 0 | 0.74 | 1.48 | 2.24 | 3.01 | 3.79 | 4.61 | 3.53 |

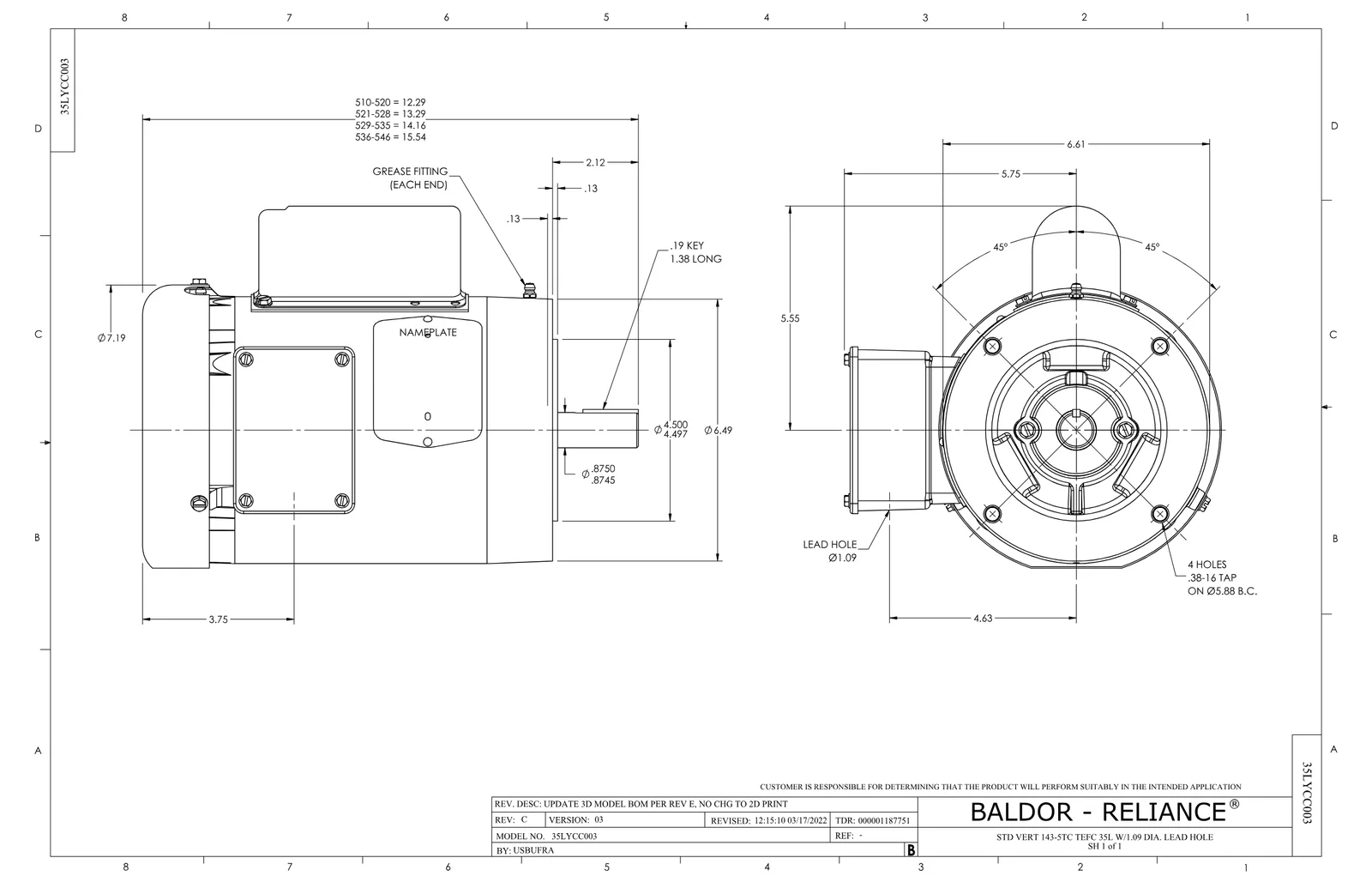

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 5
Baldor VL3510T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36GS1000SP | GASKET-CONDUIT BOX, .06 THICK #SV-330 LE | 1 adet | 831 motor |
| 35CB4802A02SP | CAPACITOR COVER, STAMPED X | 1 adet | 103 motor |
| 35FH4005A84SP | IEC FH W/GRSR, NO DIMPLES PRIMED | 1 adet | 167 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
