Baldor VL3501 için nasıl fiyat teklifi alabilirim?

Baldor VL3501 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSFYGIV3NX6UZT ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Baldor VL3501 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Baldor VL3501 orijinal ve yeni mi?

Evet. Baldor markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Baldor VL3501 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VL3501

General Purpose Motor - 1/3 hp, 1800 rpm, 1 ph, 115/230 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, C-Face / Footless Mount, Continuous Duty

BaldorMFR # VL3501SKU # YLSFYGIV3NX6UZT

Muhafaza tipiTEFC

Gövde (frame)56C

Gövde malzemesiÇelik

Frekans (Hz)60.00 Hz

Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma

Frekansta çıkış.330 HP @ 60 HZ

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 1/3 hp, 1800 rpm, 1 ph, 115/230 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1725 rpm Base, C-Face / Footless Mount, Continuous Duty

Özellikler ve Avantajlar

Pressure cast aluminum end plates with ribbed design for rigidity
Ball bearings with a locked drive end bearing, heavy-gauge steel frame, and gasketed conduit box and capacitor cover
Applications: Pumps, fans, conveyors, machine tools, gear reducers and other applications requiring a NEMA C-face motor

Baldor VL3501

Orijinal ve sertifikalı Baldor ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC

Gövde (frame)56C

Gövde malzemesiÇelik

Frekans (Hz)60.00 Hz

Motor harf tipiKondansatör Yolverme, Endüksiyon Çalışma

Frekansta çıkış.330 HP @ 60 HZ

Faz1

Frekansta senkron devir (rpm)1800 RPM @ 60 HZ

Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ

Tehlikeli alan sınıfı ve grubuYok

Tehlikeli alan bölümüUygulanamaz

Kurum onaylarıC UR US

Ortam sıcaklığı (°C)40 °C

Yardımcı klemens kutusuYARDIMCI KUTU YOK

Yardımcı kutu uç bağlantısıYok

Ayak göstergesiMontaj yok

Rulman gres tipiPolyrex EM (-20F +300F)

Fan (üfleyici)Yok

Akım @ gerilim3.000 A @ 230.0 V · 3.600 A @ 208.0 V · 6.000 A @ 115.0 V

Tasarım koduN

Damlama kapağıDamlama kapağı yok

Çalışma rejimiSÜREKLİ

Verim (%100 yük)60.0 %

Elektriksel yalıtımlı rulmanElektriksel olarak izole değil

Geri besleme cihazıGERİ BESLEME YOK

Yüksek gerilim tam yük akımı (A)3.0 a

Ön yüz koduStandart

Ön mil göstergesiYok

Isıtıcı göstergesiIsıtıcı yok

İzolasyon sınıfıB

İnvertör koduİnvertör uyumlu değil

KVA koduL

Kaldırma kulaklarıKaldırma kulağı yok

Sabit rulman göstergesiKilitli rulman

Motor kablo çıkışıKo kutusu

Motor uç bağlantısıSerbest kablo uçları

Motor kablo adedi/kesiti6 @ 18 AWG

Motor tipi3414L

Montaj düzeniF1

Kutup sayısı4

Toplam uzunluk11.35 IN

Güç faktörü60

Ürün ailesiGenel amaçlı

Kasnak tarafı rulman tipiBilyalı

Kasnak yüzey koduC-Face

Kasnak mili göstergesiStandart

Kemirgen koruma teliYok

RoHS durumuROHS COMPLIANT

Servis faktörü1.35

Mil çapı0.625 IN

Mil çıkıntısı konumuKasnak tarafı

Mil topraklama göstergesiMil topraklama yok

Mil dönüş yönüÇift yönlü

Mil sıçratma halkası göstergesiYağ savurucu yok

Devir (rpm)1725 rpm

Hız koduTek hızlı

Motor standartlarıNEMA

Yol verme yöntemiDirekt yolverme

Termik koruma - rulmanYok

Termal koruma - sargıYok

Titreşim sensörü göstergesiTitreşim sensörü yok

Sargı termik koruma 1Yok

Sargı termik koruma 2Yok

UPC781568109014

Motor Supply Voltage115/230 V

Base RPM1725 rpm

Mounting TypeC-Face / Footless

Warranty2 Year Warranty

Type Of BearingBall

IP Rating44

Weight22 lbs

ApplicationsPumps, fans, conveyors, machine tools, gear reducers and other applications requiring a NEMA C-face motor.

Additional DetailsPressure cast aluminum end plates with ribbed design for rigidity. Ball bearings with a locked drive end bearing, heavy-gauge steel frame, and gasketed conduit box and capacitor cover.

Harmonization Code8501.40.4040

Motor CategoryGeneral Purpose Motor

Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noVL3501

Spesifikasyon no34C63-5507

Güç (HP).33

Gerilim (V)115/230

Akım (A)6/3

Devir (rpm)1725

Gövde boyutu56C

Frekans (Hz)60

Faz sayısı1

Servis faktörü1.35

Kod harfi (kilitli rotor kVA)L

NEMA tasarım harfiN

Yalıtım sınıfıB

NEMA nominal verim (%)60

Güç faktörü60

Çalışma sınıfı40C AMB-CONT

Rulman (tahrik tarafı)6203

Rulman (karşı taraf)6203

Gövde koruma tipiTEFC

Etiket noNP1256L

Performans

Genel karakteristikler· 230 V, 60 Hz, 0.33 hp

Faz-faz direnci, 25 °C'de (Ω)6.32 Ω / 4.93 Ohms B Ph

Anma yükte sıcaklık artışı (°C)67° C

Servis faktörü yükünde sıcaklık artışı (°C)83° C

Yolverme yöntemiDOL

Devrilme torku2.95 lb-ft

Kalkış minimum torku (pull-up)2.55 lb-ft

Kilitli rotor torku3.6 lb-ft

Kalkış akımı (A)13 A

Faz-faz direnci, 25 °C'de (Ω)1.5 Ω / 4.81 Ohms B Ph

Anma yükte sıcaklık artışı (°C)68° C

Servis faktörü yükünde sıcaklık artışı (°C)81° C

Yolverme yöntemiDOL

Devrilme torku2.95 lb-ft

Kalkış minimum torku (pull-up)2.55 lb-ft

Kilitli rotor torku3.6 lb-ft

Kalkış akımı (A)26 A

Yük karakteristikleri

Yük	0%	25%	50%	75%	100%	125%	150%	S.F.
Güç faktörü %	22	31	41	52	60	67	73	71
Verim %	0	33	41	52	60	61.5	61.5	61.5
Devir rpm	1795	1780	1760	1745	1725	1705	1680	1690
Hat akımı A	2.6	2.6	2.7	2.8	3	3.3	3.7	3.4
Güç W	132	192	305	357	408	492	582	528
Tork lb-ft	0	0.25	0.5	0.75	1	1.25	1.5	1.35

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English

Teknik DatasheetTeknik DatasheetPDF·647 KB·English

Performans EğrisiPerformans EğrisiPDF·59 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

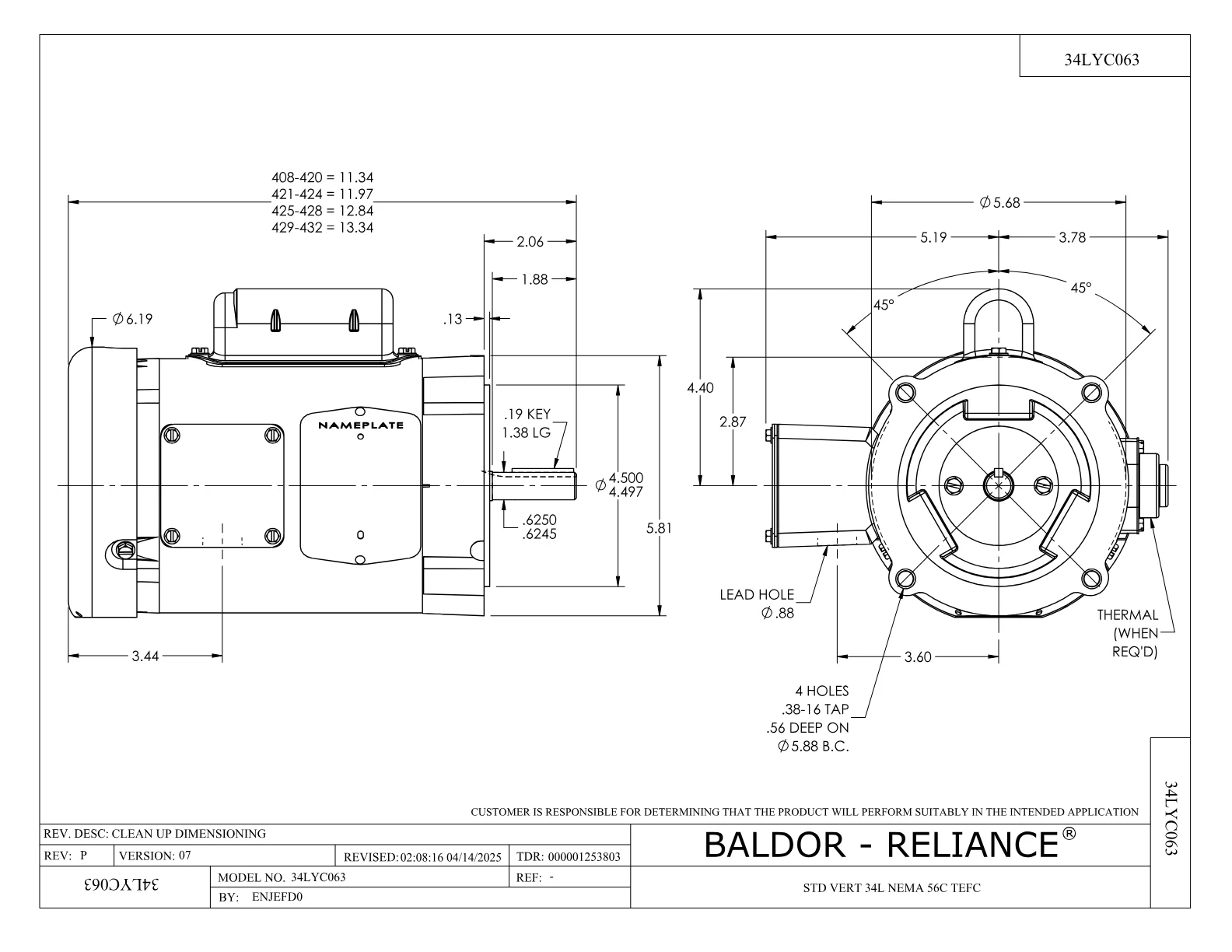

Boyut ÇizimiBoyut ÇizimiPDF·88 KB·English

CAD Dosyaları 8

3D Model

2D Çizim

Yedek Parçalar 7

Baldor VL3501 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça no	Açıklama	Miktar	Kullanıldığı motor
EC1189A02SP	61B2D120189NNBA ELEC CAP, 189-227MFD, 12	1 adet	37 motor
34EP3102A01SP	FR ENDPLATE, MACH	1 adet	179 motor
34CB4800SP	CAPACITOR COVER, STAMPED PRIMED	1 adet	79 motor
34FN3002A01SP	EXTERNAL FAN, PLASTIC, .637/.639 HUB W/	1 adet	410 motor
34FH4002A01SP	IEC FH NO GREASER PRIMED	1 adet	210 motor
34EP3300A24SP	PU ENDPLATE, MACH	1 adet	100 motor
MN416A01	TAG-INSTAL-MAINT no wire (2500 bx)11/25	1 adet	5.041 motor
