Baldor VL1406T
Baldor-Reliance VL1406T; 3 HP, 3450 rpm, 1 faz 115/230 V 60 Hz, 182TC gövde, ODTF muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Muhafaza tipiODTF
Gövde (frame)182TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor-Reliance VL1406T; 3 HP, 3450 rpm, 1 faz 115/230 V 60 Hz, 182TC gövde, ODTF muhafazalı genel amaçlı tek fazlı AC elektrik motorudur.
Baldor VL1406T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODTF
Gövde (frame)182TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış3.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US · CURUS
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim14.700 A @ 208.0 V · 27.200 A @ 115.0 V · 13.600 A @ 230.0 V
Tasarım koduL
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)75.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)13.6 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti4 @ 14 AWG, A PH
Motor tipi3532LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk15.18 IN
Güç faktörü92
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3450 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568110959
Etiket Bilgileri
Katalog noVL1406T
Spesifikasyon no35U226Z508
Güç (HP)3
Gerilim (V)115/230
Akım (A)27.2/13.6
Devir (rpm)3450
Gövde boyutu182TC
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiL
Yalıtım sınıfıB
NEMA nominal verim (%)75.5
Güç faktörü92
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6203
Gövde koruma tipiODTF
Etiket noNP1256L
Performans
Genel karakteristikler· 230 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)0.812 Ω / 1.04 Ohms B Ph
Anma yükte sıcaklık artışı (°C)40° C
Servis faktörü yükünde sıcaklık artışı (°C)51° C
Yolverme yöntemiDOL
Devrilme torku11 lb-ft
Kalkış minimum torku (pull-up)7.2 lb-ft
Kilitli rotor torku10 lb-ft
Kalkış akımı (A)85.8 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 30 | 67 | 83 | 89 | 92 | 93 | 93 | 93 |
| Verim % | 0 | 62.1 | 74.3 | 77.4 | 76.6 | 73.4 | 68.4 | 74.7 |
| Devir rpm | 3599 | 3564 | 3534 | 3500 | 3458 | 3405 | 3324 | 3426 |
| Hat akımı A | 4.42 | 5.47 | 7.62 | 10.3 | 13.6 | 17.7 | 23 | 16.1 |
| Güç W | 302 | 843 | 1456 | 2123 | 2882 | 3787 | 4884 | 3425 |
| Tork lb-ft | 0 | 1.04 | 2.16 | 3.31 | 4.5 | 5.75 | 7.08 | 5.25 |

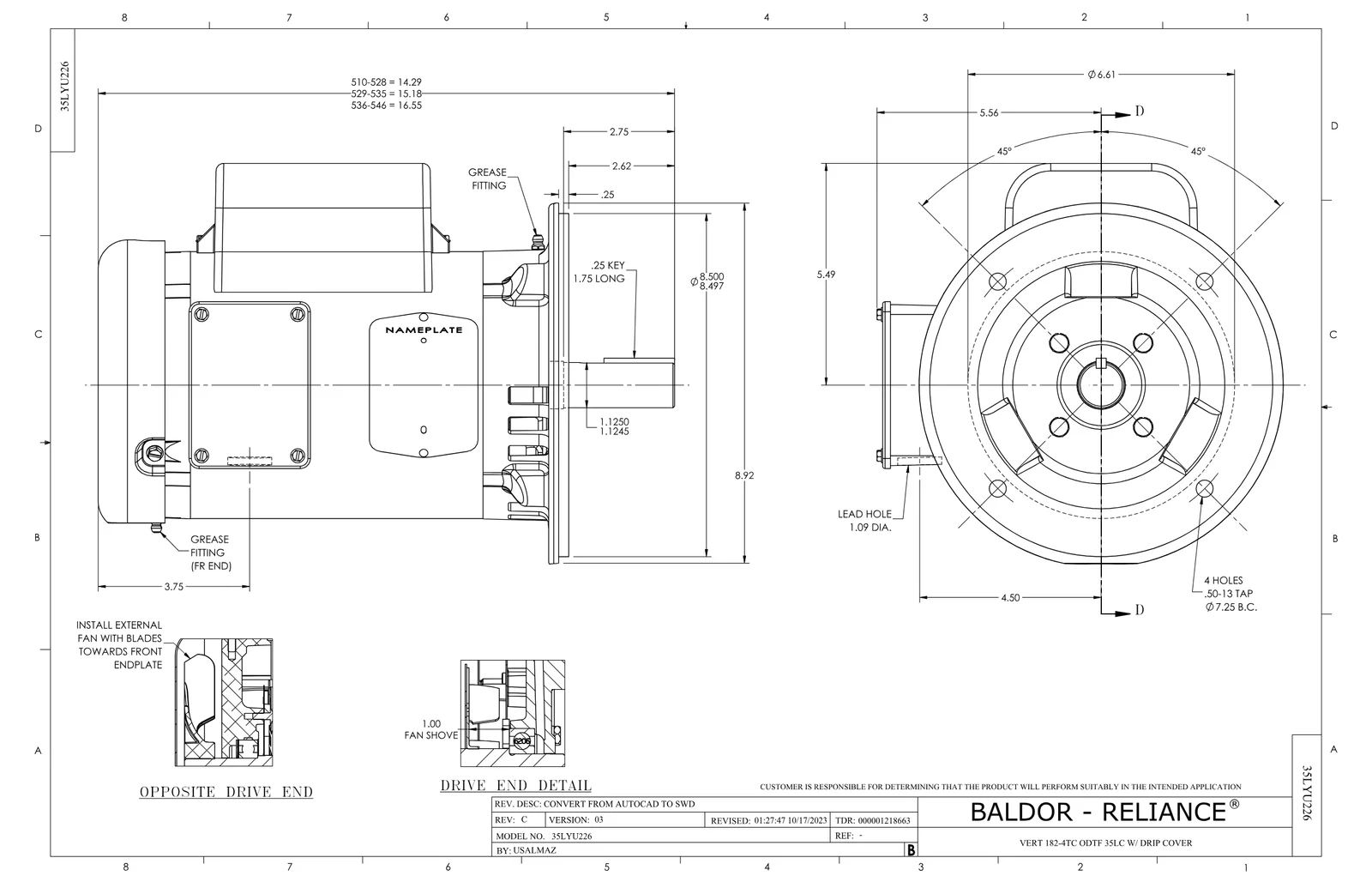

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor VL1406T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3040F18SP | 7YL OIL CAP 40MFD/370V | 1 adet | 30 motor |
| EC1815A06SP | ELEC CAP 115V 2.0 X 4.3 | 1 adet | 4 motor |
| 35FN3002A05SP | EXFN, PLASTIC, 6.376 OD, .638 ID | 1 adet | 436 motor |
Aksesuarlar 1
Baldor VL1406T motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 35-1409 | C FACE KIT | 1 motor |
