Baldor VHEM2513T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VHEM2513T

Vertical P-Base Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254HP Frame, OPEN Enclosure, 60 Hz, 1770 rpm Base, P-Base Mount, Continuous Duty

BaldorMFR # VHEM2513TSKU # YLSPR5TZXV99YM9
Muhafaza tipiODP
Gövde (frame)254HP
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Vertical P-Base Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254HP Frame, OPEN Enclosure, 60 Hz, 1770 rpm Base, P-Base Mount, Continuous Duty

Baldor VHEM2513T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiODP
Gövde (frame)254HP
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA_PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim36.400 A @ 230.0 V · 37.400 A @ 208.0 V · 18.200 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.2 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
IP koruma sınıfıYOK
KVA koduJ
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi0948M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk26.70 IN
Güç faktörü86
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduP-Taban
Kasnak mili göstergesiP-Taban kanal ve kama
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568799871
Motor CategoryVertical P-Base Motor
Motor Supply Voltage230/460 V
Base RPM1770 rpm
Weight345 lbs
Mounting TypeP-Base
Product TypePump Motors

Etiket Bilgileri

Spesifikasyon no09G506T276G1
Güç (HP)15
Gerilim (V)230/460
Akım (A)36.4/18.2
Devir (rpm)1770
Gövde boyutu254HP
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)93
Güç faktörü86
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6208
Gövde koruma tipiOPEN
Etiket noNP1259L

Performans

Genel karakteristikler· 460 V, 60 Hz, 15 hp

Faz-faz direnci, 25 °C'de (Ω)0.53966 Ω
Anma yükte sıcaklık artışı (°C)32° C
Servis faktörü yükünde sıcaklık artışı (°C)38° C
Yolverme yöntemiDOL
Devrilme torku169 lb-ft
Kalkış minimum torku (pull-up)66.5 lb-ft
Kilitli rotor torku83.3 lb-ft
Kalkış akımı (A)138 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %547687984868785
Verim %08992.793.493.292.791.992.9
Devir rpm1798.91794.11787.21780.11772.41764.91755.81768
Hat akımı A7.578.7711.214.318.22226.320.5
Güç W32732586109895312129150781824113898
Tork lb-ft011.422.333.144.955.767.251.4

Dokümanlar ve CAD

Bu ürüne ait 4

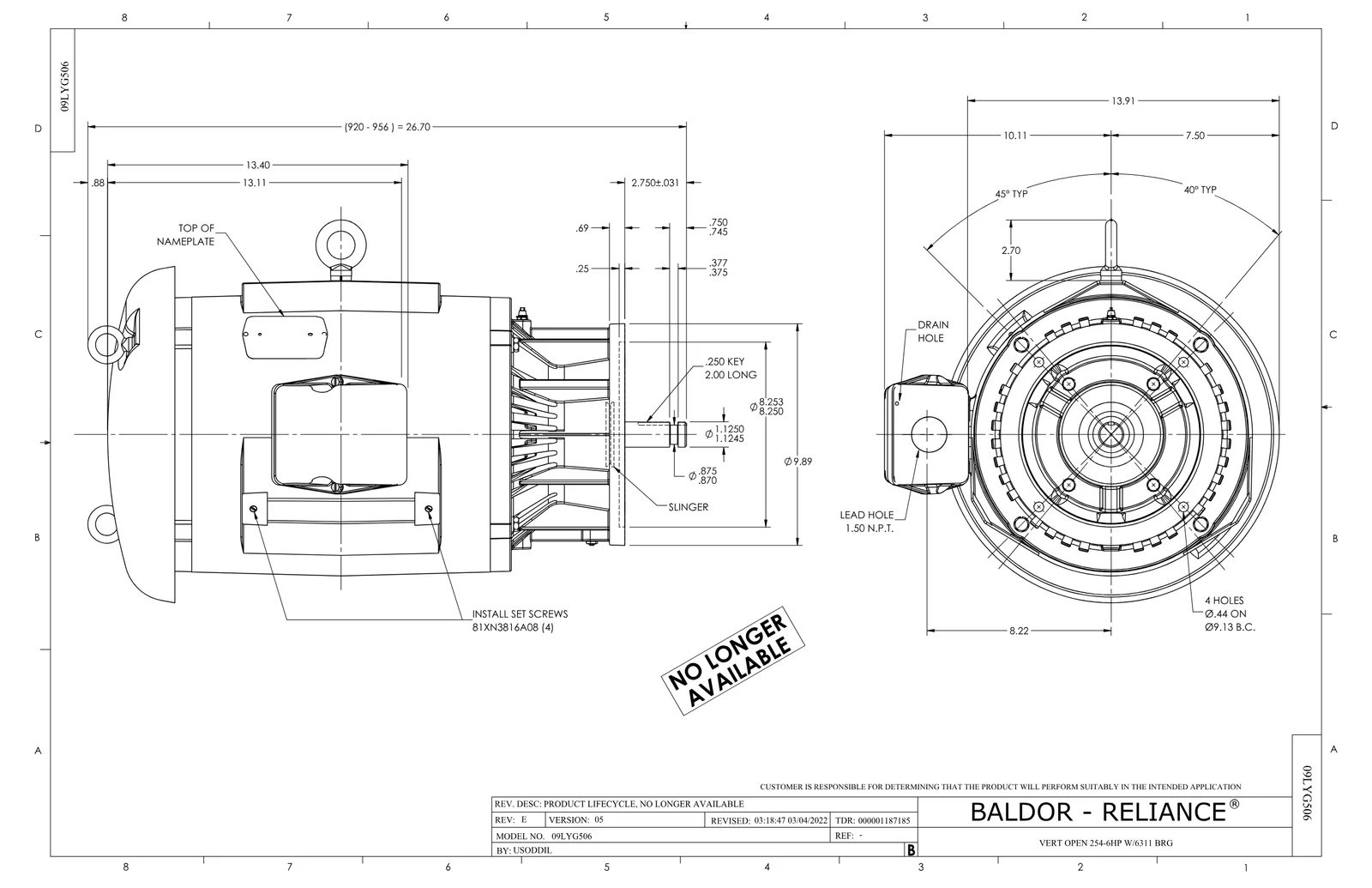

Boyut ÇizimiBoyut ÇizimiPDF·140 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·624 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 5

Baldor VHEM2513T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
HW1001A31LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I6 adet 1.025 motor
09CB3501SPCONDUIT BOX LID FOR 09CB3001 & 09CB30021 adet 392 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD2 adet 1.543 motor
LB1624WARNING LABEL1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
