Baldor VHECP2333T
Baldor-Reliance VHECP2333T; 15 HP, 1765 rpm, 3 faz 460/230 V, 60 Hz, 254HP gövde, TEFC muhafazalı Super-E kimyasal proses tipi üç fazlı asenkron elektrik motorudur.
Muhafaza tipiTEFC
Gövde (frame)254HP
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VHECP2333T; 15 HP, 1765 rpm, 3 faz 460/230 V, 60 Hz, 254HP gövde, TEFC muhafazalı Super-E kimyasal proses tipi üç fazlı asenkron elektrik motorudur.
Baldor VHECP2333T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)254HP
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA_PREMIUM · UR · CURUSEEV · CSA EEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim36.200 A @ 230.0 V · 38.000 A @ 208.0 V · 18.100 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)92.4 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Muhafaza modifikasyonuAğır hizmet özellikleri
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıDikey kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi0944M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk26.11 IN
Güç faktörü83
Ürün ailesiSuper-E kimyasal proses
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduP-Taban
Kasnak mili göstergesiP-Taban kanal ve kama
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1765 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568396735
Etiket Bilgileri
Katalog noVHECP2333T
Spesifikasyon no09G604Z910
Güç (HP)15
Gerilim (V)230/460
Akım (A)36.2/18.1
Devir (rpm)1765
Gövde boyutu254HP
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)92.4
Güç faktörü83
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6311
Rulman (karşı taraf)6208
Gövde koruma tipiTEFC
Etiket noNP1260
Performans
Genel karakteristikler· 460 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.59555 Ω
Anma yükte sıcaklık artışı (°C)54° C
Servis faktörü yükünde sıcaklık artışı (°C)67° C
Yolverme yöntemiDOL
Devrilme torku153 lb-ft
Kalkış minimum torku (pull-up)69.5 lb-ft
Kilitli rotor torku86.5 lb-ft
Kalkış akımı (A)127 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 6 | 45 | 69 | 79 | 83 | 85 | 87 | 84 |
| Verim % | 0 | 88.2 | 92.2 | 92.7 | 92.4 | 91.5 | 90.4 | 91.9 |
| Devir rpm | 1798.9 | 1791.3 | 1783.1 | 1774 | 1765.2 | 1754.6 | 1743.1 | 1759 |
| Hat akımı A | 7.56 | 8.62 | 11 | 14.5 | 18.1 | 22.6 | 26.9 | 20.8 |
| Güç W | 332 | 3119 | 6067 | 9064 | 12085 | 15257 | 18533 | 13988 |
| Tork lb-ft | 0 | 10.8 | 22.1 | 33.3 | 44.5 | 56 | 67.7 | 51.4 |

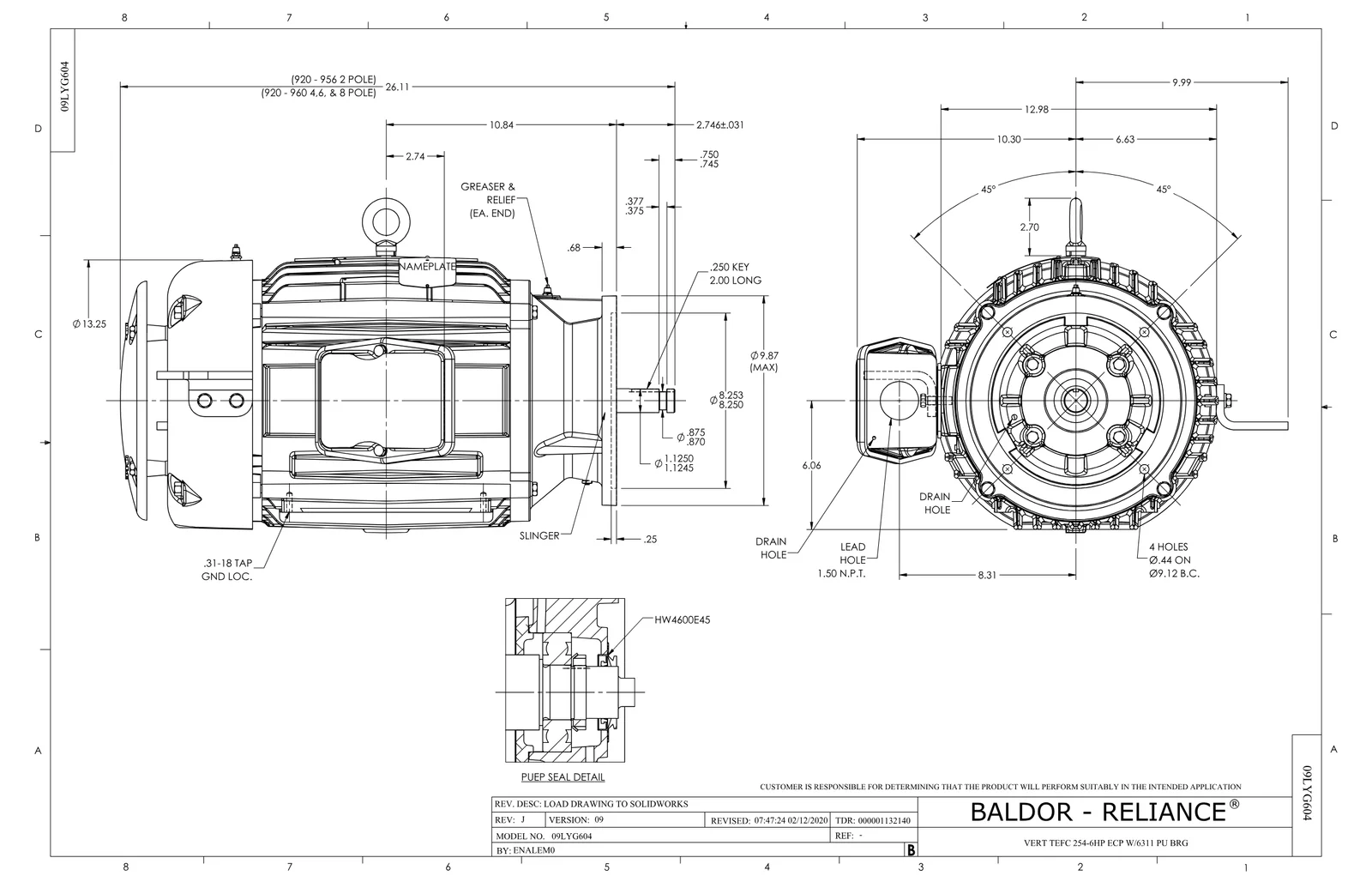

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
Yedek Parçalar 7
Baldor VHECP2333T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 09GS1010 | GASKET, DWG, LEADWIRE SEPERATOR | 1 adet | 343 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| HW1001A31 | LOCKWASHER 5/16, ZINC PLT.591 OD, .319 I | 2 adet | 1.025 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| 37FN3002B02 | EXFN, PLASTIC, 7.50 OD, 1.503 ID | 1 adet | 83 motor |
| LC0005E01 | SPL CONN.DIA./WARN.LABEL(LC0005/LB1119) | 1 adet | 251 motor |
