Baldor VFSWDM3554-E

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VFSWDM3554-E

General Purpose Washdown Duty Motor (Stainless Steel) - 1-1/2 hp, 1800 rpm, 3 ph, 230/460 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, Footless Mount

BaldorMFR # VFSWDM3554-ESKU # YLSTNNBRQ00216S
Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Washdown Duty Motor (Stainless Steel) - 1-1/2 hp, 1800 rpm, 3 ph, 230/460 V, 56C Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1760 rpm Base, Footless Mount

Baldor VFSWDM3554-E

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)56C
Gövde malzemesiPaslanmaz çelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış1.500 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA_PREMIUM · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.200 A @ 230.0 V · 2.100 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)86.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)2.1 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıH
İnvertör koduİnverter hizmeti
KVA koduM
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)2700 rpm
Motor boya/yüzey kaplamasıBoyasız
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 18 AWG
Motor tipi3526M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk13.96 IN
Güç faktörü76
Ürün ailesiWD tümü SS, kapsüllü
Kasnak tarafı rulman tipiSızdırmaz rulman
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568862636
Motor CategoryGeneral Purpose Motor (Stainless Steel)
Motor Supply Voltage230/460 V
Base RPM1760 rpm
Weight45 lbs
Mounting TypeFootless
Product TypeWashdown Duty Motors

Etiket Bilgileri

Katalog noVFSWDM3554-E
Ağırlık41
Spesifikasyon no35E4649Z819G1
Gövde koruma tipiTEFC
CC no010A
Koruma sınıfı (IP)69
Güç (HP)1.5
Mıknatıslanma akımı (A)2.5/1.25
Gerilim (V)230/460
NEMA nominal verim (%)86.5
Akım (A)4.2/2.1
Güç faktörü76
Çalışma sınıfı40C AMB-CONT
Devir (rpm)1770
Maks. devir (rpm)2700
Gövde boyutu56C
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)M
Yalıtım sınıfıH
Servis faktörü1.15
Servis faktörü akımı (A)4.7/2.35
Faz sayısı3
NEMA tasarım harfiB
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6205
YağlamaPOLYREX EM
Sabit güç60
TO90
Atalet (WK²)0.189
Sabit tork15
TO60
SL HZ1
Değişken tork3
TO60
Etiket noNP4427AAA01

Performans

Genel karakteristikler· 460 V, 60 Hz, 1.5 hp

Faz-faz direnci, 25 °C'de (Ω)11.5 Ω
Anma yükte sıcaklık artışı (°C)37° C
Servis faktörü yükünde sıcaklık artışı (°C)44° C
Yolverme yöntemiDOL
Devrilme torku18.92 lb-ft
Kalkış minimum torku (pull-up)9.99 lb-ft
Kilitli rotor torku12.27 lb-ft
Kalkış akımı (A)19.68 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %836556876818479
Verim %077.485.387.587.787.28687.4
Devir rpm17991793178617801772176517561768
Hat akımı A1.241.321.51.782.112.492.922.34
Güç W77.663756639681282161319591481
Tork lb-ft01.142.233.354.475.616.765.15

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·588 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

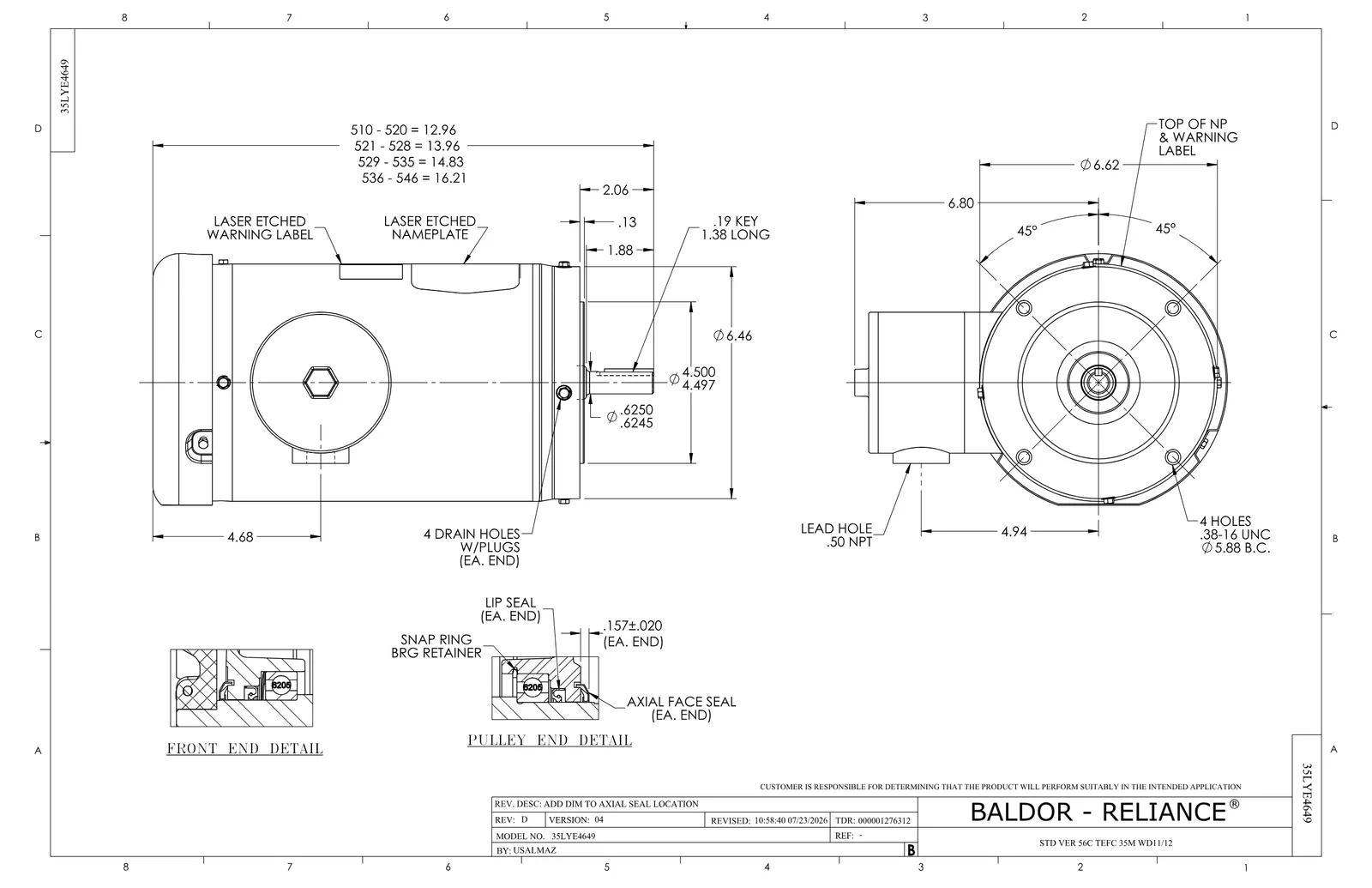

Boyut ÇizimiBoyut ÇizimiPDF·102 KB·English

Yedek Parçalar 2

Baldor VFSWDM3554-E motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
35FN3002A05SPEXFN, PLASTIC, 6.376 OD, .638 ID1 adet 436 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
