Baldor VEM3704T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VEM3704T

General Purpose Motor - 3 hp, 1200 rpm, 3 ph, 230/460 V, 213TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1160 rpm Base, C-Face / Footless Mount, Continuous Duty

BaldorMFR # VEM3704TSKU # YLSR47RUE2ZT1Q8
Muhafaza tipiTEFC
Gövde (frame)213TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 3 hp, 1200 rpm, 3 ph, 230/460 V, 213TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1160 rpm Base, C-Face / Footless Mount, Continuous Duty

Baldor VEM3704T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiTEFC
Gövde (frame)213TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim9.600 A @ 208.0 V · 9.200 A @ 230.0 V · 4.600 A @ 460.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)4.6 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduL
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi3738M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk19.75 IN
Güç faktörü68
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1160 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568818206
Motor Supply Voltage230/460 V
Base RPM1160 rpm
Mounting TypeC-Face / Footless
Weight132 lbs
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noVEM3704T
Spesifikasyon no37A003S519G2
Güç (HP)3
Gerilim (V)230/460
Akım (A)9.2/4.6
Devir (rpm)1160
Gövde boyutu213TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)L
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)89.5
Güç faktörü68
Çalışma sınıfı40C AMB-CONT
CC no010A
Gövde koruma tipiTEFC
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6206
Etiket noNP3441LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 3 hp

Faz-faz direnci, 25 °C'de (Ω)2.67 Ω
Anma yükte sıcaklık artışı (°C)38° C
Servis faktörü yükünde sıcaklık artışı (°C)45° C
Yolverme yöntemiDOL
Devrilme torku50.4 lb-ft
Kalkış minimum torku (pull-up)31.8 lb-ft
Kilitli rotor torku33.9 lb-ft
Kalkış akımı (A)34 A
Faz-faz direnci, 25 °C'de (Ω)0.668 Ω
Anma yükte sıcaklık artışı (°C)39° C
Servis faktörü yükünde sıcaklık artışı (°C)49° C
Yolverme yöntemiDOL
Devrilme torku41 lb-ft
Kalkış minimum torku (pull-up)25.7 lb-ft
Kilitli rotor torku27.3 lb-ft
Kalkış akımı (A)61 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %530506269737570
Verim %082.188.689.589.889.187.689.1
Devir rpm11991193118611781170116011491166
Hat akımı A2.562.743.193.824.535.446.415.14
Güç W109663127518902481316338412892
Tork lb-ft03.216.710.113.417.120.615.6

Dokümanlar ve CAD

Bu ürüne ait 4

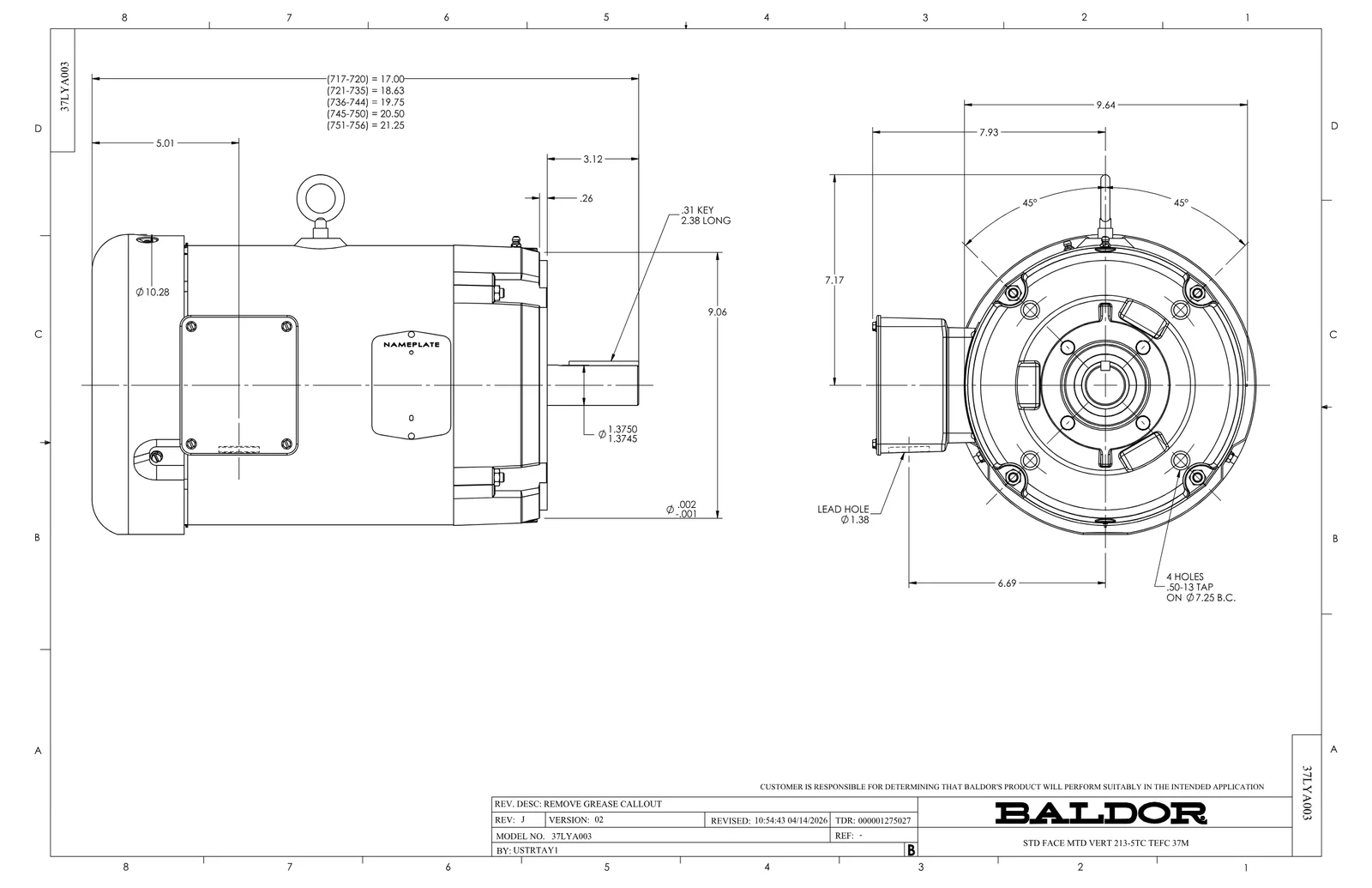

Boyut ÇizimiBoyut ÇizimiPDF·107 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·41 KB·English
Teknik DatasheetTeknik DatasheetPDF·674 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

CAD Dosyaları 9

Yedek Parçalar 7

Baldor VEM3704T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
37FN3002C01EXFN, PLASTIC, 6.00 OD, 1.155 ID1 adet 245 motor
37GS1000SPGASKET, CONDUIT BOX STD., .06 THICK LEXI1 adet 264 motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD2 adet 1.543 motor
07FH4007SPPRIMED1 adet 189 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,028 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
