Baldor VEM3661T-5
General Purpose Motor - 3 hp, 1800 rpm, 3 ph, 575 V, 182TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1755 rpm Base, C-Face / Footless Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)182TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Motor - 3 hp, 1800 rpm, 3 ph, 575 V, 182TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1755 rpm Base, C-Face / Footless Mount, Continuous Duty
Baldor VEM3661T-5
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)182TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış3.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans575.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM · NEMA PREMIUM (ESKİ LOGO)
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim3.300 A @ 575.0 V
Tasarım koduB
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)89.5 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
IP koruma sınıfıYOK
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti3 @ 16 AWG
Motor tipi0632M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk15.98 IN
Güç faktörü77
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.125 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1755 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568154144
Motor Supply Voltage575 V
Base RPM1755 rpm
Mounting TypeC-Face / Footless
Weight100 lbs
ApplicationsPumps, fans, conveyors, machine tools, gear reducers and other applications requiring a NEMA C-face motor.
Additional DetailsBall bearings with a locked drive end bearing and heavy-gauge steel or cast iron frame.
Harmonization Code8501.52.4000
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noVEM3661T-5
Spesifikasyon no06H016X319G1
Güç (HP)3
Gerilim (V)575
Akım (A)3.3
Devir (rpm)1755
Gövde boyutu182TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)J
NEMA tasarım harfiB
Yalıtım sınıfıF
NEMA nominal verim (%)89.5
Güç faktörü77
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6206
Rulman (karşı taraf)6205
Gövde koruma tipiTEFC
Etiket noNP3441L
Performans
Genel karakteristikler· 460 V, 60 Hz, 3 hp
Faz-faz direnci, 25 °C'de (Ω)6.2 Ω
Anma yükte sıcaklık artışı (°C)41° C
Servis faktörü yükünde sıcaklık artışı (°C)54° C
Yolverme yöntemiDOL
Devrilme torku20.9 lb-ft
Kalkış minimum torku (pull-up)11.4 lb-ft
Kilitli rotor torku12.71 lb-ft
Kalkış akımı (A)18.81 A
Faz-faz direnci, 25 °C'de (Ω)6.2 Ω
Anma yükte sıcaklık artışı (°C)40° C
Servis faktörü yükünde sıcaklık artışı (°C)48° C
Yolverme yöntemiDOL
Devrilme torku28.35 N-M
Kalkış minimum torku (pull-up)15.46 N-M
Kilitli rotor torku17.23 N-M
Kalkış akımı (A)18.81 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 54 | 74 | 81 | 84 | 85 | 84 | 85 |
| Verim % | 0 | 86.9 | 89.6 | 89.6 | 88.1 | 86.2 | 83.1 | 87 |
| Devir rpm | 1799 | 1785 | 1769 | 1753 | 1734 | 1711 | 1684 | 1720 |
| Hat akımı A | 1.29 | 1.57 | 2.17 | 2.94 | 3.81 | 4.83 | 6.1 | 4.42 |
| Güç W | 73.38 | 671 | 1278 | 1906 | 2562 | 3274 | 4077 | 2989 |
| Tork lb-ft | 0 | 2.3 | 4.56 | 6.86 | 9.17 | 11.62 | 14.17 | 10.6 |

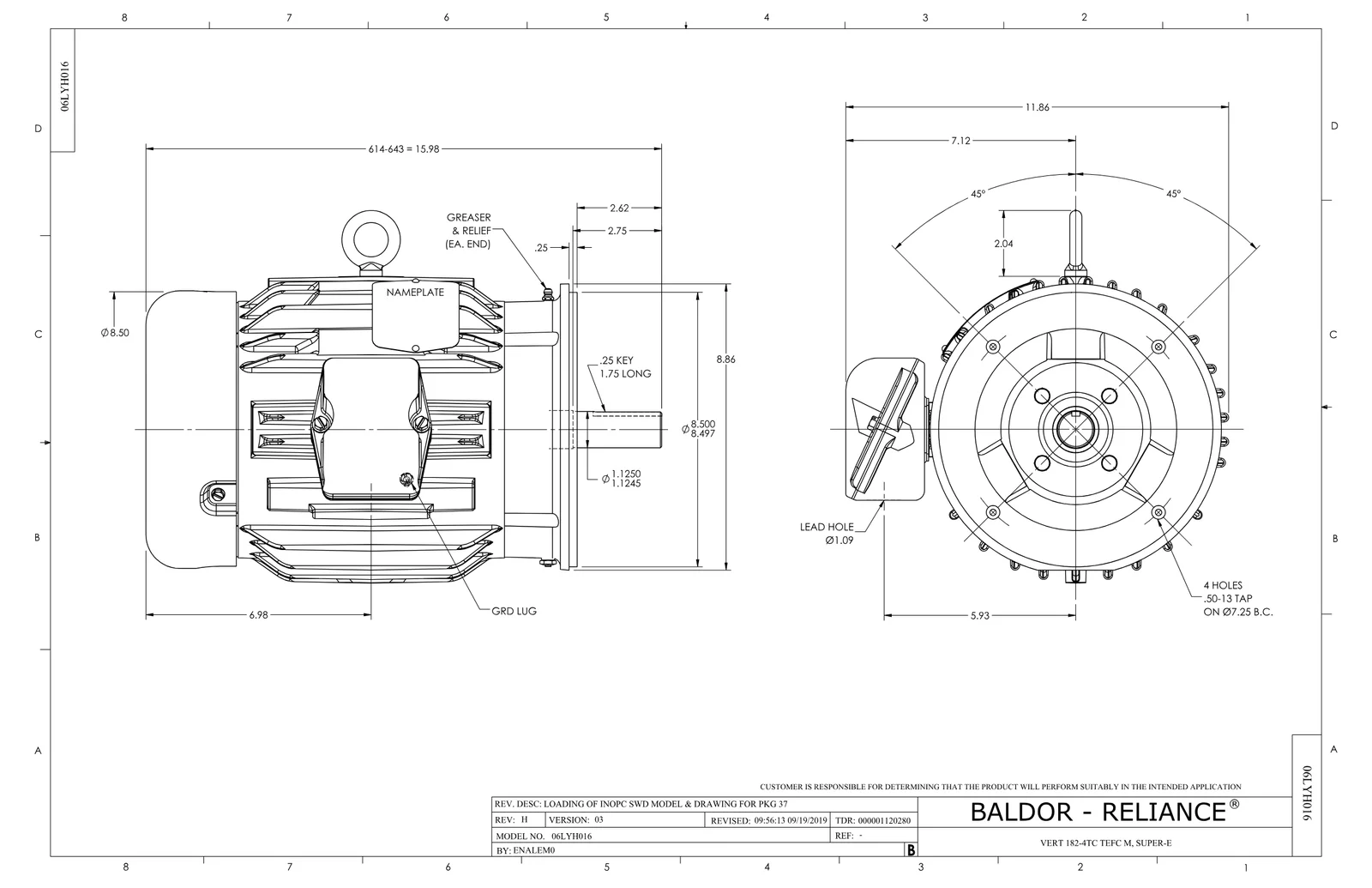

Dokümanlar ve CAD
Bu ürüne ait 3
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 5
Baldor VEM3661T-5 motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000C01SP | EXFN, PLASTIC, 5.25 OD, .912 ID | 1 adet | 334 motor |
| 51XW2520A12 | SCREW, HEX SER SLT HD, ZN, 1/4-20 X .75 | 4 adet | 1.543 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,028 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
