Baldor VEM2516T

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VEM2516T

General Purpose Motor - 25 hp, 3600 rpm, 3 ph, 230/460 V, 254TC Frame, OPEN Enclosure, 60 Hz, 3515 rpm Base, C-Face / Footless Mount, Continuous Duty

BaldorMFR # VEM2516TSKU # YLSI0455542J2P9
Muhafaza tipiAÇIK
Gövde (frame)254TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

General Purpose Motor - 25 hp, 3600 rpm, 3 ph, 230/460 V, 254TC Frame, OPEN Enclosure, 60 Hz, 3515 rpm Base, C-Face / Footless Mount, Continuous Duty

Baldor VEM2516T

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiAÇIK
Gövde (frame)254TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış25.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · NEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim28.000 A @ 460.0 V · 56.000 A @ 230.0 V · 62.000 A @ 208.0 V
Tasarım koduA
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.7 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)28.0 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduG
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 10 AWG
Motor tipi3938M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk22.15 IN
Güç faktörü89
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3515 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568810590
Motor Supply Voltage230/460 V
Base RPM3515 rpm
Mounting TypeC-Face / Footless
Weight233 lbs
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noVEM2516T
Gövde koruma tipiOPEN
Spesifikasyon no39P021X424G1
CC no010A
Gövde boyutu254TC
Güç (HP)25
Yalıtım sınıfıF
Frekans (Hz)60
Devir (rpm)3515
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)G
Rulman (tahrik karşı tarafı)6208
Rulman (tahrik tarafı)6309
Akım (A)56/28
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)91.7
GresPOLYREX EM
Güç faktörü89
Servis faktörü1.15
Kullanılabilir gerilim (V)50HZ 25HP 190/380V 68/34A
Etiket noNP3554LUA

Performans

Genel karakteristikler· 460 V, 60 Hz, 25 hp

Faz-faz direnci, 25 °C'de (Ω)0.38245 Ω
Anma yükte sıcaklık artışı (°C)46° C
Servis faktörü yükünde sıcaklık artışı (°C)57° C
Yolverme yöntemiDOL
Devrilme torku148 lb-ft
Kalkış minimum torku (pull-up)54.9 lb-ft
Kilitli rotor torku77.2 lb-ft
Kalkış akımı (A)197 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %850798689909090
Verim %087.591.892.391.790.789.491.1
Devir rpm3598.83578.13559.43538.93515.1349034613500
Hat akımı A8.4813.115.821.828.435.643.332.7
Güç W549525699851501620219255783110523434
Tork lb-ft09.0218.127.737.246.956.643

Dokümanlar ve CAD

Bu ürüne ait 4

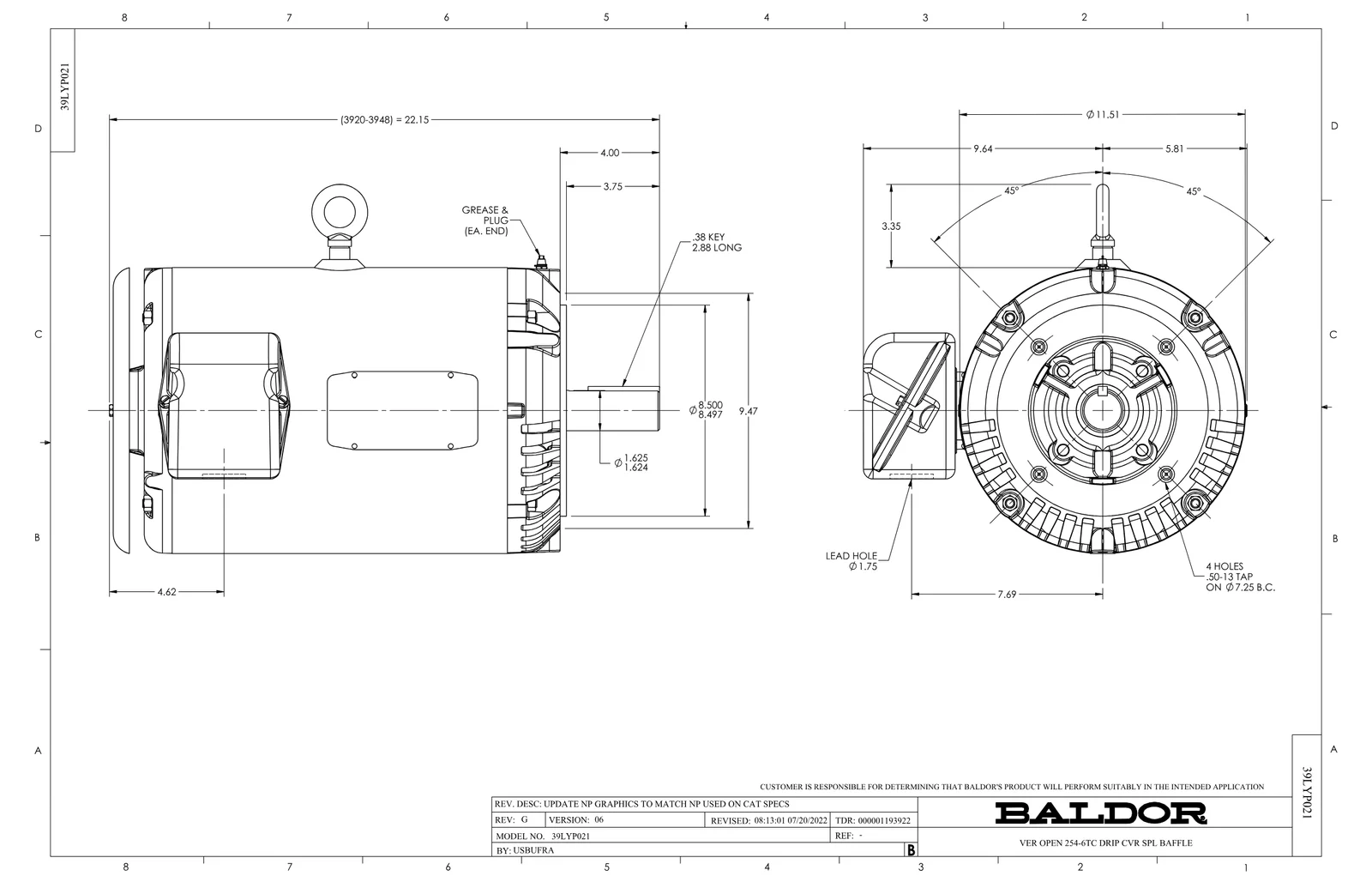

Boyut ÇizimiBoyut ÇizimiPDF·138 KB·English
Bağlantı ŞemasıBağlantı ŞemasıPDF·37 KB·English
Teknik DatasheetTeknik DatasheetPDF·625 KB·English
Performans EğrisiPerformans EğrisiPDF·61 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

Teknik ÇizimTeknik ÇizimPDF·87 KB·English

Yedek Parçalar 6

Baldor VEM2516T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
51XW2520A12.25-20 X .75, TAPTITE II, HEX WSHR SLTD4 adet 1.543 motor
39FH4500A01DRIP COVER, STAMPED1 adet 15 motor
09CB3501SPCONDUIT BOX LID FOR 09CB3001 & 09CB30021 adet 392 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,05 galon 1.997 motor
LB1624COMBINED WARNING LABEL, ISO/ANSI PICTOGR1 adet 4.237 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
