Baldor VEM2513T
General Purpose Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254TC Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Footless Mount, Continuous Duty
Muhafaza tipiODP
Gövde (frame)254TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
General Purpose Motor - 15 hp, 1800 rpm, 3 ph, 230/460 V, 254TC Frame, ODP (Open Drip-Proof) Enclosure, 60 Hz, 1770 rpm Base, C-Face / Footless Mount, Continuous Duty
Baldor VEM2513T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)254TC
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 460.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıNEMA PREMIUM (ESKİ LOGO) · NEMA PREMIUM · CURUSEEV
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim18.200 A @ 460.0 V · 36.400 A @ 230.0 V · 39.000 A @ 208.0 V
Tasarım koduA
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)93.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)18.2 a
Ön yüz koduDamlama Kapağı Montajı
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduJ
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 12 AWG
Motor tipi3948M
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk24.15 IN
Güç faktörü83
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1770 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568810576
Motor Supply Voltage230/460 V
Base RPM1770 rpm
Mounting TypeC-Face / Footless
Weight250 lbs
Motor CategoryGeneral Purpose Motor
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noVEM2513T
Gövde koruma tipiODP
Spesifikasyon no39T032Y375G1
CC no010A
Gövde boyutu254TC
Güç (HP)15
Yalıtım sınıfıF
Frekans (Hz)60
Devir (rpm)1770
Faz sayısı3
NEMA tasarım harfiA
Gerilim (V)230/460
Kod harfi (kilitli rotor kVA)J
Rulman (tahrik karşı tarafı)6208
Rulman (tahrik tarafı)6309
Akım (A)36.4/18.2
Çalışma sınıfı40C AMB-CONT
NEMA nominal verim (%)93
GresPOLYREX EM
Güç faktörü83
Servis faktörü1.15
Kullanılabilir gerilim (V)50HZ 15HP 190/380V 44/22A
Etiket noNP3554LUA
Performans
Genel karakteristikler· 460 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.5794 Ω
Anma yükte sıcaklık artışı (°C)29° C
Servis faktörü yükünde sıcaklık artışı (°C)35° C
Yolverme yöntemiDOL
Devrilme torku171 lb-ft
Kalkış minimum torku (pull-up)79.1 lb-ft
Kilitli rotor torku100 lb-ft
Kalkış akımı (A)137 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 45 | 68 | 78 | 83 | 86 | 87 | 85 |
| Verim % | 0 | 88.6 | 92.6 | 93.3 | 93.1 | 92.5 | 91.7 | 92.7 |
| Devir rpm | 1799 | 1794.2 | 1788 | 1781.2 | 1773.7 | 1766.3 | 1758.2 | 1769 |
| Hat akımı A | 7.62 | 8.77 | 11.2 | 14.5 | 18.2 | 22.1 | 26.4 | 20.5 |
| Güç W | 327 | 3179 | 6071 | 9020 | 12052 | 15120 | 18315 | 13893 |
| Tork lb-ft | 0 | 11.06 | 22.14 | 33.28 | 44.57 | 55.8 | 67.28 | 51.3 |

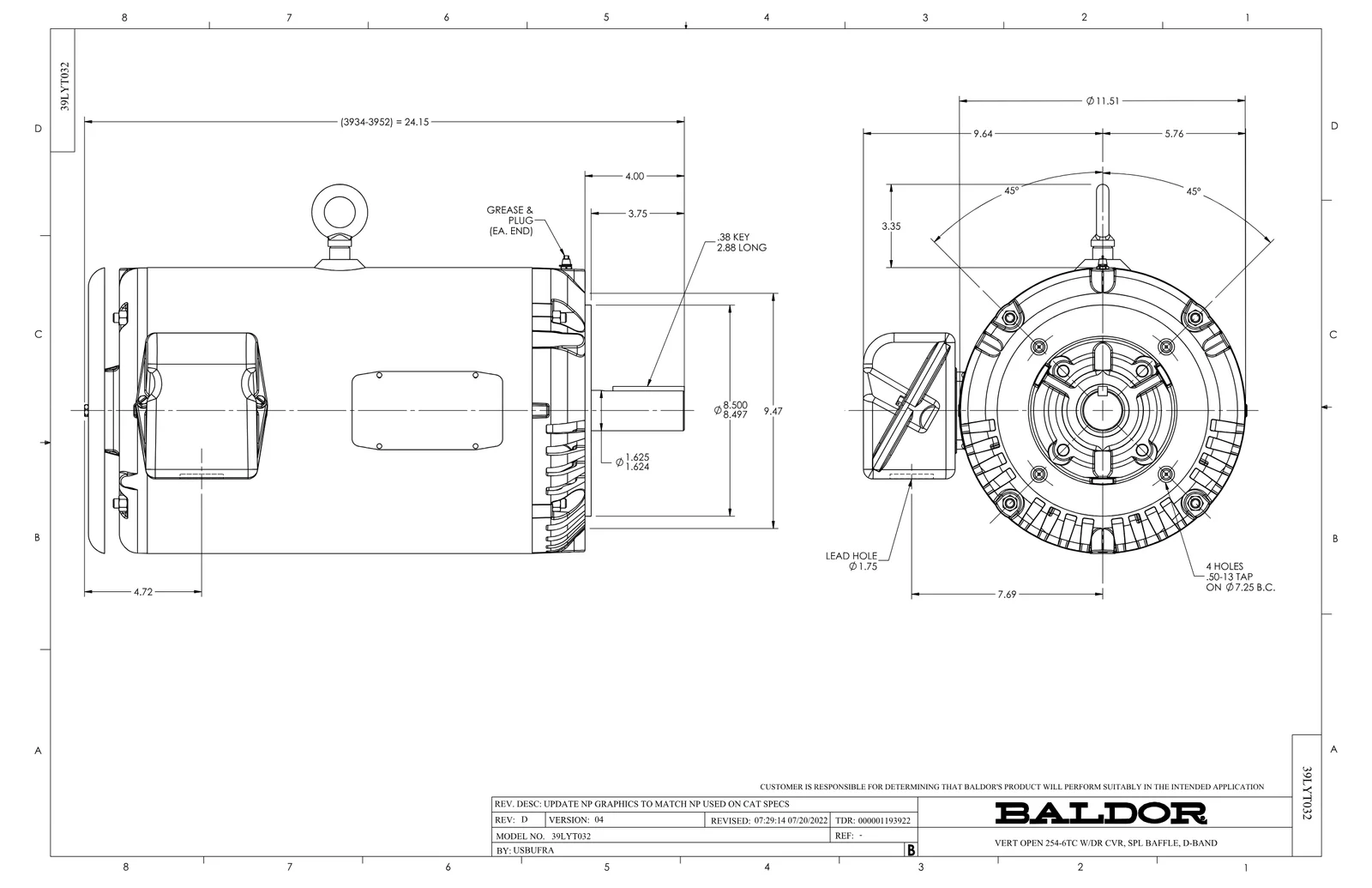

Dokümanlar ve CAD
Bu ürüne ait 4
Seri belgeleri 1· bu ürün serisinin ortak belgeleri
CAD Dosyaları 9
Yedek Parçalar 6
Baldor VEM2513T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| 39FH4500A01 | DRIP COVER, STAMPED | 1 adet | 15 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,07 galon | 1.997 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
