Baldor VEM2394T
Baldor-Reliance VEM2394T; 15 HP, 3500 rpm, 3 faz 460/230 V 60 Hz, 254TC gövde, TEFC muhafazalı genel amaçlı AC motordur.
Muhafaza tipiTEFC
Gövde (frame)254TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Ürün Hakkında
Baldor-Reliance VEM2394T; 15 HP, 3500 rpm, 3 faz 460/230 V 60 Hz, 254TC gövde, TEFC muhafazalı genel amaçlı AC motordur.
Baldor VEM2394T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)254TC
Gövde malzemesiDemir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış15.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · NEMA PREMIUM
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim33.800 A @ 230.0 V · 36.000 A @ 208.0 V · 16.900 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)91.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)16.9 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduH
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi0750M
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk20.32 IN
Güç faktörü91
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.15
Mil çapı1.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3500 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
UPC781568821282
Etiket Bilgileri
Katalog noVEM2394T
Spesifikasyon no07H299R536G1
Güç (HP)15
Gerilim (V)230/460
Akım (A)33.8/16.9
Devir (rpm)3500
Gövde boyutu254TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)H
NEMA tasarım harfiA
Yalıtım sınıfıF
NEMA nominal verim (%)91
Güç faktörü91
Çalışma sınıfı40C AMB-CONT
CC no010A
Rulman (tahrik tarafı)6309
Rulman (karşı taraf)6307
Gövde koruma tipiTEFC
Etiket noNP1259L
Performans
Genel karakteristikler· 460 V, 60 Hz, 15 hp
Faz-faz direnci, 25 °C'de (Ω)0.54448 Ω
Anma yükte sıcaklık artışı (°C)66° C
Servis faktörü yükünde sıcaklık artışı (°C)84° C
Yolverme yöntemiDOL
Devrilme torku87.7 lb-ft
Kalkış minimum torku (pull-up)29.6 lb-ft
Kilitli rotor torku43.2 lb-ft
Kalkış akımı (A)133 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 7 | 65 | 83 | 88 | 91 | 92 | 91 | 92 |
| Verim % | 0 | 90.2 | 92.6 | 92.5 | 91.6 | 90.2 | 88.6 | 90.8 |
| Devir rpm | 3598.8 | 3572 | 3546.2 | 3519.8 | 3490.6 | 3457.2 | 3421.4 | 3471 |
| Hat akımı A | 4.61 | 6.18 | 9.3 | 12.9 | 16.9 | 21.4 | 26 | 19.6 |
| Güç W | 263 | 3180 | 6127 | 9061 | 12223 | 15620 | 18944 | 14261 |
| Tork lb-ft | 0 | 5.65 | 11.3 | 16.8 | 22.6 | 28.7 | 34.5 | 26.3 |

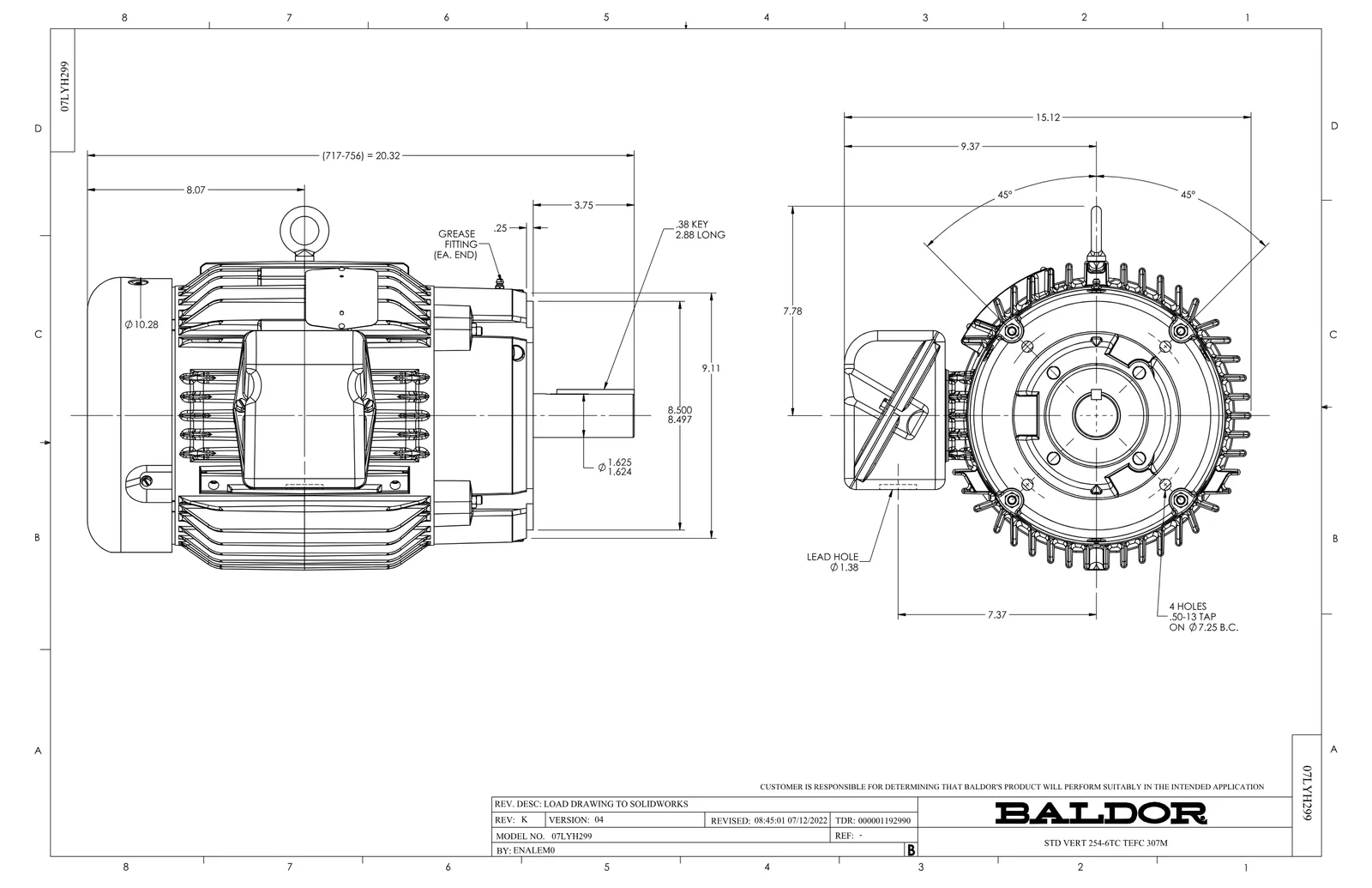

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 9
Baldor VEM2394T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 36FN3000C02SP | EXFN, PLASTIC, 5.25 OD, 1.175 ID | 1 adet | 116 motor |
| 09CB3002SP | CB W/1.38 LEAD HOLE FOR 37, 39, 307 & 30 | 1 adet | 88 motor |
| 51XW2520A12 | .25-20 X .75, TAPTITE II, HEX WSHR SLTD | 4 adet | 1.543 motor |
| 07FH4007SP | PRIMED | 1 adet | 189 motor |
| 09CB3501SP | CONDUIT BOX LID FOR 09CB3001 & 09CB3002 | 1 adet | 392 motor |
| 09GS1013SP | GS FOR 09CB3501, 12CB1500 & 12CB1503 LID | 1 adet | 245 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,036 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
