Baldor VEL11309A

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Baldor VEL11309A

VEL11309A

BaldorMFR # VEL11309ASKU # YLSLRZLJCP9XSTL
Muhafaza tipiAÇIK
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Baldor VEL11309A (VEL11309A), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor VEL11309A fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.

Baldor VEL11309A

  • Orijinal ve sertifikalı Baldor ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Muhafaza tipiAÇIK
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış1.000 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)3600 RPM @ 60 HZ
Gerilim @ frekans230.0 V @ 60 HZ · 115.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıCURUSEEV · WEEE
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim4.300 A @ 208.0 V · 7.800 A @ 115.0 V · 3.900 A @ 230.0 V
Tasarım koduN
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)82.0 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)3.9 a
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıB
İnvertör koduİnvertör uyumlu değil
KVA koduH
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor uç bağlantısıYok
Motor kablo adedi/kesiti4 @ 16 AWG, A&J
Motor tipi3524LC
Montaj düzeniF1
Kutup sayısı2
Toplam uzunluk13.22 IN
Güç faktörü99
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.25
Mil çapı0.625 IN
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)3480 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568582381
Product TypeGeneral Purpose Motors

Etiket Bilgileri

Katalog noVEL11309A
Ağırlık43
Spesifikasyon no35EL001G103G1
Gövde koruma tipiOPEN
Koruma sınıfı (IP)23
Güç (HP)1
NEMA nominal verim (%)82
Gerilim (V)115/230
Akım (A)7.8/3.9
Güç faktörü99
Çalışma sınıfı40C AMB-CONT
Devir (rpm)3480
Gövde boyutu56C
Frekans (Hz)60
Kod harfi (kilitli rotor kVA)H
Yalıtım sınıfıB
Servis faktörü1.25
Servis faktörü akımı (A)10/5
Faz sayısı1
NEMA tasarım harfiN
Rulman (tahrik tarafı)6205
Rulman (karşı taraf)6203
YağlamaPOLYREX EM
Etiket noNP4423B14M36L

Performans

Genel karakteristikler· 115 V, 60 Hz, 1 hp

Faz-faz direnci, 25 °C'de (Ω)0.599 Ω / 0.913 Ohms B Ph
Anma yükte sıcaklık artışı (°C)11° C
Servis faktörü yükünde sıcaklık artışı (°C)15° C
Yolverme yöntemiDOL
Devrilme torku4.54 lb-ft
Kalkış minimum torku (pull-up)2.68 lb-ft
Kilitli rotor torku5.62 lb-ft
Kalkış akımı (A)60 A

Yük karakteristikleri

Yük0%25%50%75%100%125%150%S.F.
Güç faktörü %729098100100999999
Verim %067.679.98383.581.978.781.9
Devir rpm35983573354835223492345234063452
Hat akımı A1.82.724.175.877.779.9912.59.99
Güç W149282470675897114314201143
Tork lb-ft00.3760.7451.121.511.912.311.91

Dokümanlar ve CAD

Bu ürüne ait 3

Bağlantı ŞemasıBağlantı ŞemasıPDF·39 KB·English
Teknik DatasheetTeknik DatasheetPDF·602 KB·English
Performans EğrisiPerformans EğrisiPDF·60 KB·English

Seri belgeleri 1· bu ürün serisinin ortak belgeleri

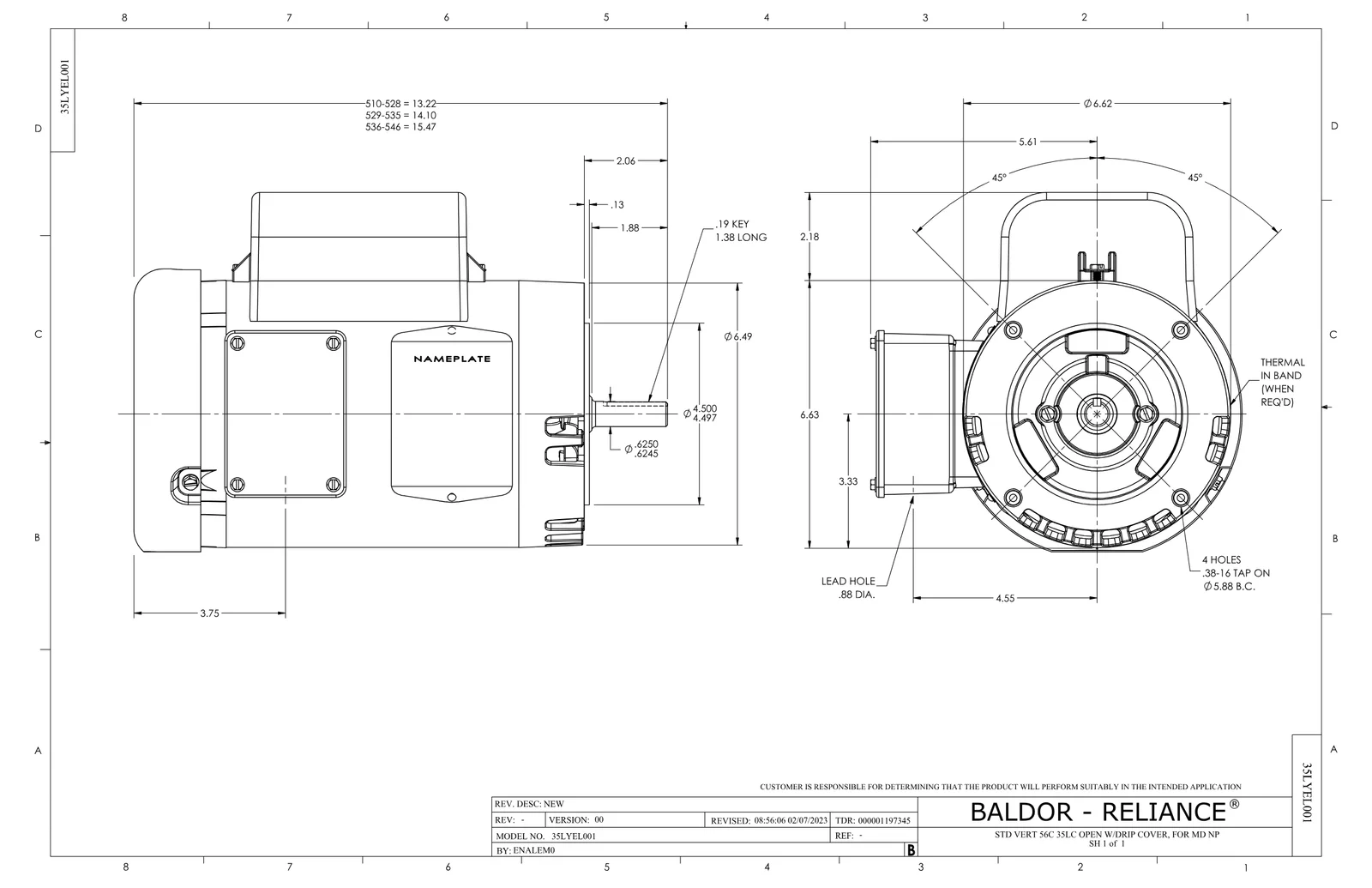

Boyut ÇizimiBoyut ÇizimiPDF·118 KB·English

CAD Dosyaları 9

Yedek Parçalar 5

Baldor VEL11309A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.

Parça noAçıklamaMiktarKullanıldığı motor
OC3060C09SPCAPACITOR 60 MFD 240 VAC1 adet 10 motor
35FH4006A01SPDRIP COVER,STAMPED,W/ PRIMER1 adet 26 motor
MG1050Y01CELEROL BALDOR GOLD *5 GALLON BUCKET*0,017 galon 1.997 motor
LB1118LABEL,WARNING (ROLL LABEL)1 adet 223 motor
MN416A01TAG-INSTAL-MAINT no wire (2500 bx)11/251 adet 5.041 motor
