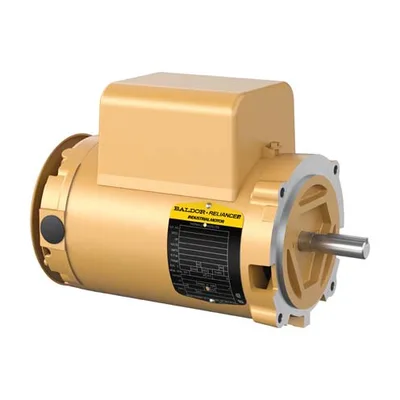

Baldor VEL11301A
VEL11301A
Muhafaza tipiODP
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Ürün Hakkında
Baldor VEL11301A (VEL11301A), Yılsa Mühendislik güvencesiyle orijinal ve hızlı şekilde tedarik edilir. Baldor VEL11301A fiyatı, stok durumu ve teknik özellikleri için hemen teklif alın.
Baldor VEL11301A
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiODP
Gövde (frame)56C
Gövde malzemesiÇelik
Frekans (Hz)60.00 Hz
Motor harf tipiKondansatör Yolverme, Kondansatör Çalışma
Frekansta çıkış.330 HP @ 60 HZ
Faz1
Frekansta senkron devir (rpm)1800 RPM @ 60 HZ
Gerilim @ frekans115.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuYok
Tehlikeli alan bölümüUygulanamaz
Kurum onaylarıC UR US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Akım @ gerilim1.700 A @ 230.0 V · 2.100 A @ 208.0 V · 3.400 A @ 115.0 V
Tasarım koduN
Damlama kapağıDamlama kapağı yok
Çalışma rejimiSÜREKLİ
Verim (%100 yük)72.4 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)1.7 a
Ön yüz koduStandart
Ön mil göstergesiStandart
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnvertör uyumlu değil
KVA koduK
Kaldırma kulaklarıKaldırma kulağı yok
Sabit rulman göstergesiKilitli rulman
Motor kablo çıkışıKlemens paneli
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti7 @ 18 AWG
Motor tipi3418LC
Montaj düzeniF1
Kutup sayısı4
Toplam uzunluk11.00 IN
Güç faktörü85
Ürün ailesiGenel amaçlı
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
RoHS durumuROHS COMPLIANT
Servis faktörü1.35
Mil çapı0.625 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiYağ savurucu yok
Devir (rpm)1740 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Otomatik Termik Aşırı Yük Koruması
Sargı termik koruma 1 konumuSB
Sargı termik koruma 2Yok
UPC781568848609
Product TypeGeneral Purpose Motors
Etiket Bilgileri
Katalog noVEL11301A
Spesifikasyon no34L588R213G1
Güç (HP).33
Gerilim (V)115/230
Akım (A)3.4/1.7
Devir (rpm)1740
Gövde boyutu56C
Frekans (Hz)60
Faz sayısı1
Servis faktörü1.35
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiN
Yalıtım sınıfıF
NEMA nominal verim (%)72.4
Güç faktörü85
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6203
Rulman (karşı taraf)6203
Gövde koruma tipiODP
Etiket noNP1257L
Performans
Genel karakteristikler· 115 V, 60 Hz, 0.33 hp
Faz-faz direnci, 25 °C'de (Ω)1.7428 Ω / 5.5858 Ohms B Ph
Anma yükte sıcaklık artışı (°C)35° C
Servis faktörü yükünde sıcaklık artışı (°C)42° C
Yolverme yöntemiDOL
Devrilme torku3.18 lb-ft
Kalkış minimum torku (pull-up)2.29 lb-ft
Kilitli rotor torku4.26 lb-ft
Kalkış akımı (A)24.1 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 38 | 62 | 72 | 81 | 85 | 87 | 89 | 88 |
| Verim % | 0 | 32.1 | 64.5 | 69.3 | 73.5 | 76.7 | 73.7 | 75.5 |
| Devir rpm | 1793.2 | 1780.3 | 1770 | 1754.7 | 1739.9 | 1725.3 | 1703.3 | 1716 |
| Hat akımı A | 1.69 | 1.96 | 2.31 | 2.87 | 3.43 | 3.99 | 4.81 | 4.32 |
| Güç W | 73.1 | 139 | 193 | 266 | 335 | 402 | 491 | 438 |
| Tork lb-ft | 0 | 0.177 | 0.495 | 0.74 | 0.996 | 1.26 | 1.5 | 1.36 |

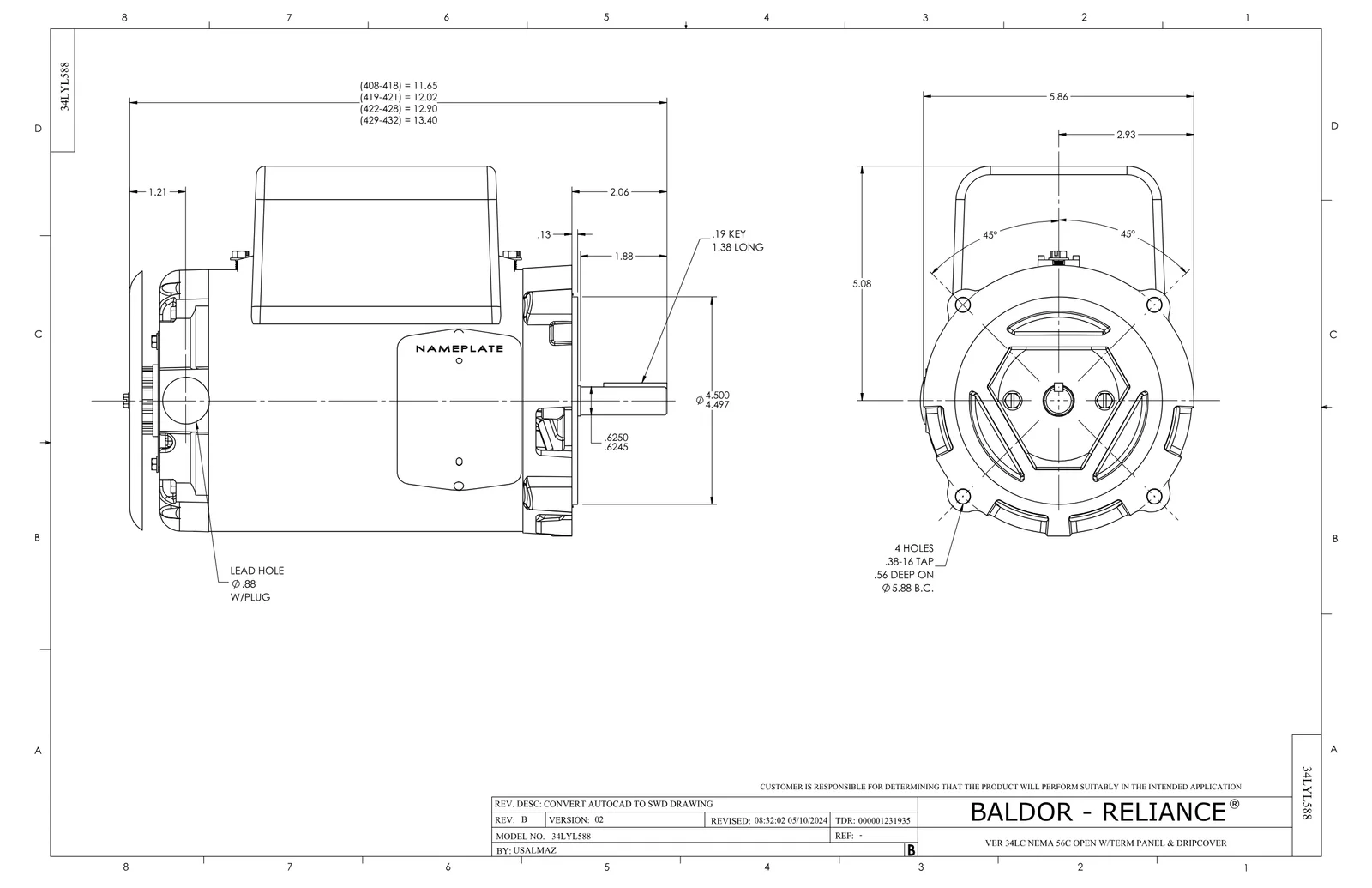

Dokümanlar ve CAD
Bu ürüne ait 4
Yedek Parçalar 6
Baldor VEL11301A motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| OC3016F12SP | CYL OIL CAP 16MFD/370V | 1 adet | 15 motor |
| 34EP3401A01SP | PU ENDPLATE, MACH | 1 adet | 36 motor |
| 34CB4501SP | TERMINAL BOX LID, STAMPED X (PLATED) | 1 adet | 95 motor |
| MG1050Y01 | CELEROL BALDOR GOLD *5 GALLON BUCKET* | 0,014 galon | 1.997 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
| LB1118 | LABEL,WARNING (ROLL LABEL) | 1 adet | 223 motor |
