Baldor VECP3768T
Severe Duty Motor - 5 hp, 1200 rpm, 3 ph, 230/460 V, 215TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1160 rpm Base, C-Face / Footless Mount, Continuous Duty
Muhafaza tipiTEFC
Gövde (frame)215TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Ürün Hakkında
Severe Duty Motor - 5 hp, 1200 rpm, 3 ph, 230/460 V, 215TC Frame, TEFC (Totally Enclosed Fan Cooled) Enclosure, 60 Hz, 1160 rpm Base, C-Face / Footless Mount, Continuous Duty
Baldor VECP3768T
- Orijinal ve sertifikalı Baldor ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Muhafaza tipiTEFC
Gövde (frame)215TC
Gövde malzemesiDöküm Demir
Frekans (Hz)60.00 Hz
Motor harf tipiÜç fazlı
Frekansta çıkış5.000 HP @ 60 HZ
Faz3
Frekansta senkron devir (rpm)1200 RPM @ 60 HZ
Gerilim @ frekans460.0 V @ 60 HZ · 230.0 V @ 60 HZ
Tehlikeli alan sınıfı ve grubuCLI GP A,B,C,D
Tehlikeli alan bölümüDivision II
Kurum onaylarıNEMA_PREMIUM · UR · CSA EEV · CCSA US
Ortam sıcaklığı (°C)40 °C
Yardımcı klemens kutusuYARDIMCI KUTU YOK
Yardımcı kutu uç bağlantısıYok
Ayak göstergesiMontaj yok
Rulman gres tipiPolyrex EM (-20F +300F)
Fan (üfleyici)Yok
Sabit tork devir aralığı2
Akım @ gerilim14.600 A @ 230.0 V · 7.300 A @ 460.0 V
Tasarım koduA
Damlama kapağıDamlama Kapağı
Çalışma rejimiSÜREKLİ
Verim (%100 yük)90.2 %
Elektriksel yalıtımlı rulmanElektriksel olarak izole değil
Geri besleme cihazıGERİ BESLEME YOK
Yüksek gerilim tam yük akımı (A)7.3 a
Ön yüz koduStandart
Ön mil göstergesiYok
Isıtıcı göstergesiIsıtıcı yok
İzolasyon sınıfıF
İnvertör koduİnverter uyumlu
KVA koduK
Kaldırma kulaklarıStandart kaldırma kulakları
Sabit rulman göstergesiKilitli rulman
Maks. devir (rpm)1800 rpm
Motor kablo çıkışıKo kutusu
Motor uç bağlantısıSerbest kablo uçları
Motor kablo adedi/kesiti9 @ 14 AWG
Motor tipi0748M
Montaj düzeniF1
Kutup sayısı6
Toplam uzunluk21.36 IN
Güç faktörü72
Ürün ailesiKimyasal Proses (DC değil)
Kasnak tarafı rulman tipiBilyalı
Kasnak yüzey koduC-Face
Kasnak mili göstergesiStandart
Kemirgen koruma teliYok
Servis faktörü1.15
Mil çapı1.375 IN
Mil çıkıntısı konumuKasnak tarafı
Mil topraklama göstergesiMil topraklama yok
Mil dönüş yönüÇift yönlü
Mil sıçratma halkası göstergesiMil sıçratıcı
Devir (rpm)1160 rpm
Hız koduTek hızlı
Motor standartlarıNEMA
Yol verme yöntemiDirekt yolverme
Termik koruma - rulmanYok
Termal koruma - sargıYok
Titreşim sensörü göstergesiTitreşim sensörü yok
Sargı termik koruma 1Yok
Sargı termik koruma 2Yok
Tehlikeli alan sıcaklık koduT3C
UPC781568310076
Motor CategoryGeneral Severe Duty Motor
Motor Supply Voltage230/460 V
Base RPM1160 rpm
Warranty3 Year Warranty
Mounting TypeC-Face / Footless
IP Rating54
Harmonization Code8501.52.4000
Weight203 lbs
ApplicationsPetro-chemical plants, mines, quarries, foundries, pulp and paper plants, waste management facilities, chemical plants, and other processing industry applications requiring protection against corrosion caused by severe environmental operating conditions.
Additional DetailsTotally enclosed cast iron construction, Premium insulation system, Sealed frame fits, Gasketed conduit box, V-Ring shaft slinger, Stainless Steel nameplates, Corrosion resistant epoxy finish and Corrosion resistant hardware. Super-E® severe duty motors have NEMA Premium® efficiency, Class F insulation, 1.15 service factor and 3 year warranty. Positive lubrication system (PLS) on 250 frames and larger. C-Face Footless models include Drip Cover. Motors are marked for Division 2/Zone 2, Class I locations. Inverter Ready design with speed range and Inverter T. Code nameplate information, see chart on page 51 for specific motor information.
Product TypeSevere Duty Motors
Etiket Bilgileri
Katalog noVECP3768T
Spesifikasyon no07K370X823G1
Güç (HP)5 TE
Gerilim (V)230/460
Akım (A)14.6/7.3
Devir (rpm)1160
Gövde boyutu215TC
Frekans (Hz)60
Faz sayısı3
Servis faktörü1.15
Kod harfi (kilitli rotor kVA)K
NEMA tasarım harfiA
Yalıtım sınıfıF
Çalışma sınıfı40C AMB-CONT
Rulman (tahrik tarafı)6307
Rulman (karşı taraf)6307
NEMA nominal verim (%)90.2
Güç faktörü72
Garanti edilen minimum verim (%)88.5
CC no010A
Sıcaklık koduT3C
Sıcaklık kodu160
Etiket noNP3257
Performans
Genel karakteristikler· 460 V, 60 Hz, 5 hp
Faz-faz direnci, 25 °C'de (Ω)1.58 Ω
Anma yükte sıcaklık artışı (°C)50° C
Servis faktörü yükünde sıcaklık artışı (°C)62° C
Yolverme yöntemiDOL
Devrilme torku77.4 lb-ft
Kalkış minimum torku (pull-up)46.7 lb-ft
Kilitli rotor torku56.1 lb-ft
Kalkış akımı (A)51.9 A
Yük karakteristikleri
| Yük | 0% | 25% | 50% | 75% | 100% | 125% | 150% | S.F. |
|---|---|---|---|---|---|---|---|---|
| Güç faktörü % | 5 | 34 | 54 | 65 | 72 | 75 | 76 | 74 |
| Verim % | 0 | 86.2 | 90.3 | 91 | 90.5 | 89.3 | 87.7 | 89.8 |
| Devir rpm | 1199 | 1190 | 1181 | 1173 | 1163 | 1151 | 1138 | 1156 |
| Hat akımı A | 3.7 | 4.01 | 4.79 | 5.88 | 7.29 | 8.77 | 10.44 | 8.18 |
| Güç W | 135 | 1100 | 2049 | 3064 | 4171 | 5230 | 6365 | 4806 |
| Tork lb-ft | 0 | 5.58 | 11 | 16.7 | 22.8 | 28.5 | 34.5 | 26.2 |

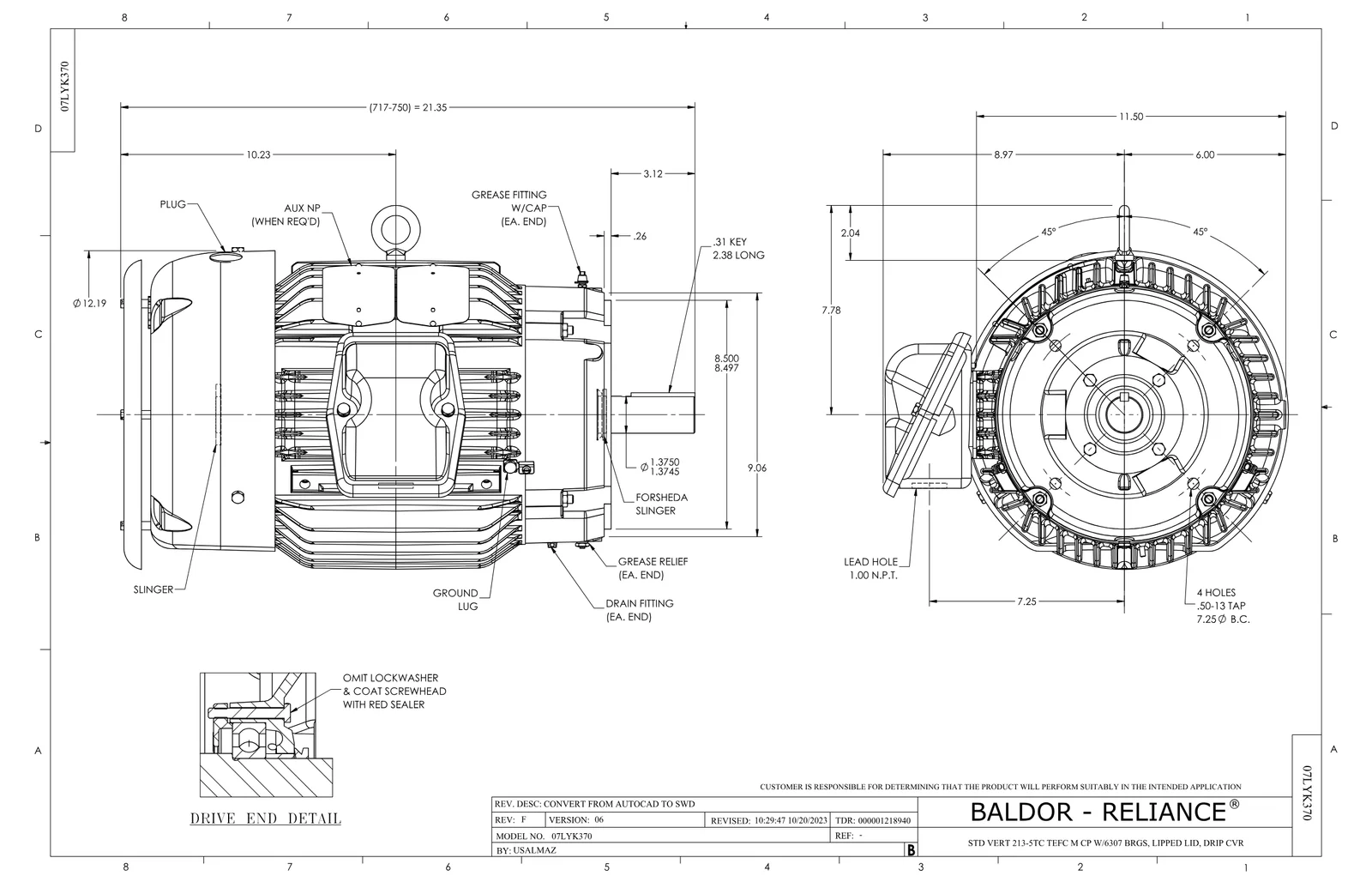

Dokümanlar ve CAD
Bu ürüne ait 4
CAD Dosyaları 9
Yedek Parçalar 3
Baldor VECP3768T motorun bakım ve onarımında kullanılan orijinal yedek parçalar aşağıda listelenmiştir. Liste, üreticinin bu motor için yayımladığı parça listesine dayanır; her parçanın kodu, açıklaması ve motorda kullanılan miktarı belirtilmiştir. Parça koduna tıklayarak parçanın teknik bilgilerine ve aynı parçayı kullanan diğer motorlara ulaşabilirsiniz. Yedek parça siparişlerinde etiket üzerindeki katalog ve spesifikasyon numarasını belirtmeniz, doğru parçanın tedarik edilmesini kolaylaştırır. Fiyat ve teslim süresi için talep oluşturabilirsiniz.
| Parça no | Açıklama | Miktar | Kullanıldığı motor |
|---|---|---|---|
| 37FN3002C01 | EXFN, PLASTIC, 6.00 OD, 1.155 ID | 1 adet | 245 motor |
| LB1624 | COMBINED WARNING LABEL, ISO/ANSI PICTOGR | 1 adet | 4.237 motor |
| MN416A01 | TAG-INSTAL-MAINT no wire (2500 bx)11/25 | 1 adet | 5.041 motor |
